随着建筑工程应用BIM技术的案例越来越多，如今也有大量的BIM软件被广泛应用到国内的项目当中，而除了我们常见到的Bentley与Revit之外，也有一些BIM软件能够应用于工程当中，而这就是Civil 3D。让我们来看看Civil 3D在地质工程的具体功能吧。

    AutoCADCivil3D是一款强大的软件，包含的内容也很多，它支持利用BIM（建筑信息建模）提升土木工程设计和施工文档编制。AutoCAD的所有命令包括快捷键命令在AutoCADCivil3D都适用，并且AutoCADCivil3D也有自己独特的命令。

    AutoCADCivil3D包含四个工作空间，他本身是一个工作空间，还包含：

    1.草图与注释

    这个工作空间和AutoCAD完全一样，只是名字换了而已。

    2.三维建模

    这个属于实体和曲面编辑类，像Revit族或者体量一样，可以进行拉伸，放样，空心拉伸等，同时，也可以像在Revit中赋予相关材质，这是因为在AutoCADCivil3D中主要侧重于曲面编辑，而一些材质还是要在三维建模中赋予。

    3.规划与分析

    这个功能是非常强大的，类似于AutoCADMap3D，主要是地形图的处理，以及路线的导出与其他软件进行交互。

    地质模型创建——2种方法

    工程的开展地勘先行，常规的地质勘测点需要RTK先放点，再进行钻探，得出不同地层并标记。地质勘查院有专门的理正勘察设计软件成图。今天，我先讲通过AutoCADCivil3D进行地质模型的创建。

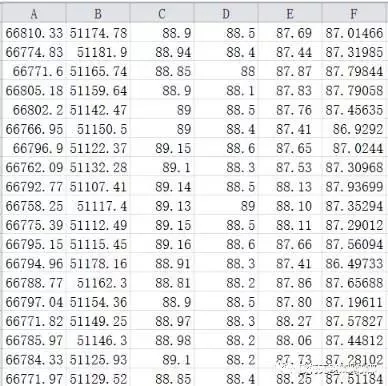

    首先，一般勘测单位会给出勘测报告，包含坐标及深度，这个就是需要的（X,Y,Z）。将其整理成excel表格，方便AutoCADCivil3D导入。

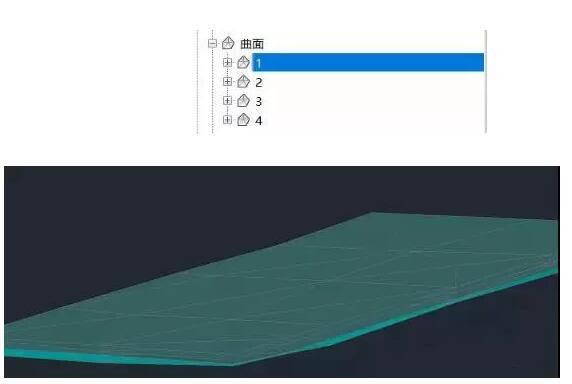

    接下来将数据导入到AutoCADCivil3D形成4个曲面。

    然后选择其中一个曲面

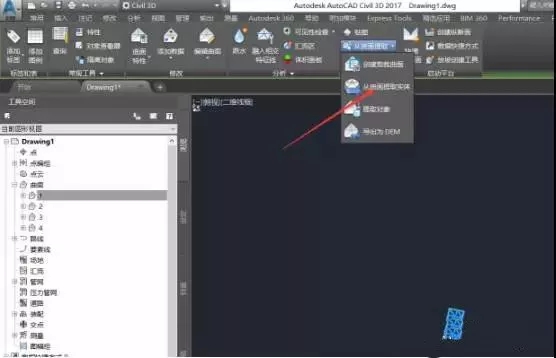

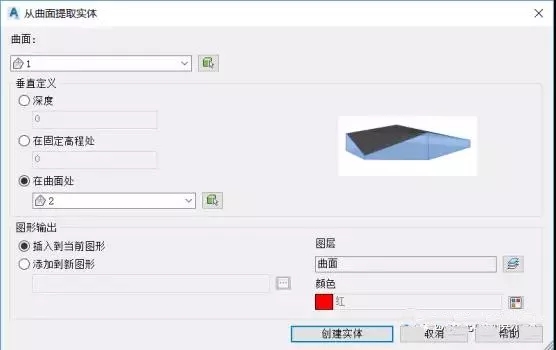

    进入实体选项卡创建。

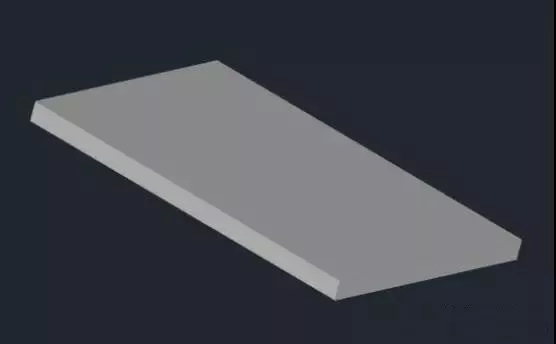

    第一个实体生成了，红色实体，以此类推。

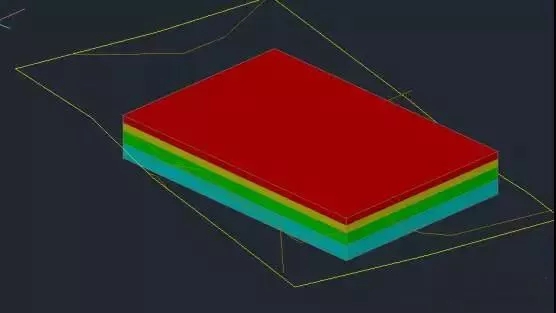

    一个完整的地质模块就这样出来了。

    布尔运算法

    首先，载入4个曲面，显示方式为等高线。

    接下来，打散等高线，选择打散的等高线，在命令行中输入-drape，回车

    生成体量，依次操作2，3，4曲面

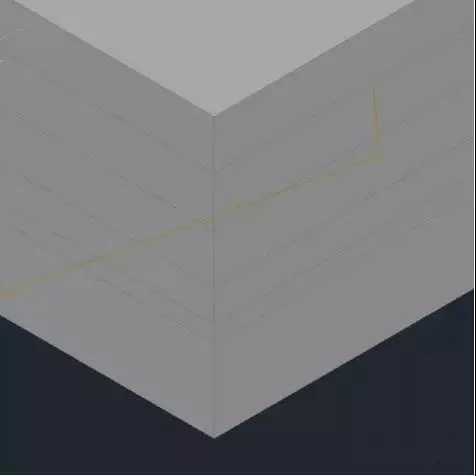

    在三维建模下，显示4个体量，这些体量之间存在交叉关系，可以通过布尔运算进行求差。

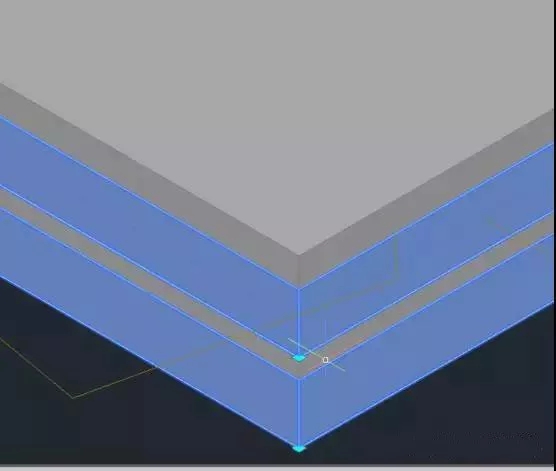

    这个是有交叉的，可通过体量差集进行修剪。

    在体量上，右击、布尔、求差，得到上部分，再在其上右击，转换为三维实体，这样的话可以将颜色赋予给三维实体，增进可视化。

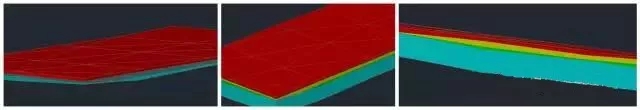

    最终四个体量全部转化为三维实体，并赋予颜色。
