如何在Revit中创建螺旋坡道？
今天我们介绍一下在Revit中较为复杂的螺旋坡道做法，这种异形构件在我们的项目中经常会遇到，但Revit的几种基本构件的绘制方法都无法直接创建。
首先在功能栏构件中找到“内建模型”
选择楼板（或者你想要作为坡道的类别，这里只影响归类）

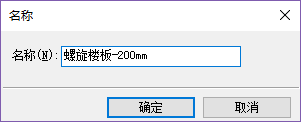

定义构件名称
使用“放样融合”功能，创建螺旋坡道的形状
然后开始“绘制路径”
使用“圆形-端点弧”绘制就可以了

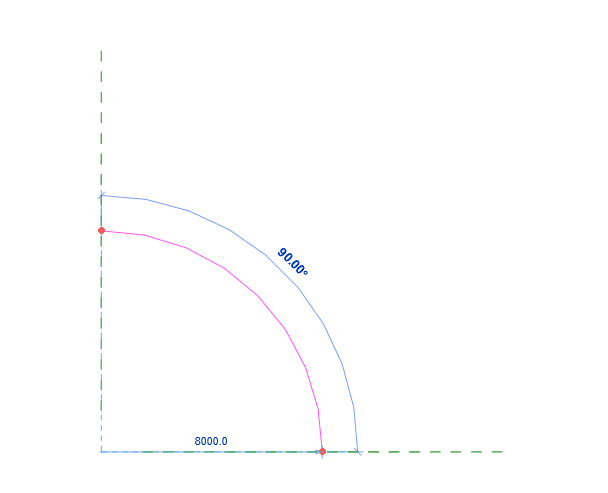

我们绘制一个8米内径的1/4弧
接下来依次绘制2个楼板截面的轮廓，注意2个轮廓应绘制在不同标高上面，这样才能达到弧形的效果

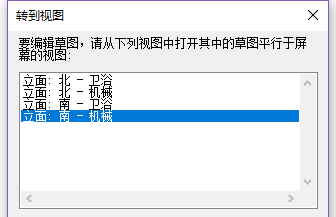

在对应视图下打开轮廓

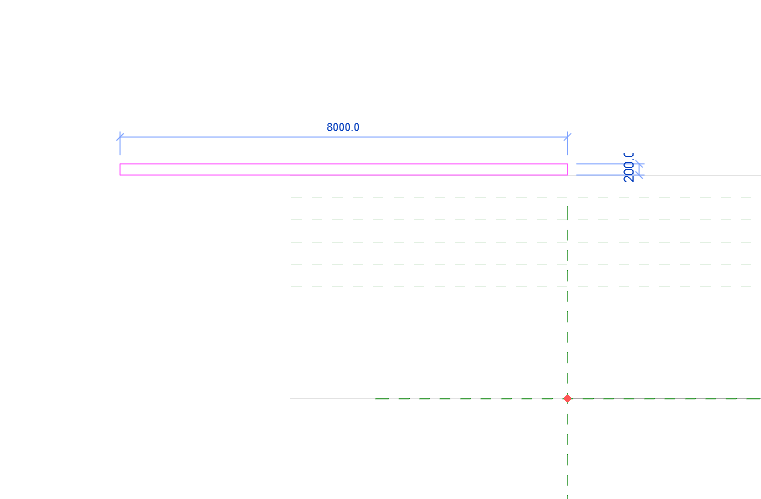

选择矩形绘制

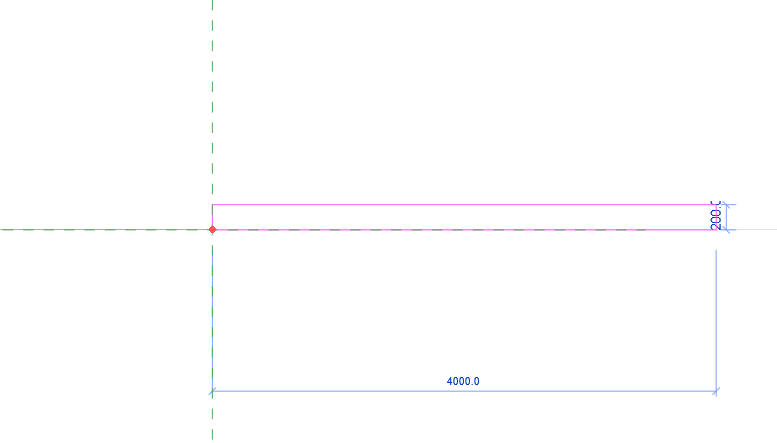

同样的方法，在西侧的视图上创建轮廓2
注意：此时应在标高2上创建

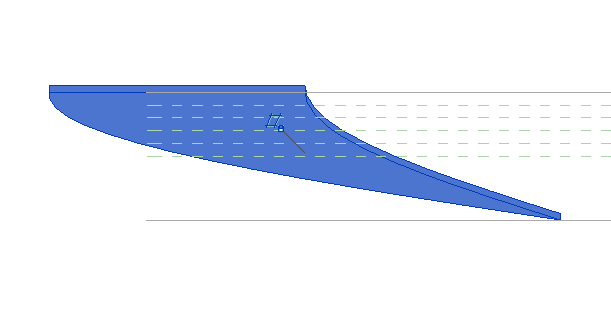

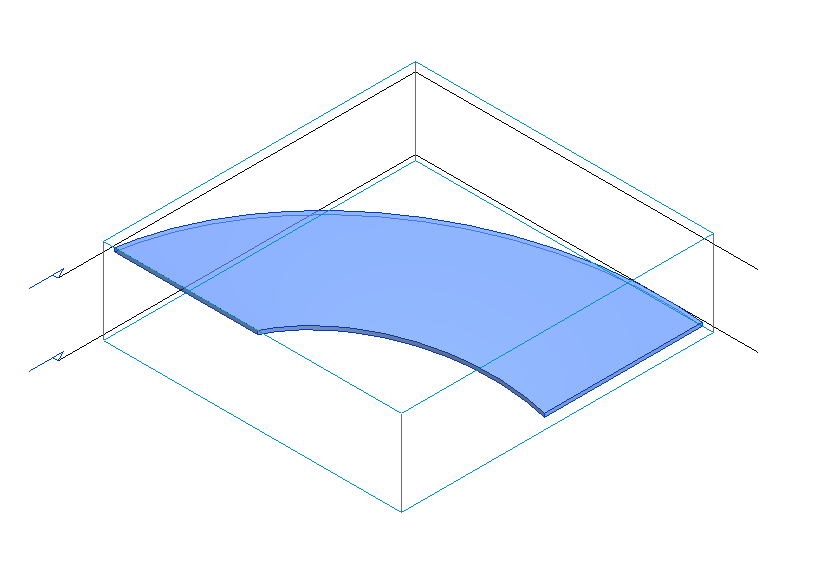

点击完成以后螺旋坡道就创建成功了
创建完坡道以后，我们并不能直接移动或复制到其他标高上
因为放样融合的标高是受约束的

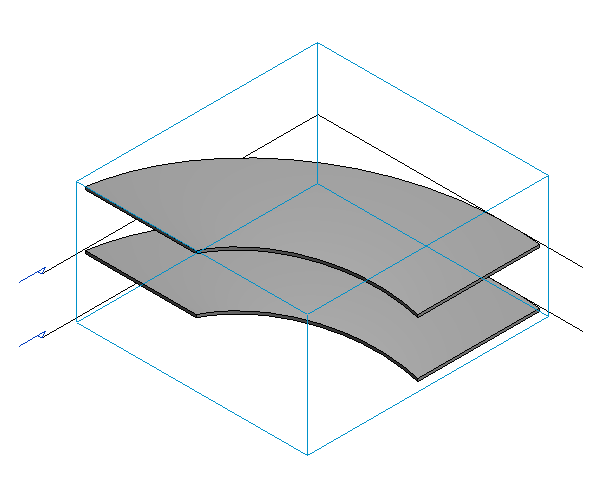

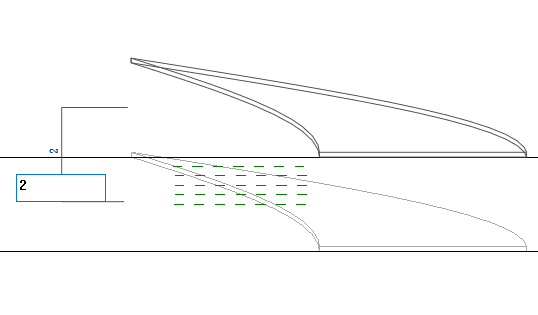

但是可以通过阵列的方式来创建
选择复制的位置，并输入相应的阵列数量即可
