在如今的建筑市场中，室内设计以及房屋精装修可以说是精品家装中非常重要的一环。而随着BIM技术的广泛应用，如今我们也可以通过BIM技术的使用来提高整体家装、精装修的成果。今天就让我们一起来看看BIM技术在装修中都有哪些特殊的应用技巧，来看看BIM是如何制作地面铺装的。

    一、前期准备

    资料准备：①装修图纸②材质贴图③效果图

    软件准备：①CAD②Revit③fuzor

    二、具体做法

    1.简单地面铺装的制作：

    ①分割导入图纸

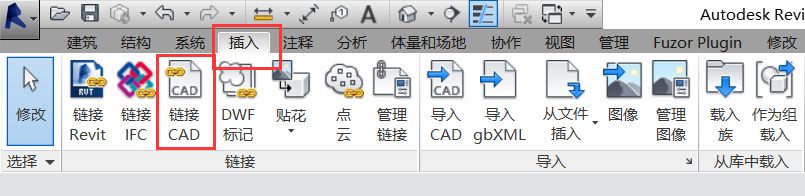

    将需要创建的地板图纸导入revit中

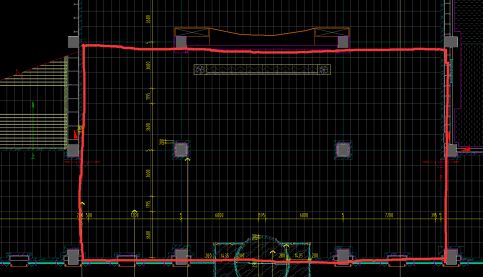

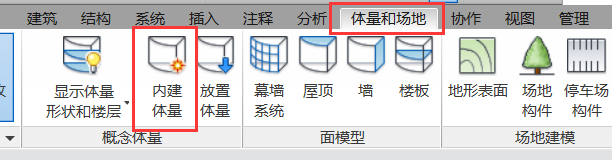

    ②根据区域轮廓创建内建体量（红线区域）

    ↓

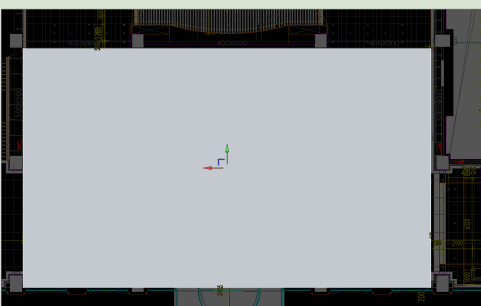

    创建如图实心形状

    ▼

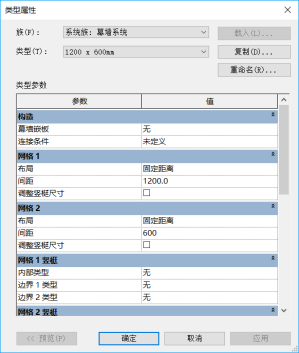

    ③赋予幕墙系统（横纵参数同图纸地砖参数）：

    ▼

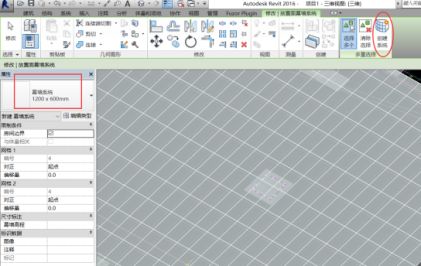

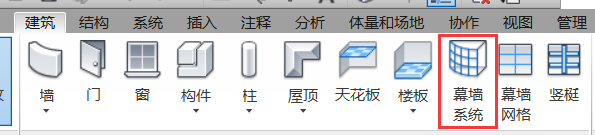

    ④创建幕墙系统

    ⑤复制并创建幕墙嵌板作为地砖（将对应材质导入对应幕墙嵌板），并调整地砖厚度。

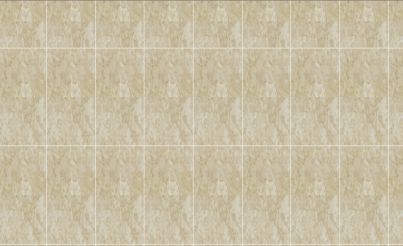

    最终效果：

    2.地砖对缝及错缝：

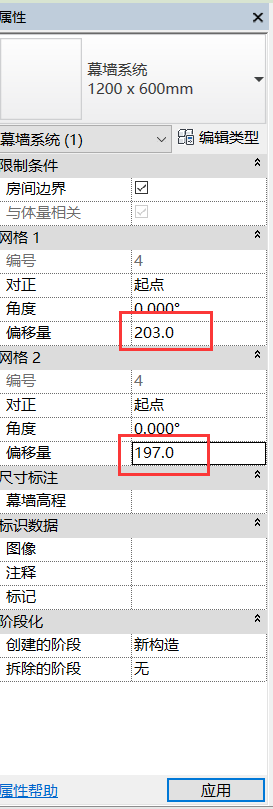

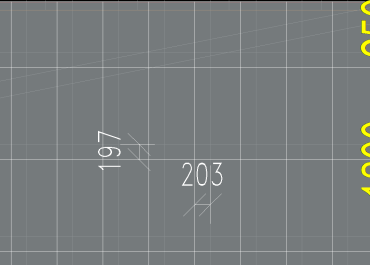

    ①地砖对缝：由图中可以看出，自动生成砖缝在横纵距离上分别偏差了197与203，通过调整左侧属性栏中的横纵距离，使砖缝与图纸对齐。

    ▼

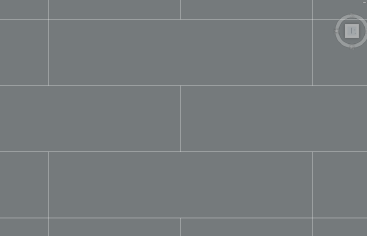

    ②地砖错缝：选中网格线→点击此命令

    （添加删除线段）→在模型中点击需要删除的网格线，即可达到错缝的效果

    3.波打线，导盲线及过门石：

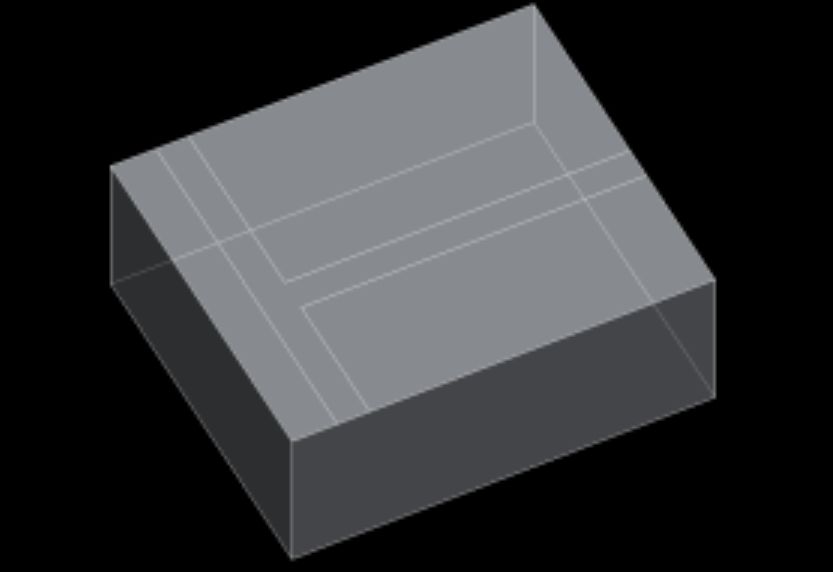

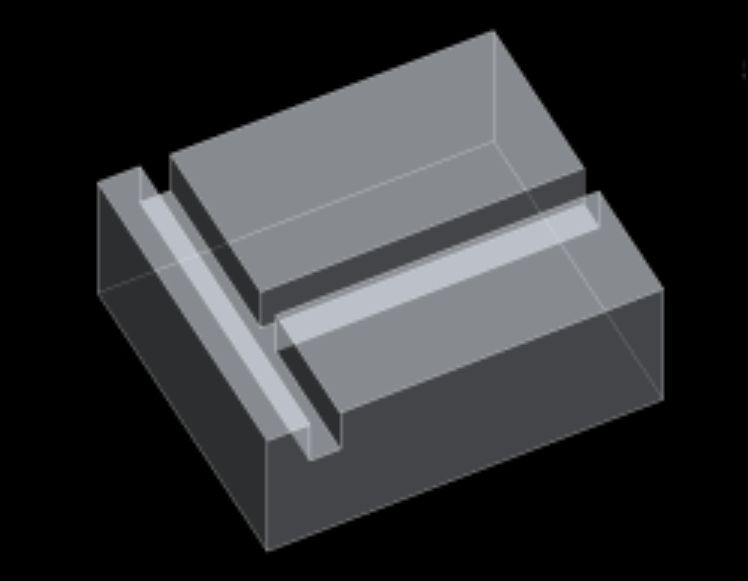

    ①修改体量：明确需要放置波打线及导盲线的轮廓→沿轮廓线创建空心体量将原体量扣除（图一中白线即为导盲线轮廓）

    图一

    ▼

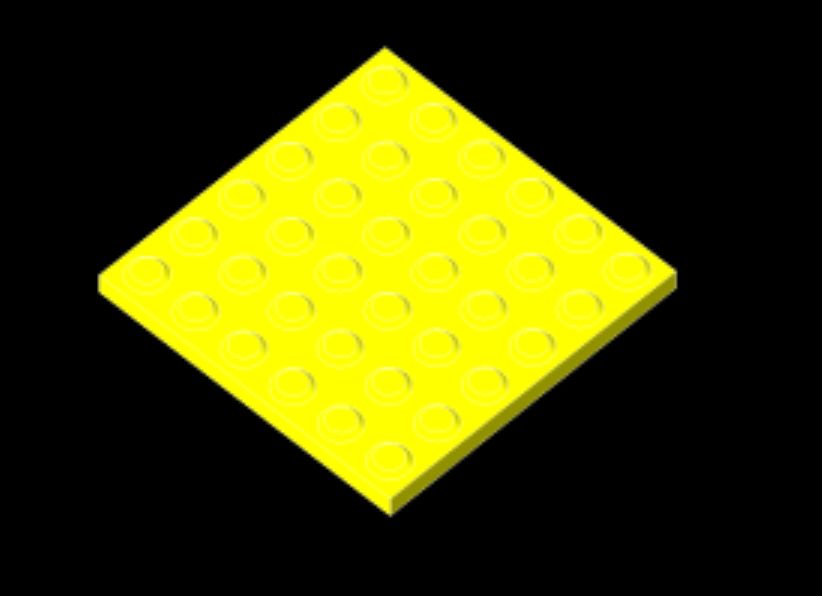

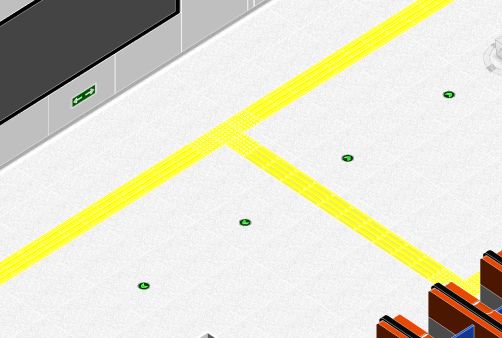

    ②创建并放置地砖：利用公制常规模型制作导盲地砖→将地砖族导入装修项目中→沿空心轮廓放置导盲地砖（图中虚线区域即为导盲线轮廓）。波打线及过门石用同样方法即可制作。

    三、对于算量的需求：

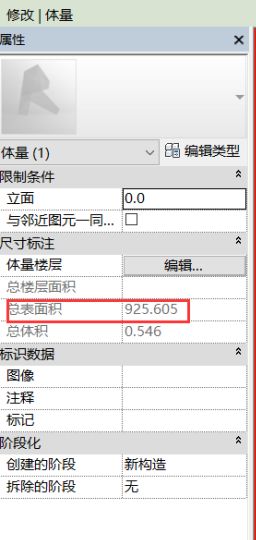

    ①体量面积计算：当需要利用整体面积来计算地砖铺装量的时候，只需选择创建好的体量，通过左侧属性栏中的总表面积/2，即为该创建区域的铺砖面积。（缺点是由于体量为长方体，四个侧边的面积需要扣减，否则会有一些细小的偏差。）

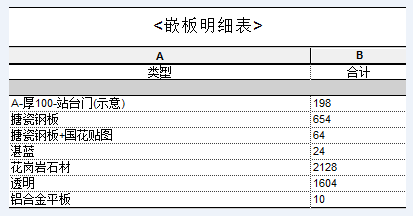

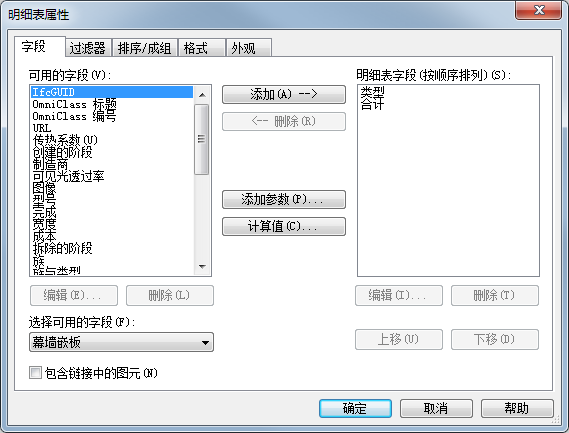

    ②明细表嵌板计算：当需要确定地砖具体数量的时候，只需通过视图选项卡下的明细表命令进行统计即可得到不同种类的砖的数量。
