Simulation局部网格精细化分析步骤
在现实生活中，网格很少是完全均匀的。仅仅因为局部应力集中，而在一个大模型中均匀地减少网格大小是非常不明确的。可采用不同的策略来控制网格，比如在应力快速变化的区域使用小网格，而在变化小的区域使用大网格。
方法：
1.打开模型。
2.设置Simulation选项。单击simulation菜单中单击【选项】，选择默认选项选项卡。在【单位系统】中，设置好单位；在【颜色图表】设置数字格式的科学，小数位数设置为6.
3.创建名为mesh 1的算例，类型选择【静应力分析】。
4.接下来进行模型的预处理。
1）设置材料。材料选择ANSI 304.

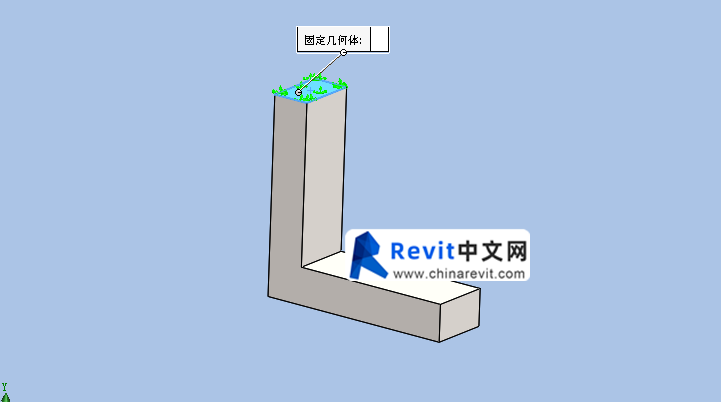

2）添加夹具。对支架上端面施加【固定几何体】约束。

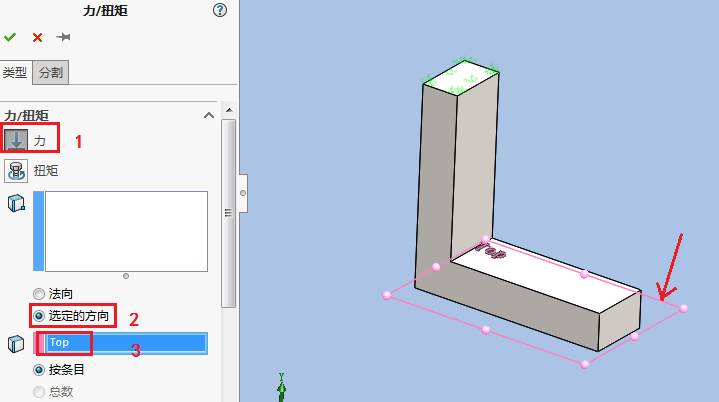

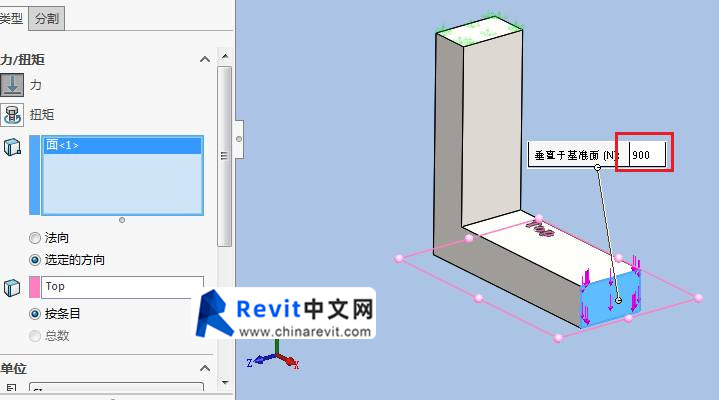

3)施加载荷。这里添加一个剪切力而不是法向力，选择【选定的方向】，按照下图进行设置。

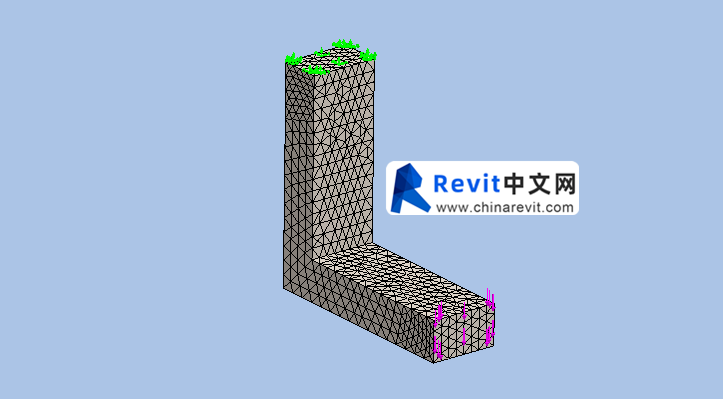

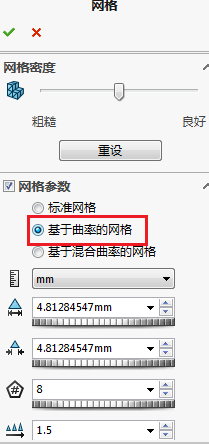

5.划分网格。在特征树下选择网格，鼠标右击选择【生成网格】，在网格参数下选择【基于曲率的网格】，其他选项全部默认。
6.复制算例mesh1，创建mesh2.

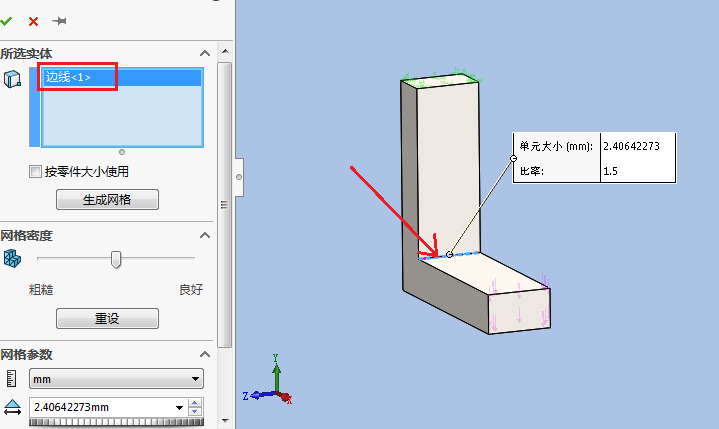

7.在mesh2中，选择特征树中的网格，鼠标右击选择【应用网格控制】，选择下面的箭头所指的边线，默认全部的设置。

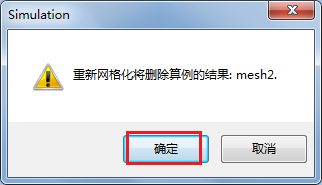

弹出如下的窗口，点击确定。
7.选择网格鼠标右击选择【生成网格】，在网格参数下选择【基于曲率的网格】，其他选项全部默认。
8.复制mesh3，创建mesh3.

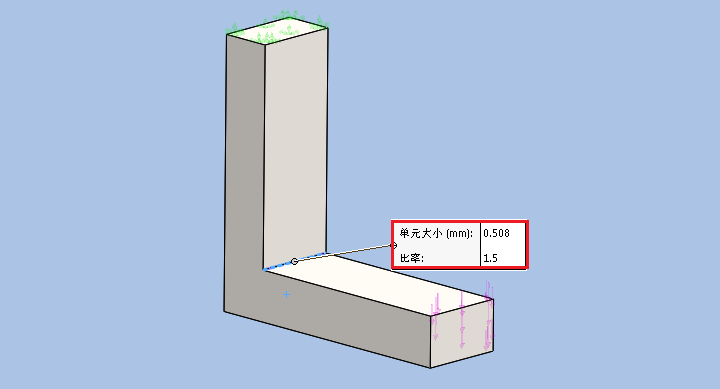

9.在特征树选择控制1，鼠标右击选择【编辑定义】，在单元大小框中输入0.508以进行局部细化，保持比率的默认值为1.5。

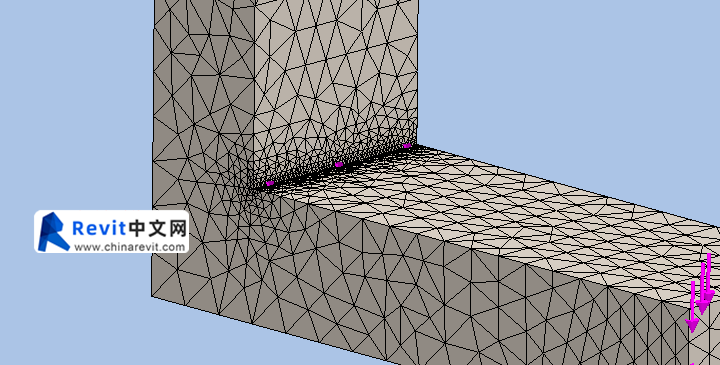

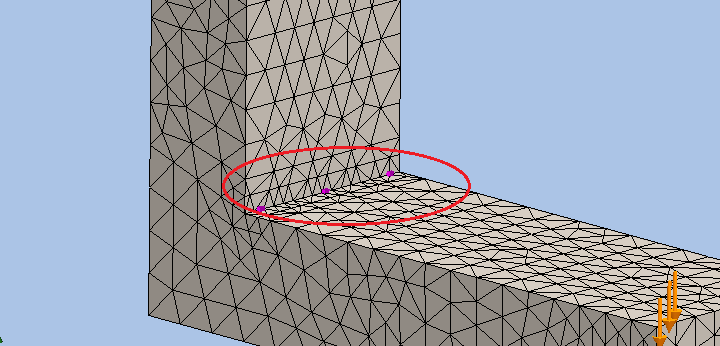

10.生成网格。在网数下选择【基于曲率的网格】，其他选项全部默认。我们可以看到三个网格不同之处在于尖锐拐角边缘网格划分的精细度。

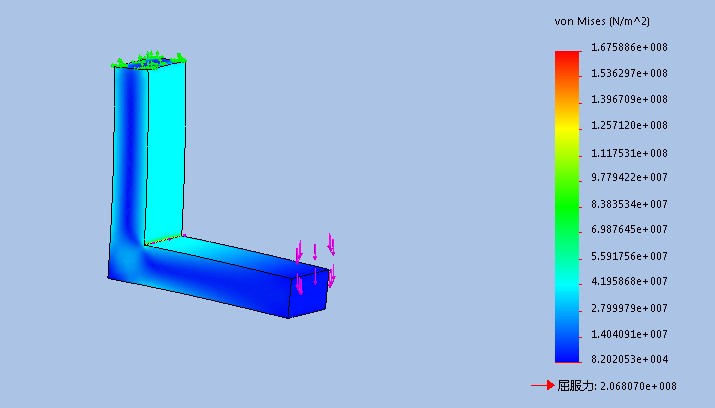

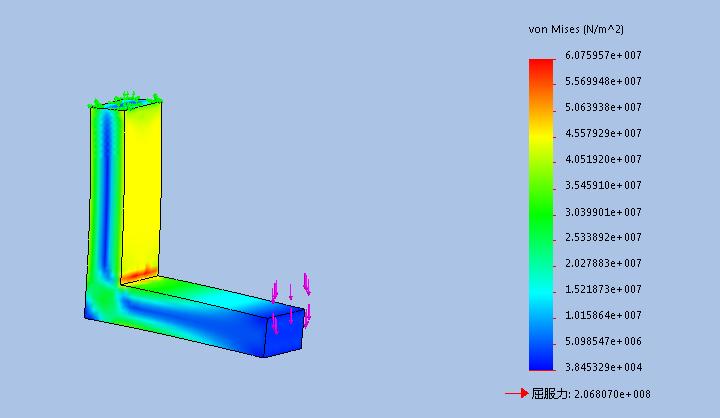

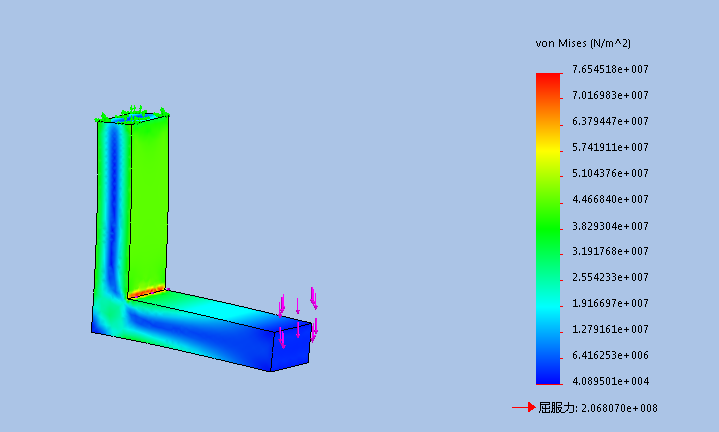

11.运行所有的算例。
