在如今的建筑市场中，室内设计以及房屋精装修可以说是精品家装中非常重要的一环。而随着BIM技术的广泛应用，如今我们也可以通过BIM技术的使用来提高整体家装、精装修的成果。今天就让我们一起来看看BIM技术在装修中都有哪些特殊的应用技巧，来看看BIM是如何制作吊顶的。

    吊顶是指房屋居住环境的顶部装修的一种装饰。简单地说，就是指天花板的装饰，是室内装饰的重要部分之一。吊顶具有保温，隔热，隔声，吸声的作用，也是电气、通风空调、通信和防火、报警管线设备等工程的隐蔽层。

    一、前期准备

    资料准备：①装修图纸②材质贴图③效果图

    软件准备：①CAD②Revit③fuzor

    二、具体做法

    平面式（常用各种类型的装饰板材拼接而成，也可以表面刷浆、喷涂、裱糊壁纸、墙布等。）

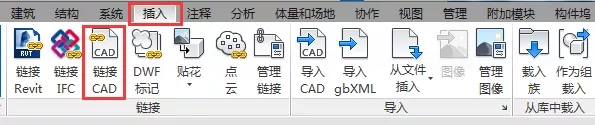

    ①分割链接图纸

    将需要创建的地板图纸导入revit中

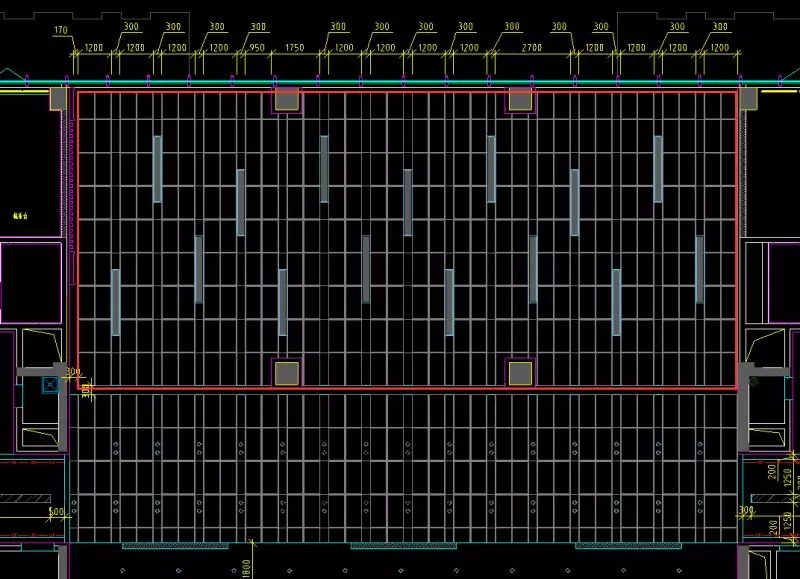

    ②根据天花造型尺寸图中的区域轮廓创建内建体量（红线区域）

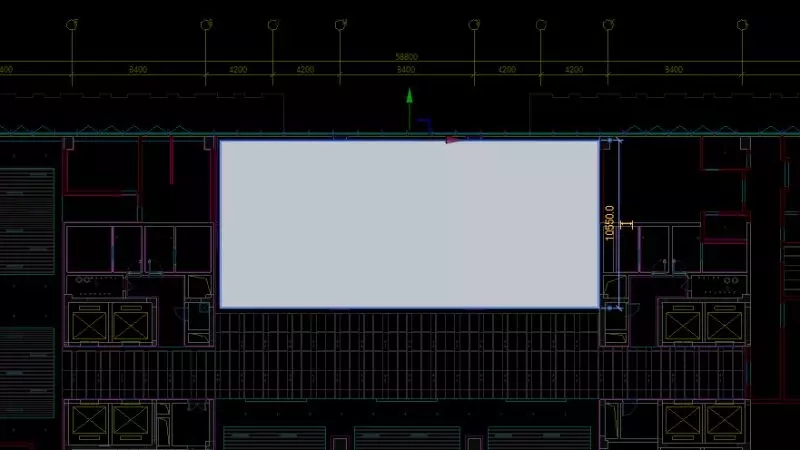

    创建如图实心形状

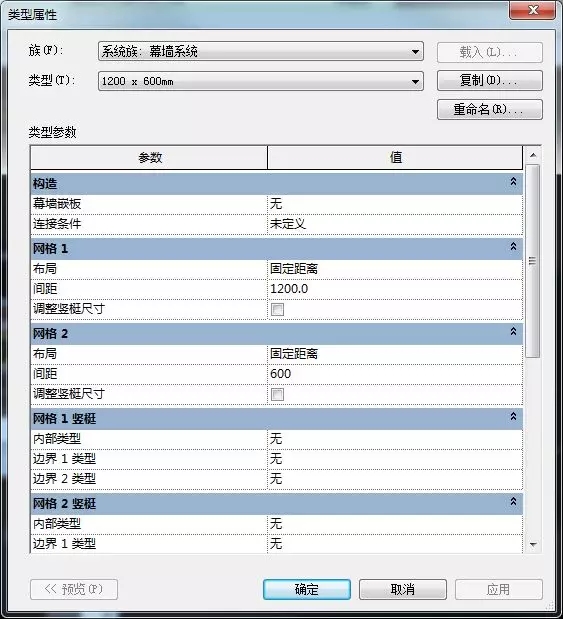

    ③赋予幕墙系统（横纵参数同图纸参数）

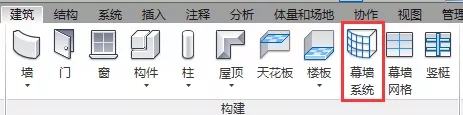

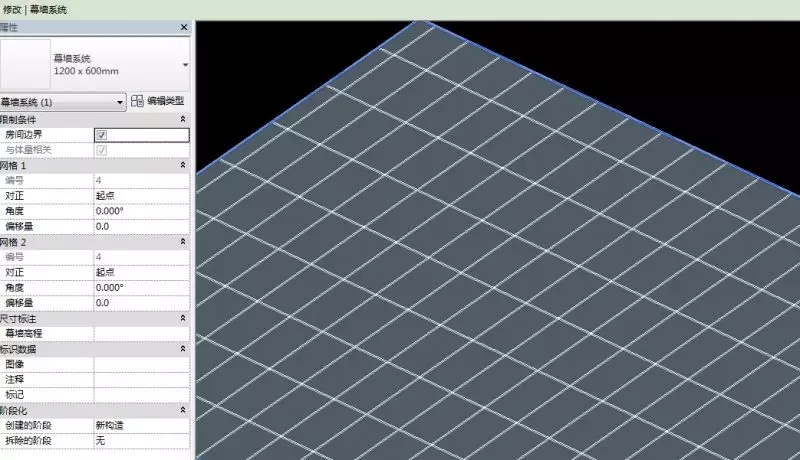

    ④创建幕墙系统

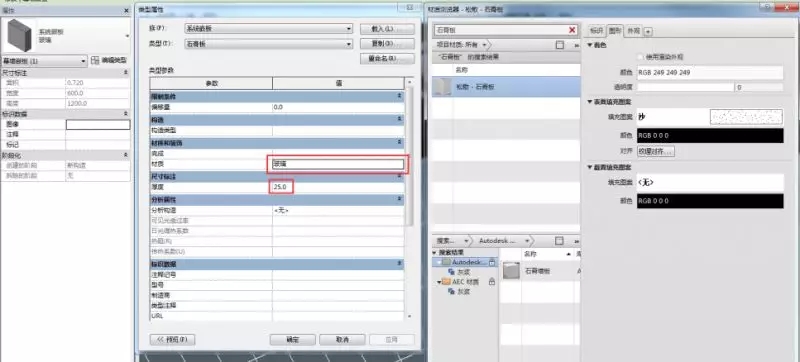

    ⑤复制并创建幕墙嵌板作为吊顶板（将对应材质贴图导入对应幕墙嵌板），并调整吊顶板的厚度。

    ⑥选中网格线→点击此命令“添加删除线段”→在模型中点击需要删除的网格线，即可达到图纸中吊顶板排列的效果。

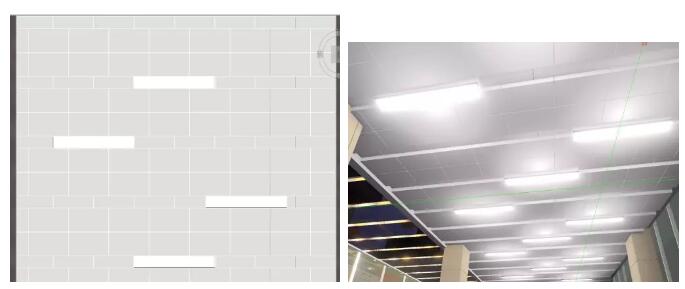

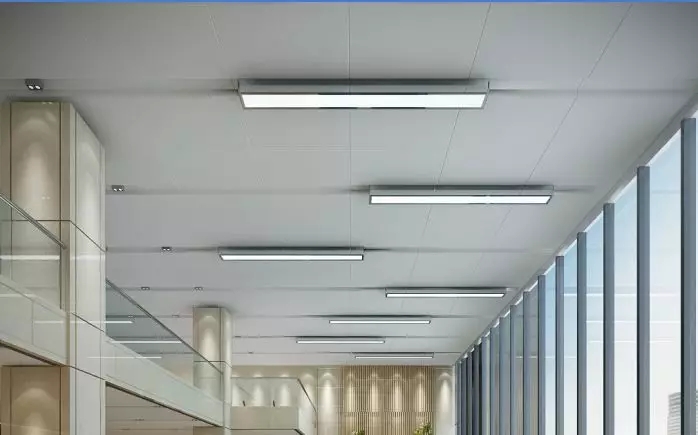

    渲染前VS渲染后

    凹凸式（凹凸式吊顶是指表面具有凹入或凸出构造处理的一种吊顶形式，常常与灯具（吊灯、吸顶灯、筒灯、射灯等）搭接使用。）

    ①分析效果图及吊顶立面图后，发现在平面图上绘制已无法满足立体效果，需转变观念，利用内建模型创建（图中红色框线区域内）。

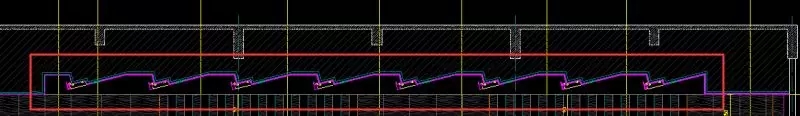

    立面图：

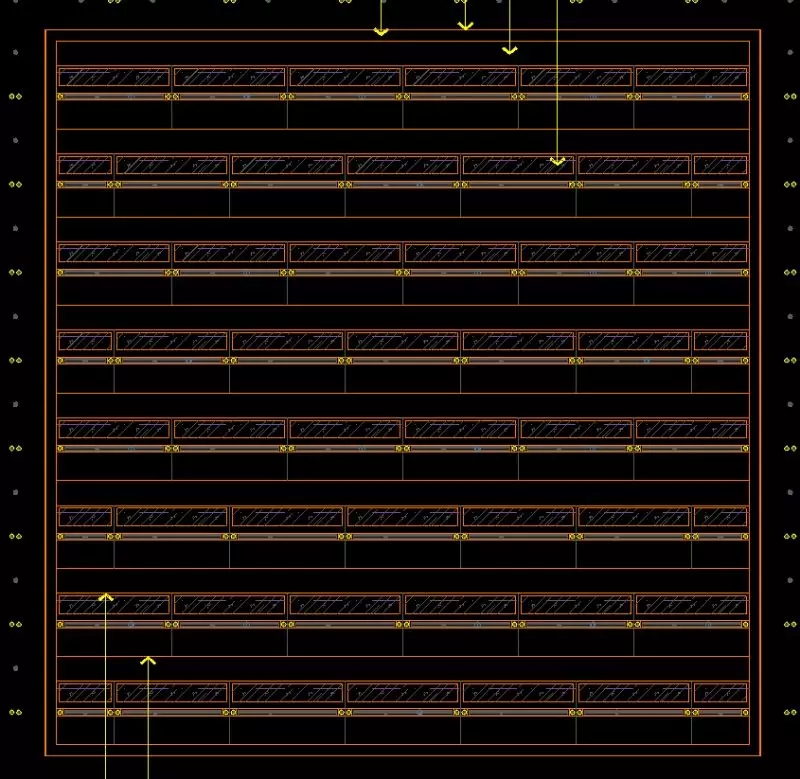

    平面图：

    ②在revit中转至对应的立面（如南立面）将图纸导入，并创建内建模型，沿着立面图中的吊顶轮廓线绘制。

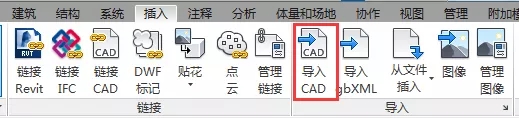

    导入图纸

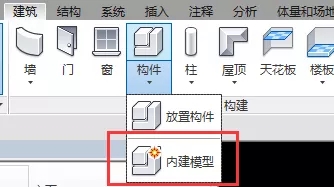

    创建内建模型

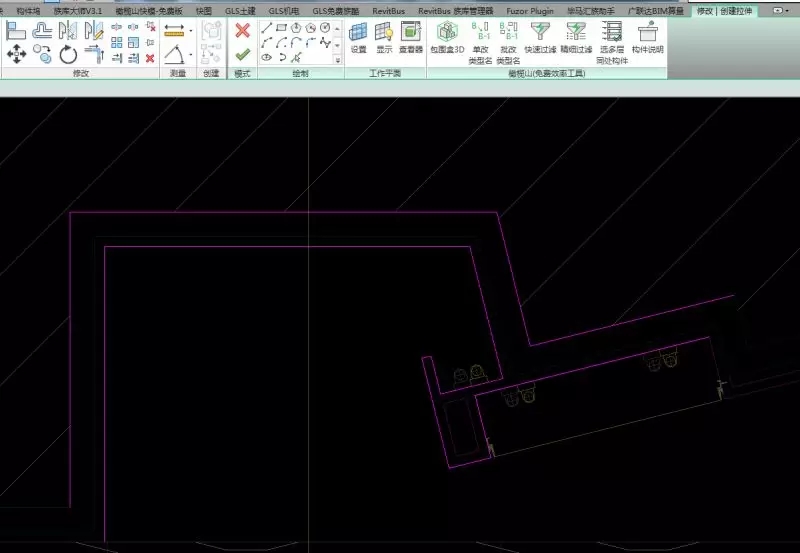

    利用拉伸创建吊顶轮廓迹线（迹线最终需闭合）

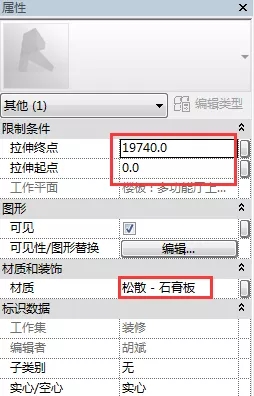

    ③通过属性栏中的参数确定拉伸宽度及材质（具体宽度与平面图中一致）

    ④放置灯具后观察最终效果

    渲染前VS渲染后

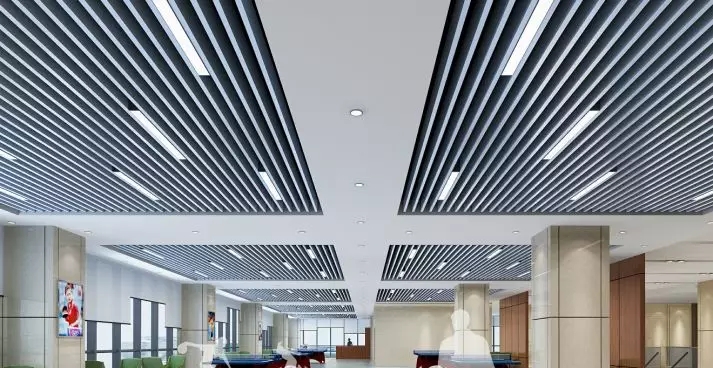

    镂空铝方通式（用于隐蔽工程繁多人流密集的公共场所，便于空气的流通、排气、散热的同时，能够使光线分布均匀，使整个空间宽敞明亮。广泛应用于地铁，高铁站，车站，机场，大型购物商场，通道，休闲场所，公共卫生间，建筑物外墙等开放式场所。）

    ①图纸链接及内建模型创建方法与平面式相同

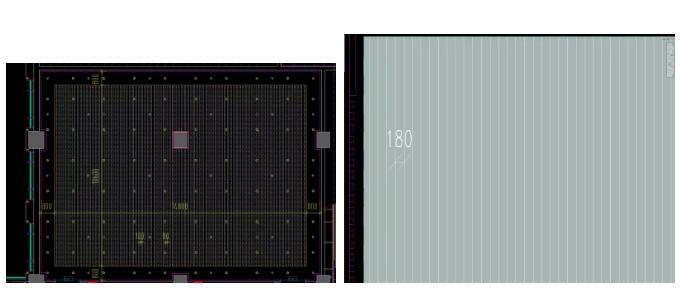

    调整网格线间距后

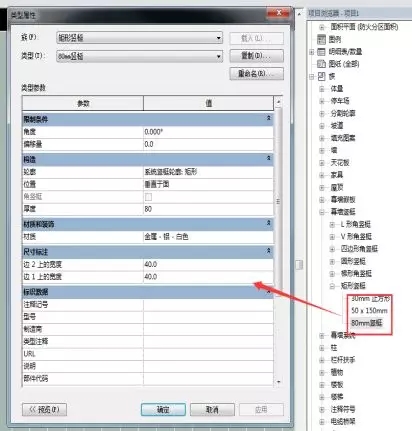

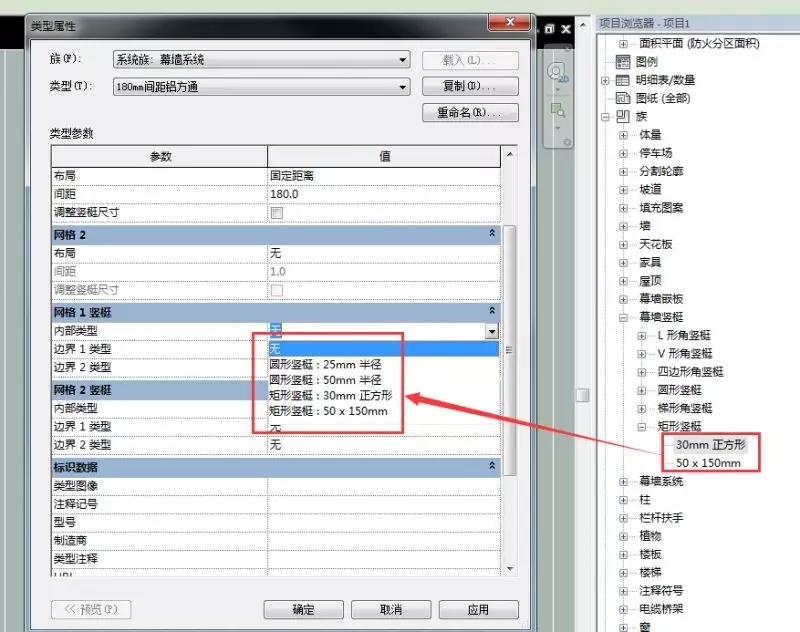

    ②添加竖梃，在右侧项目浏览器中通过复制新建，将竖梃截面尺寸与图中要求的铝方通尺寸调整一致。

    复制新建

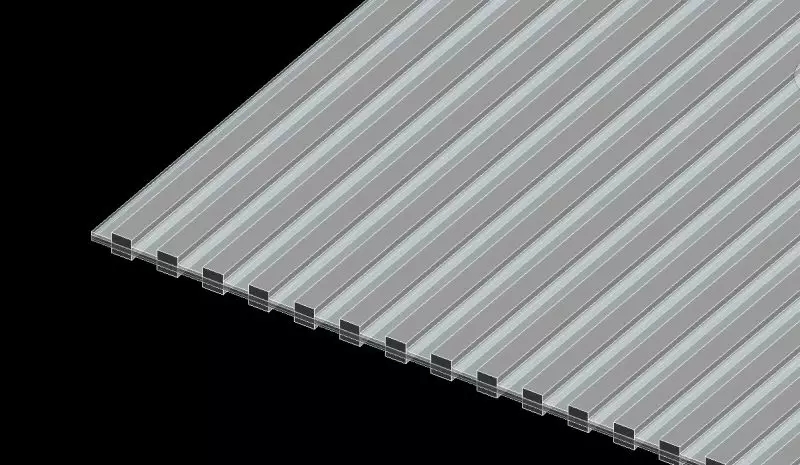

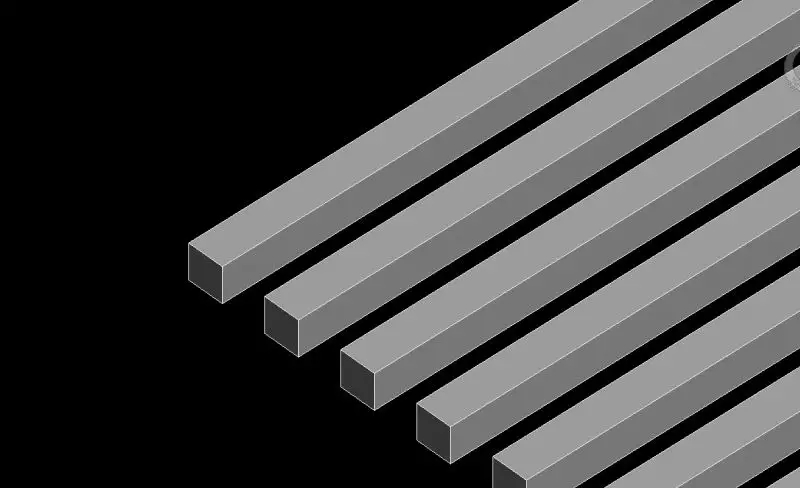

    竖梃效果

    ③竖梃间的嵌板材质调整为空气，使整个吊顶呈现镂空效果。

    ④添加灯具后观察效果
