CAD作为现代建筑设计中一项非常重要的软件，我们在常规的设计、施工中都需要学会应用CAD来进行工程建设。而随着BIM技术的推广之后，如今我们也面临了将CAD转为Revit等BIM软件的重大问题，而随着BIM项目的增多，对于CAD转Revit的需求也就越来越大，下面就让跟我们一起来看看如何将CAD导入Revit的步骤吧。

    首先我们要知道为啥要把DWG文件导入到Revit呢？

    ?翻模需要（作底图）

    ?做族（提供轮廓）

    怎样导入？

    ?导入CAD（修改CAD不会对REVIT产生影响，适用于CAD文件不会有变动的情况）

    ?链接CAD（CAD改变REVIT也会随之改变，适合于CAD文件还在修改的情况下使用）

    项目导入CAD底图步骤

    一、CAD前期操作

    1、降低版本

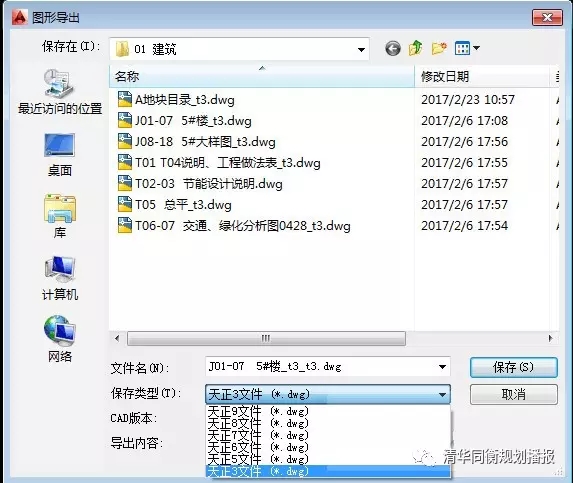

    如果你使用的是天正8及以上版本的话，需要将他转化成天正T3格式，在图形导出界面操作。

    2、优化图面

    关闭显示多余的图层。

    3、清理多余的项目

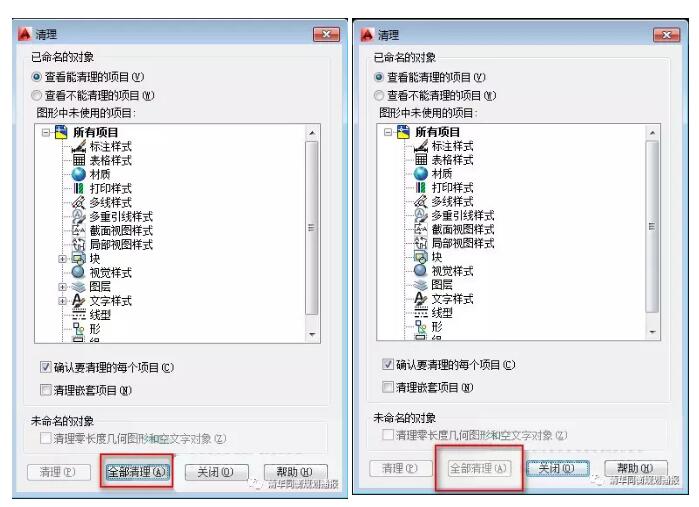

    快捷键PU，请多操作几次，直至全部清理按键呈灰色状。

    4、提取图纸

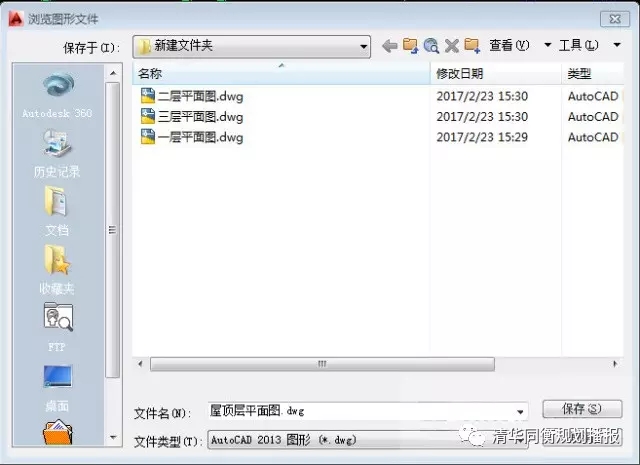

    通常一个项目文件中包含多张图纸，如“一层平面图”、“二层平面图”等等，这时候就需要将他们一一提取出来并依次导入到revit不同的视图中。期间可以使用CAD的外部块工具（快捷键：W）进行“一一提取”

    5、对做好的块进行二次检查，确保没有遗漏。

    二、导入CAD

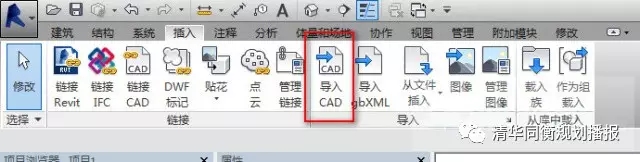

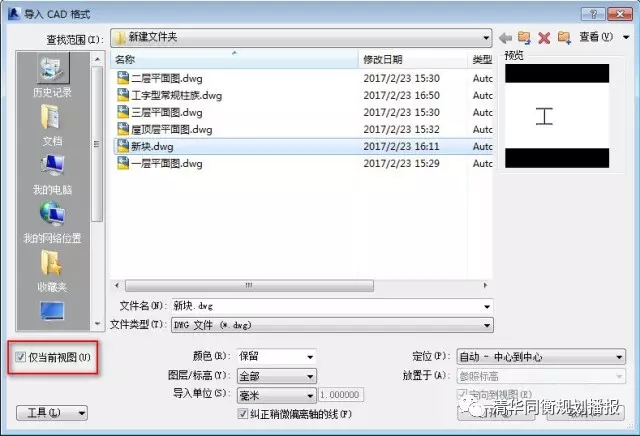

    插入→导入CAD

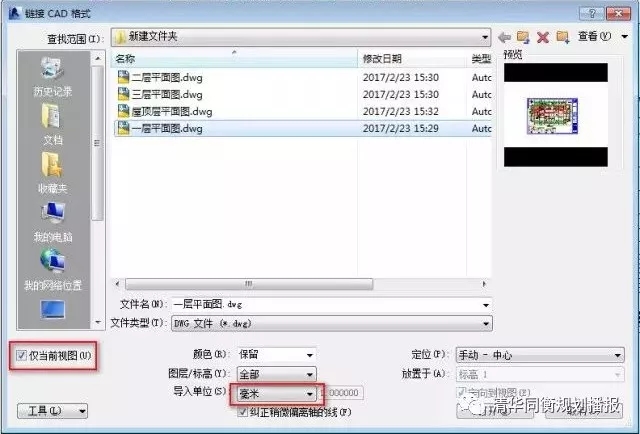

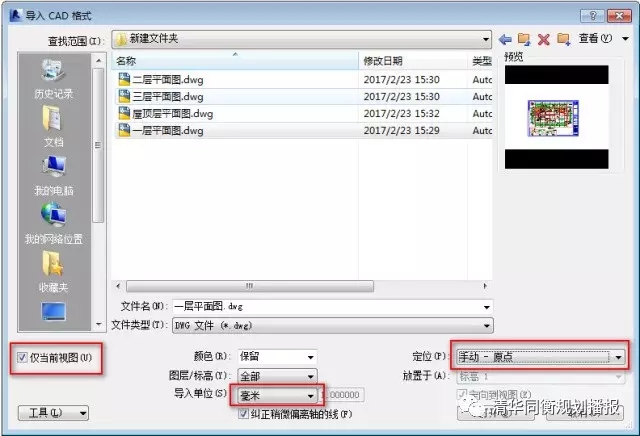

    选择你需要的图纸（如：一层平面图）；

    勾选仅当前视图（它可以让你的图纸只在这一图层上显示！！重点重点）；

    颜色选择“保留”，喜欢黑白的同学可以下拉选择“黑白”；

    图层/标高选择“全部”；

    导入单位选择“毫米”；

    定位选择“手动”(建议)；

    确认“打开”导入CAD就完成了。

    三、链接CAD

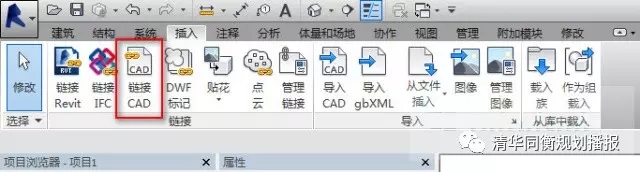

    插入→链接CAD

    此处与导入选项相同（记得勾选仅当前视图哦！^_^）

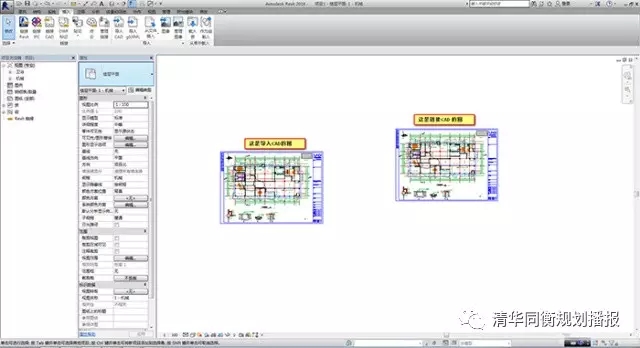

    将链接的CAD图手动放置在需要的地方即可。

    做族导入CAD底图步骤

    在建族阶段将CAD文件导入REVIT的方式有两种：

    ?先放样再导入CAD；

    ?先导入CAD再放样。（这里用新建工字型常规柱族进行演示）。

    先放样再导入是先绘制好一条路径再导入CAD文件，它适用于清图较完全的CAD文件。

    先导入再放样是指先导入CAD文件，然后放样绘制路径，后面通过拾取线的方式拾取主体。

    1、先放样再导入CAD

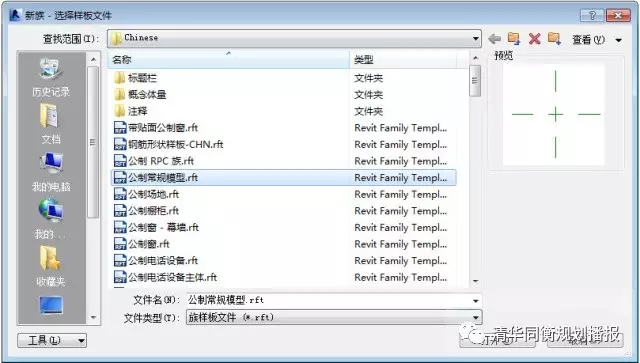

    新建族→公制常规模型→打开

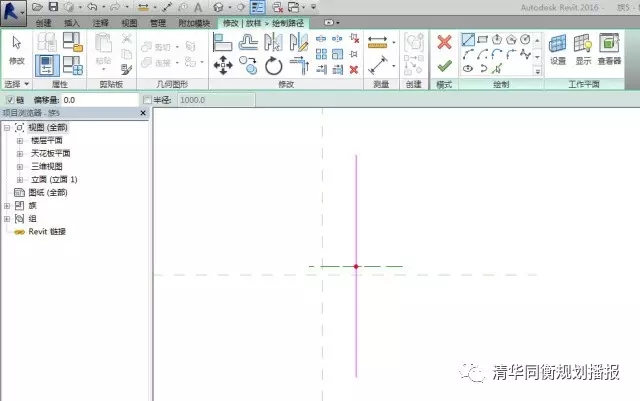

    创建→放样→绘制路径：绘制一条竖向的直线

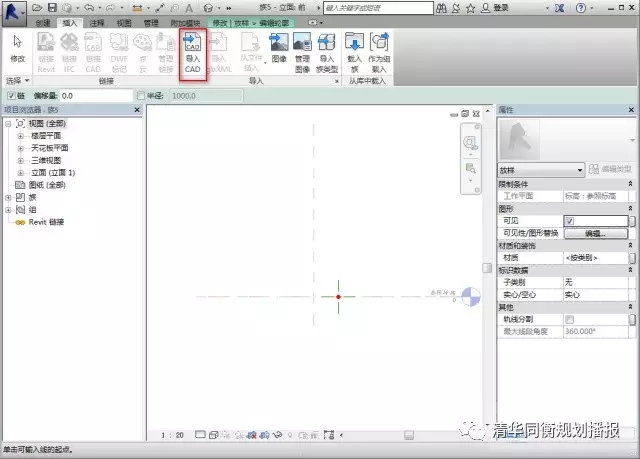

    跳转到工作平面，导入CAD

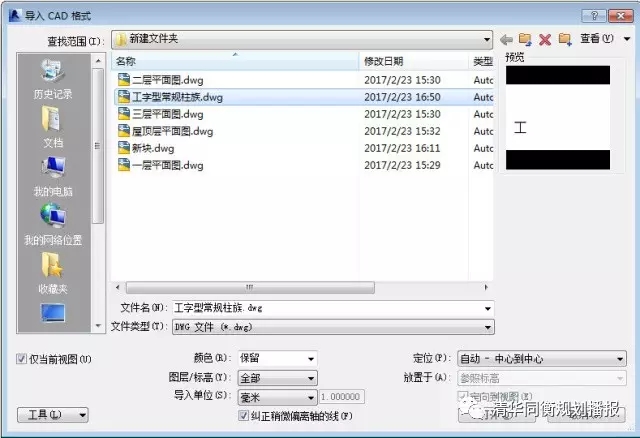

    选择需要的CAD图，其他条件与翻模时导入CAD选项一致，确认打开。

    （仅当前视图，勾选，勾选，勾选，重要的事情说三遍，一定要记得啊！！）

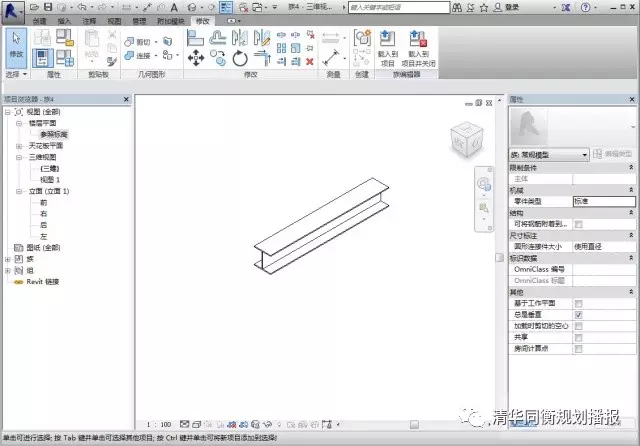

    确认→完成编辑

    2、先导入CAD再放样

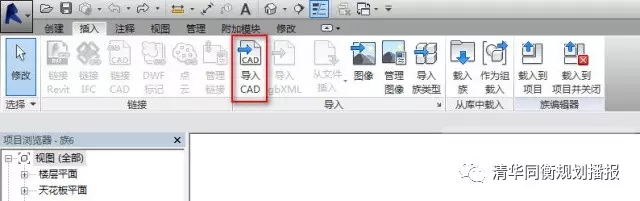

    新建→族→公制常规模型→打开→插入→导入CAD→选择需要的CAD图→打开

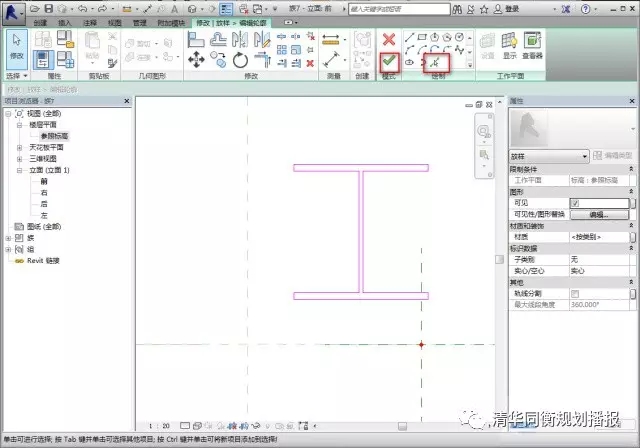

    创建→放样→绘制路径→跳转到工作平面→拾取线

    确认→完成编辑

    一些注意事项

    CAD部分

    在导图过程中可能会遇到导入的图形离中心太远，有可能是因为CAD文件中所需文件离坐标轴较远，可以通过将所需文件移动到坐标轴附件，再重新做块，重新导入Revit。

    Revit部分

    在绘图中当你跳转到其他平面时发现有多个CAD图时有可能是在导入是没有勾选仅当前视图这一项，记住在导入时一点要勾选仅当前视图，否则太多图会影响你的判断。
