Revit MEP 预制零件使用技巧（3）支吊架
【原文来源：Naivemep 管综易】

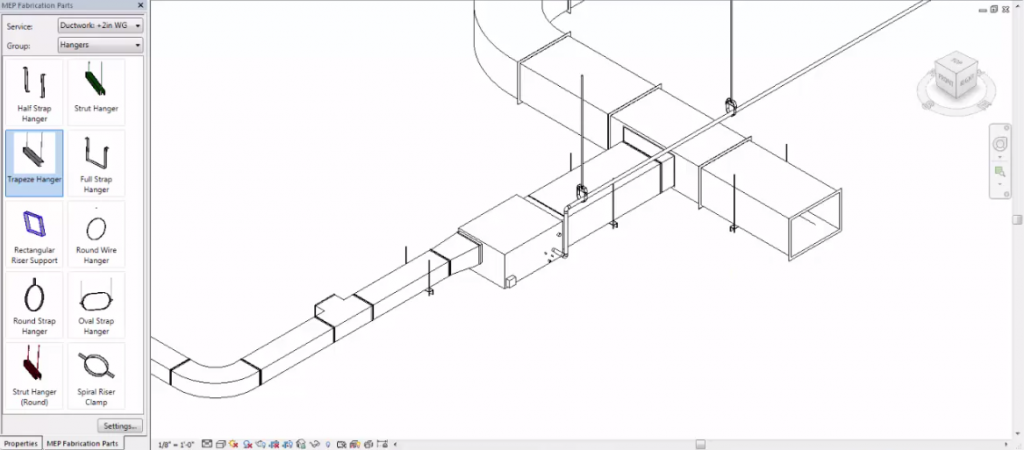

在Revit中预制零件除了可以解决预制管段和管件的拆分设计问题外，还有一个非常实用的作用，那就是解决支吊架的自动创建问题。
另外支吊架的尺寸和长度都是可以自适应的，而且可以自动延伸至结构底部。
Revit预制零件的载入、管段的拆分在之前的章节中已经介绍过了《Revit MEP预制零件技巧（1）——预制零件载入》、《Revit MEP预制零件技巧（2）——预制管段拆分》
本节我们介绍一下支吊架的创建和设置的技巧：

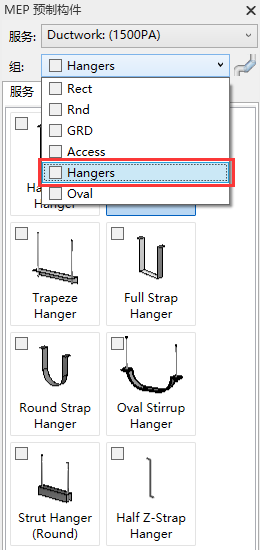

在MEP预制构件窗口中，将族选项设为“Hangers”
选择需要的支吊架类型，在相应的风管或管道上点击创建即可
所有的预制支吊架都是支持尺寸自适应的

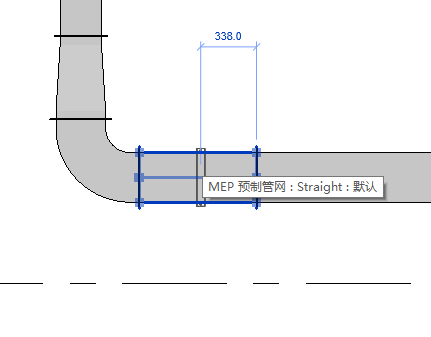

但必须先将管道转化为MEP预制管网，普通的MEP管线是不会自适应的
会根据风管或管道的宽度调节自身长度

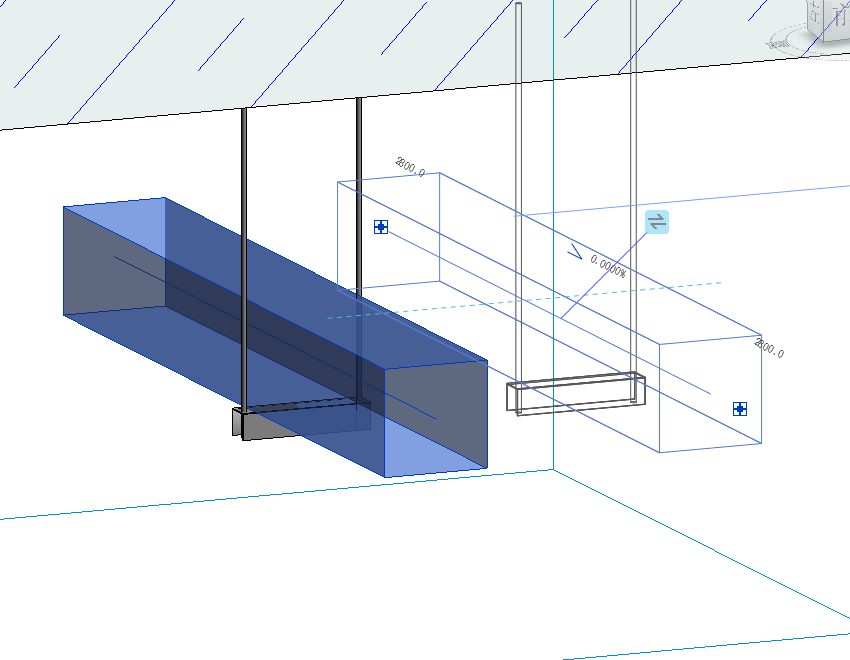

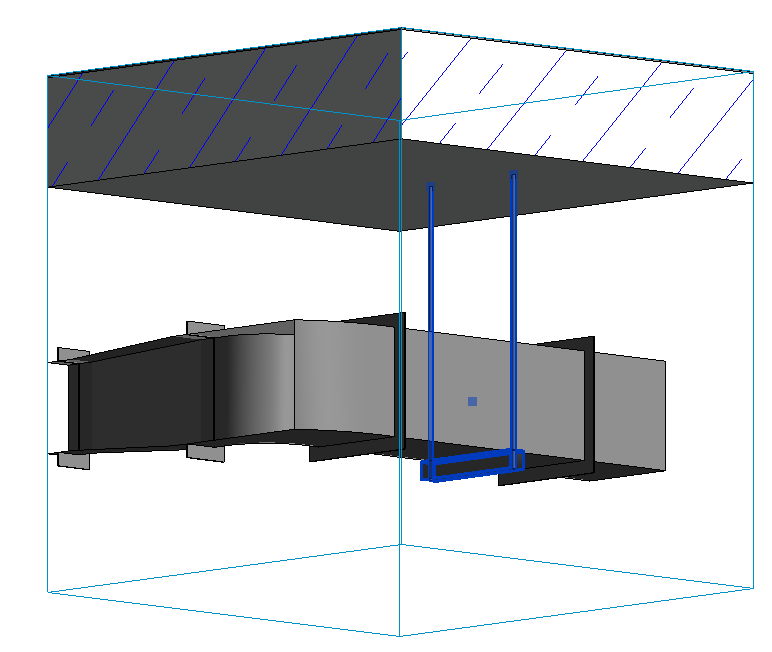

更为方便的是还可以附着到结构底部，包括：楼板、梁和屋顶
即使移动管道，这些关系依然也会被保留

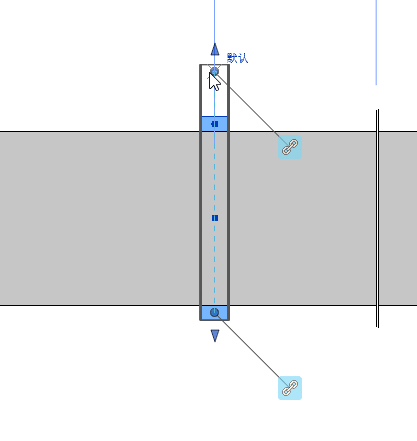

在视图中选中支架可以通过几个控件调整支架的尺寸参数
包括：吊杆之间的距离、横担的长度、支架的方向等等
另外2个链接图标还可以独立控制单个吊杆与结构的依附关系
