深圳地铁岗厦北综合交通枢纽工程

   在广东省深圳市中心城区深南大道和彩田路交叉口，一座超级地下工程正在建设之中，这就是岗厦北综合交通枢纽。项目由中铁二局承建，建筑面积约为22万平方米，是以2、10、11、14号线4条地铁线换乘节点和商业开发为主，以常规公交、出租车接驳为辅的综合客运交通枢纽。

   据悉，目前岗厦北综合交通枢纽已经进入主体结构施工阶段，其中地铁10号线部分将于明年6月底开通，枢纽其他部分则将在2021年建成启用。

   BIM技术的全方位应用

   岗厦北综合交通枢纽位于福田CBD，周边高楼大厦林立，深南大道和彩田路更是城市主干道，在这里建设一座超级地下工程任务艰巨。为此，中铁二局岗厦北项目成立了BIM技术团队，充分应用BIM技术，实现对项目安全、质量、进度的实时管控。

   01项目驻地及施工场地临建规划

   根据临建场平面图，构建驻地的BIM三维模型，建设标准化项目驻地。

   项目部效果图

   利用BIM 技术模拟施工过程和施工环境，综合分析可能产生的安全、冲突问题，进一步完善场地布置方案，使平面布置方案更全面、科学。

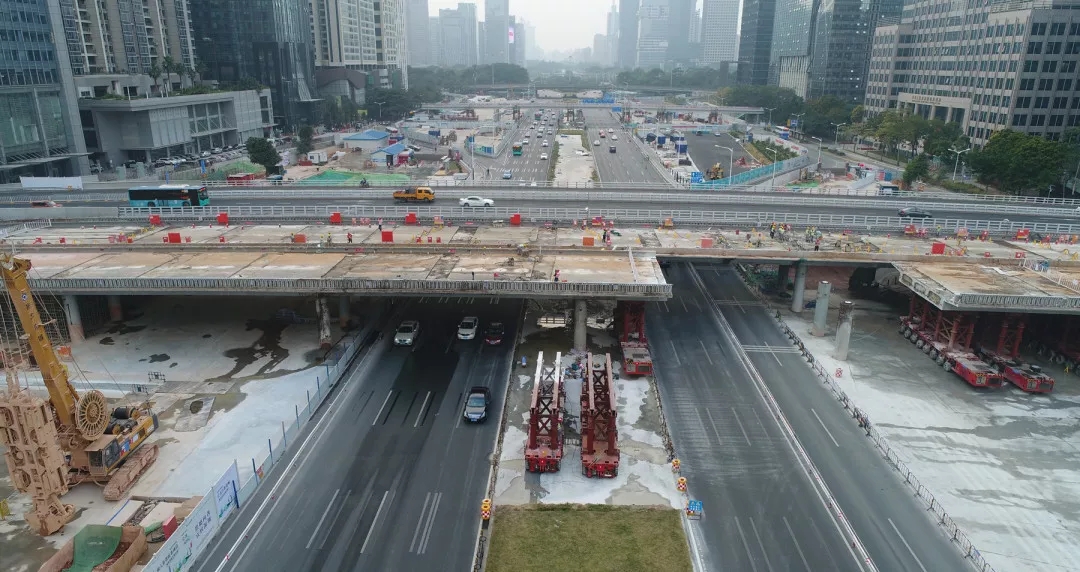

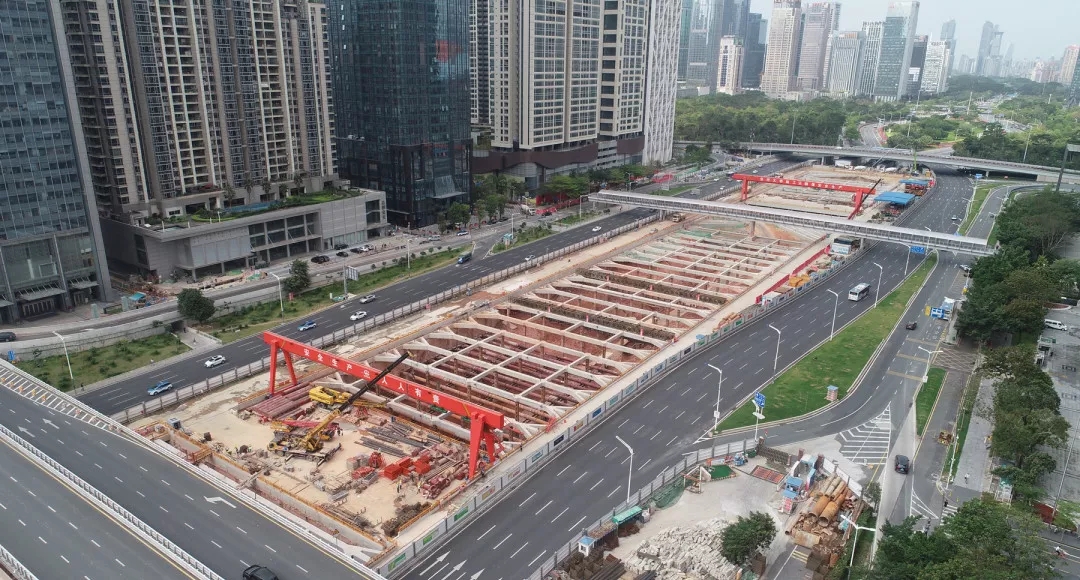

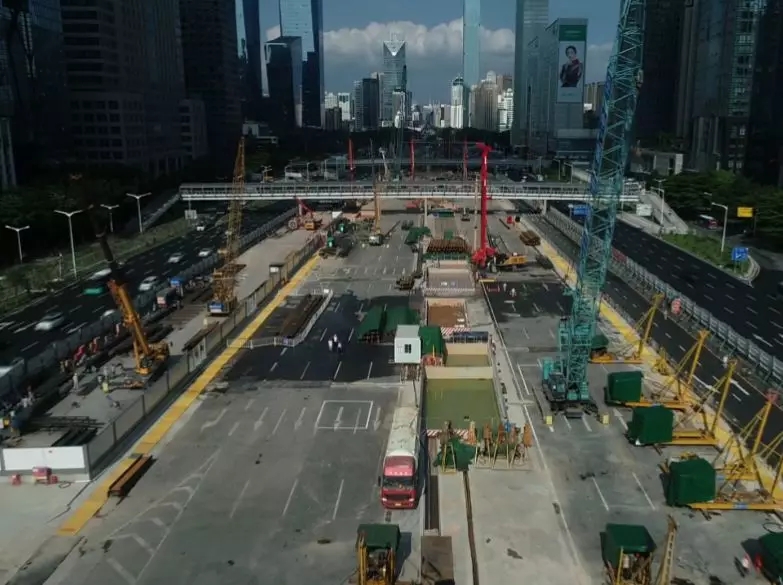

   现场航拍图

   02提前检查、提前分析

   以三维BIM信息模型替换二维图纸，解决传统的二维审图中难想象、易遗漏及效率低的问题，提前发现可能存在的问题，确保工序衔接平稳顺利，避免出现返工等情况，节约成本、缩短工期，保证建筑质量。

   碰撞检查模型

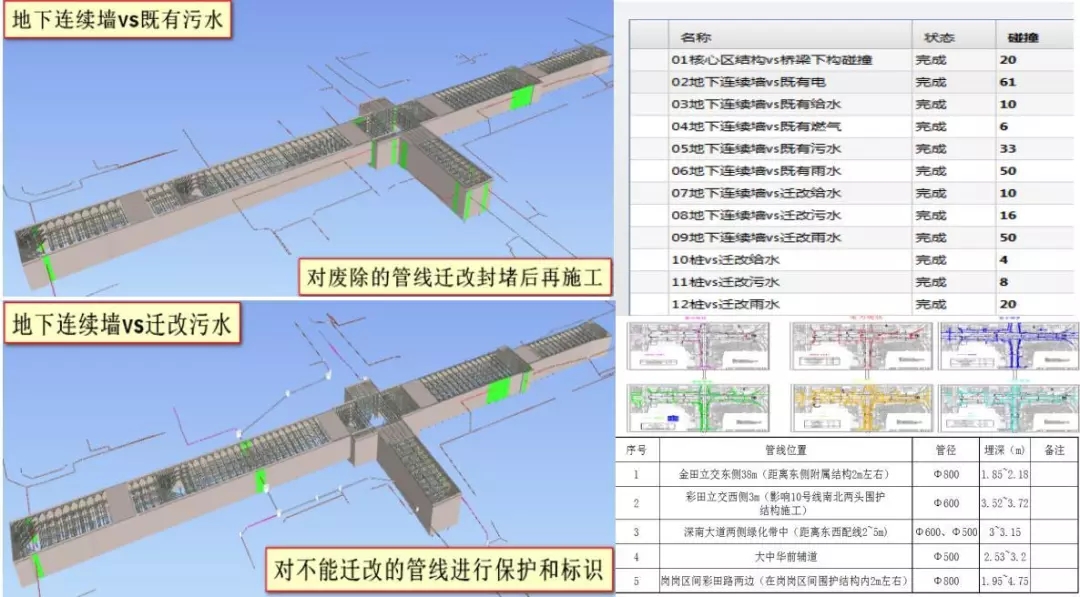

   现场管线与围护结构碰撞检查

   03BIM三维可视化

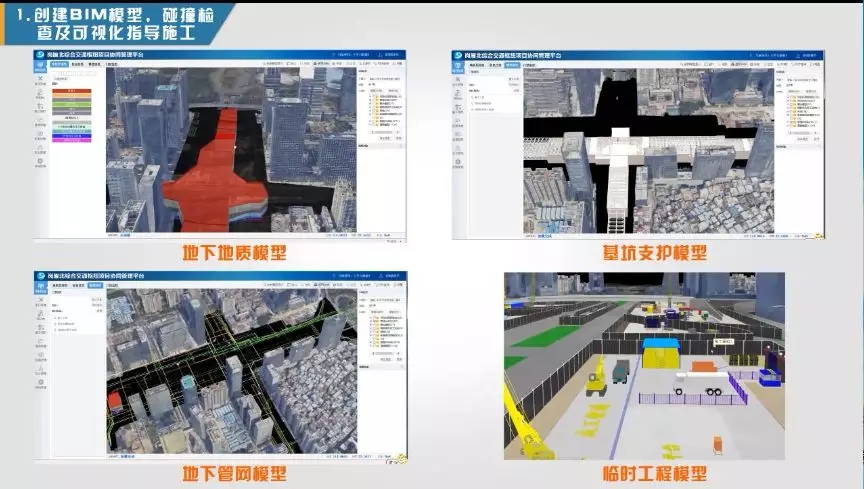

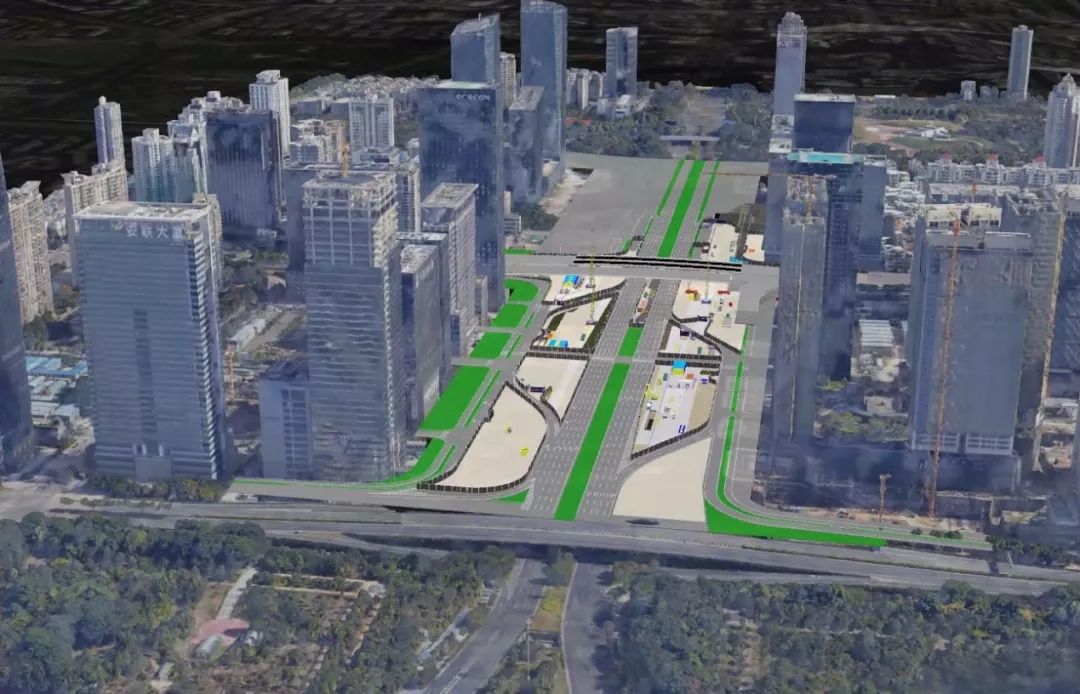

   临建场地与周边模型

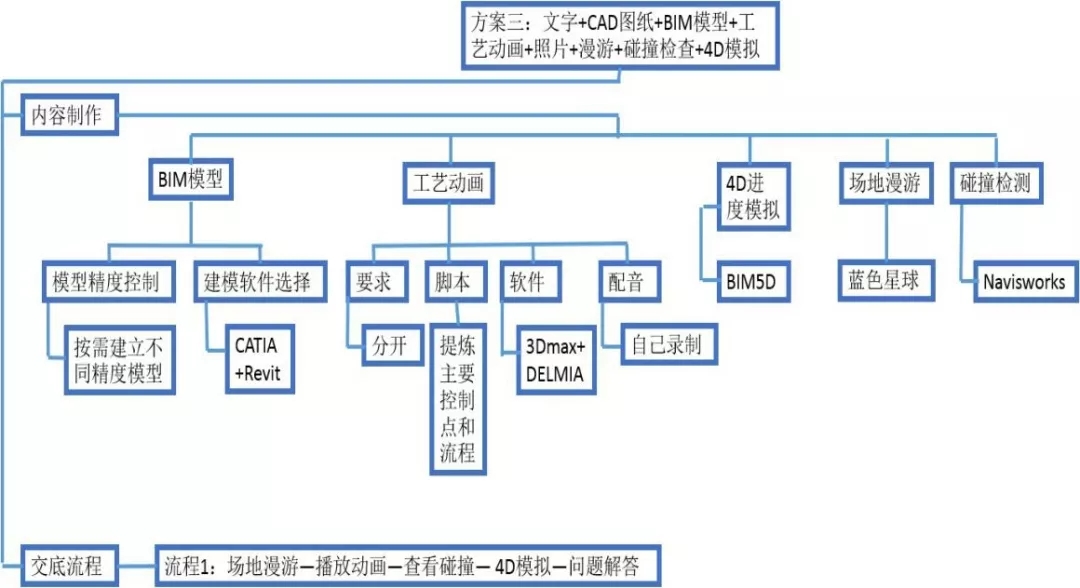

   可视化交底方案流程

   项目BIM协同管理平台的运用

   项目采用蓝色星球协同管理平台，集成BIM模型、视频监控系统、门禁系统、实名制教育于一体，通过PC端和移动端实现对项目安全、质量、进度的远程管控。

   01现场安全质量管理

   利用协同管理平台，把BIM模型与施工现场视频监控关联起来，及时发现整改安全、质量问题。

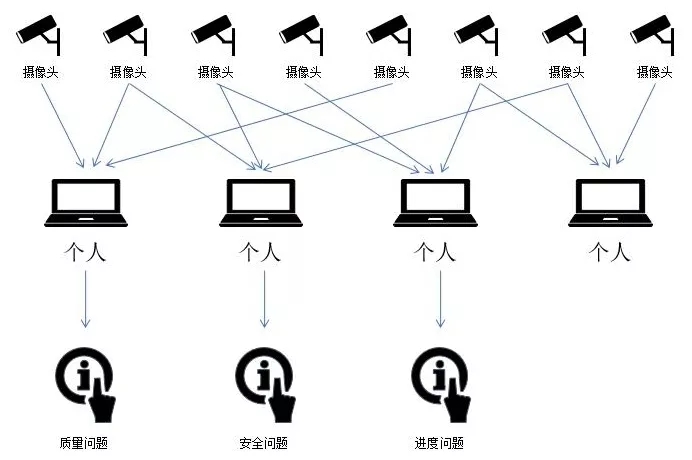

   平台远程监控整合示意图

   02安全实时联动管控

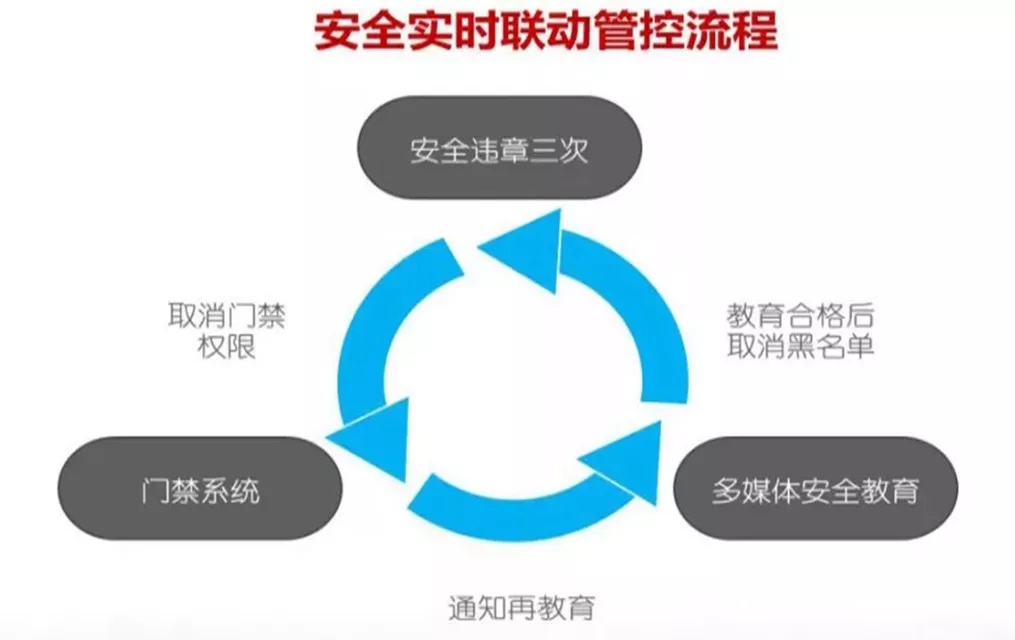

   通过平台将安全违章、门禁和多媒体安全教育箱实时联动，加强施工人员安全意识。

   03提供数据支撑

   逐渐积累形成BIM大数据库后，可复制推广到其他项目。结合企业的物资采购，积累物资信息，建立企业级的BIM族库，为物资集采提供数据支撑。

   导出钢筋下料清单

   项目信息化展厅

   项目部信息化展厅用于展示BIM技术的运用，模拟项目施工过程，通过沉浸式体验，提前感受项目建成后的效果，获得业主及上级单位的一致好评。

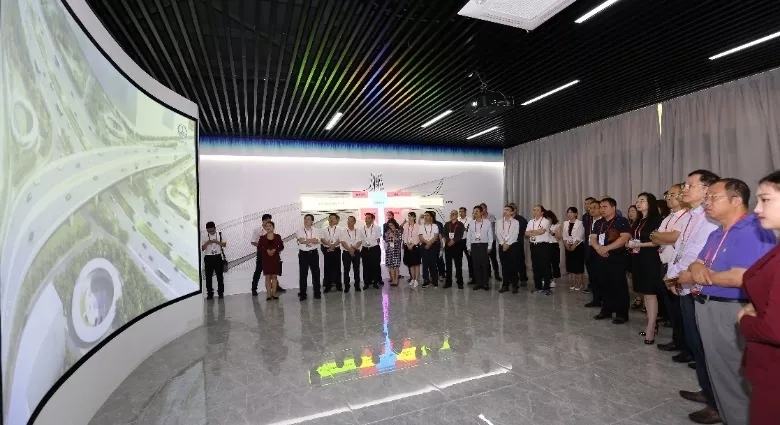

   ▲弧幕大屏展示

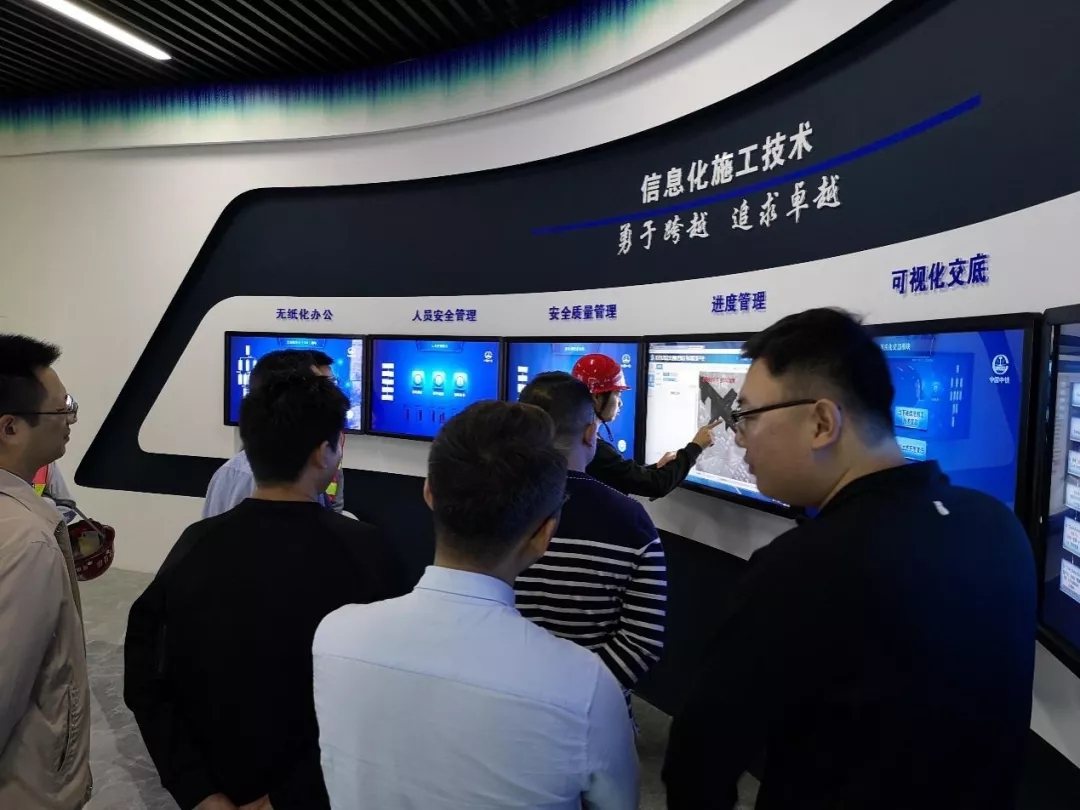

▲BIM技术应用展示

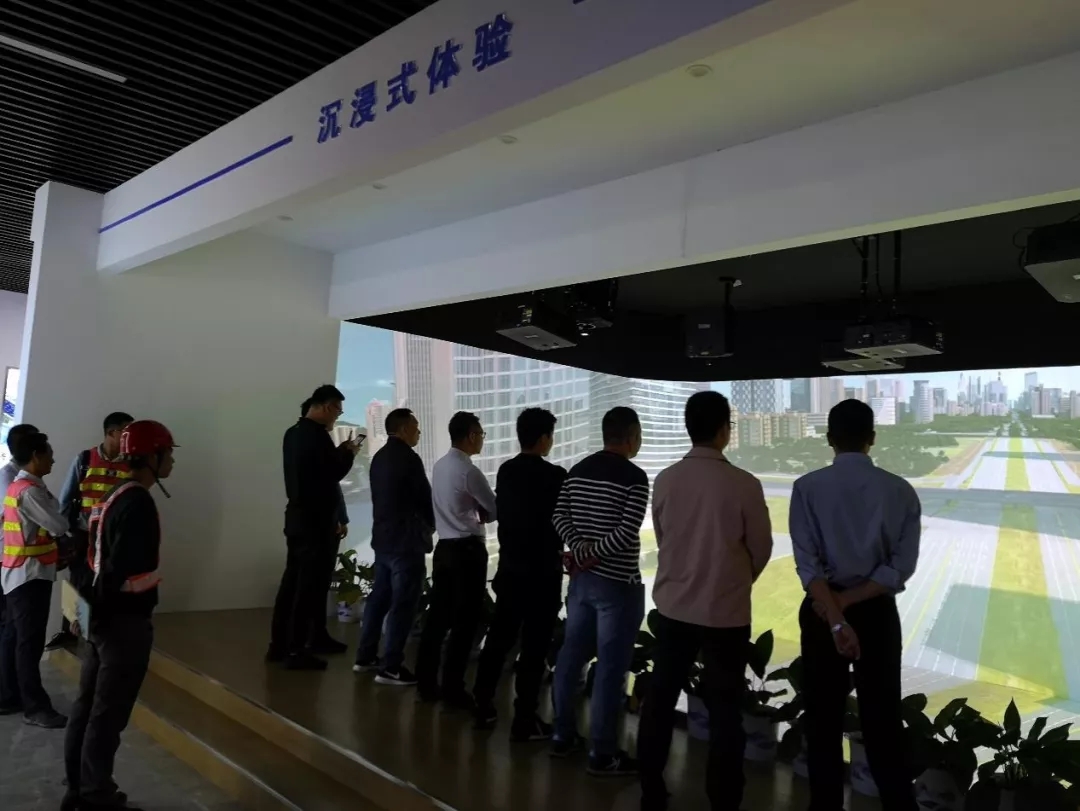

▲沉浸式体验

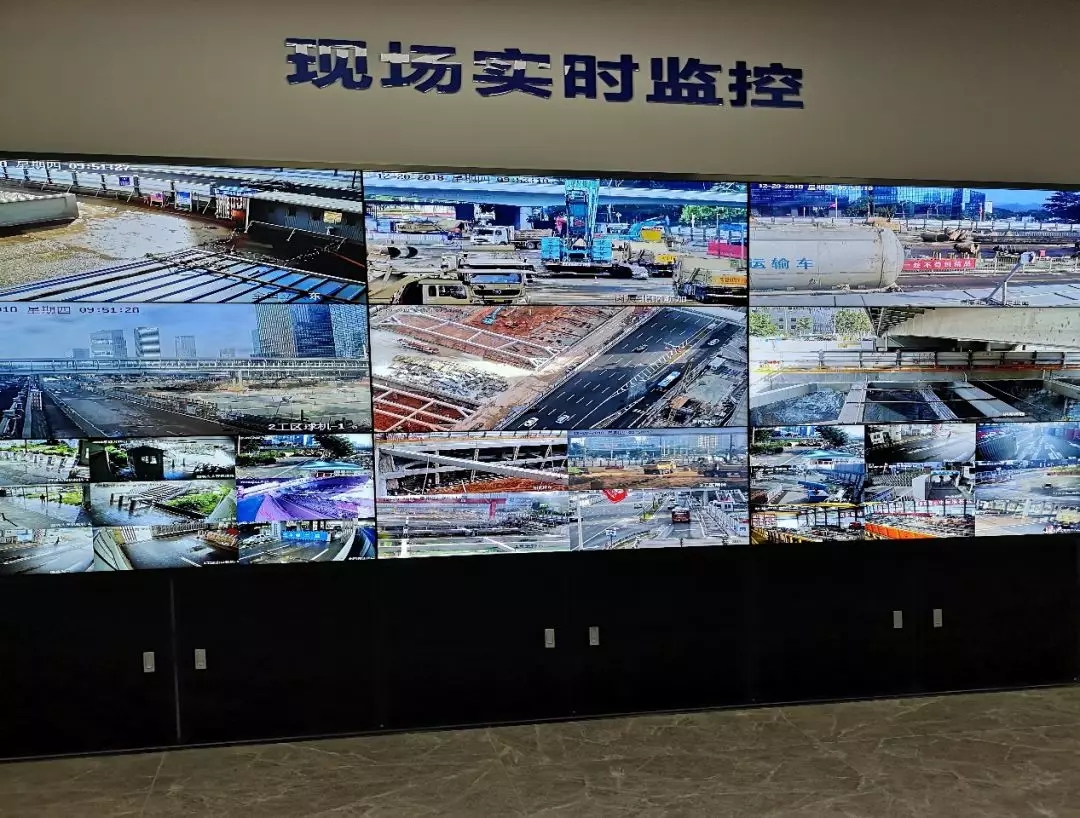

▲现场实时监控
