我们都知道在做BIM综合管线调整时，各个专业和系统的净高控制尤为重要，但要靠人工逐一在大量错综复杂的管线里找出问题所在谈何容易。

那如何在不使用任何插件的情况下，让所有MEP管线的净高范围一览无余？只需要简简单单的三步操作！

1.复制视图：

在左侧的“项目浏览器”中找到你需要检查的平面视图，为了不影响原来的视图，先复制一个，并打开视图

2.放置风管图例：

在功能选项卡中找到“分析”>“颜色填充”>“风管图例”

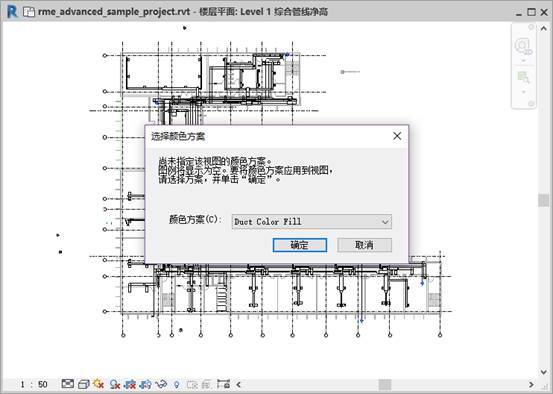

在视图中放置风管图例，先随便选择一个颜色方案

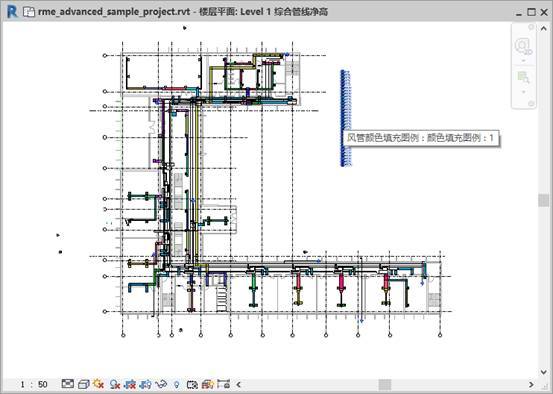

放置完图例后，我们发现风管的颜色都改变了，但这还不是我们希望的按不同净高区分的颜色。不用着急，接下来我们就可以在配色方案中进行调整了。

3.编辑配色方案：

选中刚才放置的风管图例

在功能选项卡中找到“修改”>“方案”>“编辑方案”

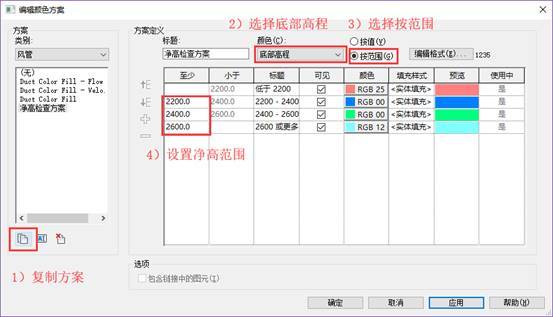

在编辑颜色方案窗口中，按下面的流程设置配色方案

1. 复制一个配色方案，修改成你想要的名字

2. 在“颜色”的下拉列表中选择“底部高程”

3. 选择按范围

4. 设置你希望区分的净高值范围，选择对应的颜色

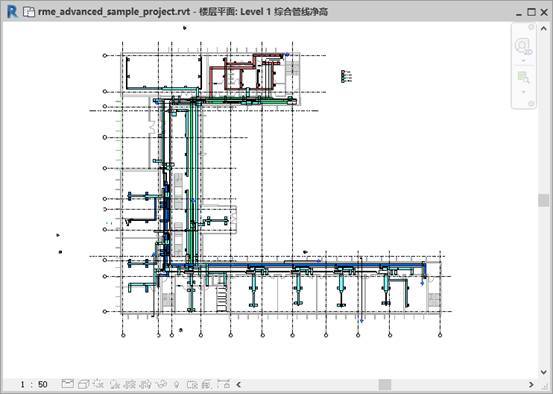

点击确定以后，大功告成！

当然管道的净高检查也可以用“管道图例”的方法来实现，只是没有办法按底部高程来，至于电缆桥架Revit就没有支持了。

附各类建筑净高要求：

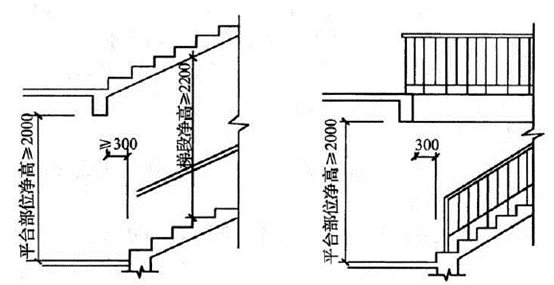

1 楼梯净高要求

1.1楼梯平台上部及下部过道处的净高不应小于2m，梯段净高不宜小于2.2m。

1.2楼梯净高为自踏步边缘（包括最低和最高一级踏步边缘线以外0.3m范围内）量至上方突出下缘间的垂直高度。

2 车库净高要求

净高指楼地面表面至顶棚或其他构件地面的距离，未计入设备及管道所需空间。

3 办公建筑净高要求

3.1 根据办公建筑分类，办公室的净高应满足：

一类办公建筑不应低于2.7m；

二类办公建筑不应低于2.6m；

三类办公建筑不应低于2.5m；

3.2 办公建筑的走道净高不应低于2.2m，储藏间净高不低于2.00m。

3.3 办公建筑的门应符合下列要求：

门洞口宽度不应小于1.00m，高度不应小于2.10m；

4 住宅净高要求

4.1 卧室、起居室（厅）的室内净高不应低于2.40m，局部净高不应低于2.10m，局部净高的面积不应大雨室内使用面积的1/3.利用坡屋顶内空间做卧室、起居室（厅）时，其1/2使用面积的室内净高不应低于2.10m。

4.2 室外窗台距楼面、地面的净高低于0.90m时，应有防护措施。六层及六层以下住宅的阳台栏杆净高不应低于1.05m；七层及七层以上住宅的阳台栏杆净高不应低于1.10m；阳台栏杆应有防护措施，防护栏的垂直栏杆间净距不应大于0.11m。
