Revit官方教程丨将装饰条添加到墙中

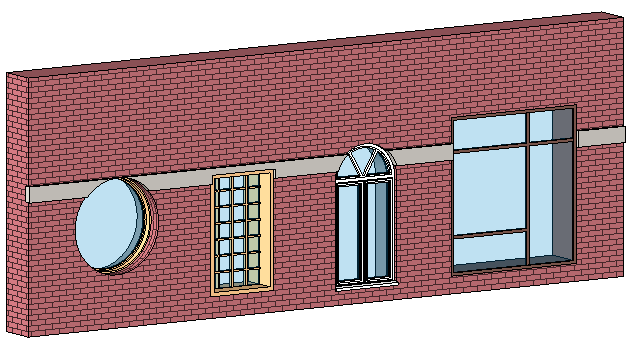

在编辑垂直复合墙的结构时，请使用“饰条”工具来控制墙饰条的放置和显示。
在执行此步骤之前，请打开墙类型的“编辑部件”对话框。 有关说明，请参见访问垂直复合墙工具。
轮廓定义墙的形状时扫掠将材质添加到墙。
向墙类型添加墙饰条
在“编辑部件”对话框中单击“墙饰条”。
在“墙饰条”对话框中单击“添加”。
在“轮廓”列中单击，然后从下拉列表中选择一个轮廓。
指定墙饰条材质。
指定到墙顶部或底部（在“自”列中选择顶部或底部）之间的距离作为“距离”。
指定内墙或外墙作为“边”。
如有必要，为“偏移”指定一个值。
负值会使墙饰条朝墙核心方向移动。
选择“翻转”以测量到墙饰条轮廓顶而不是墙饰条轮廓底的距离。
为“收进”指定到附属件（例如窗和门）的墙饰条收进距离。
如果需要墙饰条从主体墙中剪切几何图形，则选择“剪切墙”。
当墙饰条偏移并内嵌墙中时，会从墙中剪切几何图形。 在有许多墙饰条的复杂模型中，可以通过清除此选项提高性能。
如果希望墙饰条由墙插入对象进行剖切，请选择“可剖切”。
单击“OK”。
