排砖是建筑行业中花费时间最多的工程，如何提高排砖效率是众多砌体工程中需要考虑的项目。而在BIM技术的帮助下，我们可以通过自动排砖，提高墙体质量，稳定施工的进行，提高施工效率。接下里，就让我们根据案例，看一看BIM是如何进行排砖的吧。

    在Revit中，我们有时候会遇到需要制作普通红砖的自动排砖，那我们应该如何实现普通红砖的自动排砖呢？下面就教大家如何在Revit中，实现普通红砖的自动排砖。

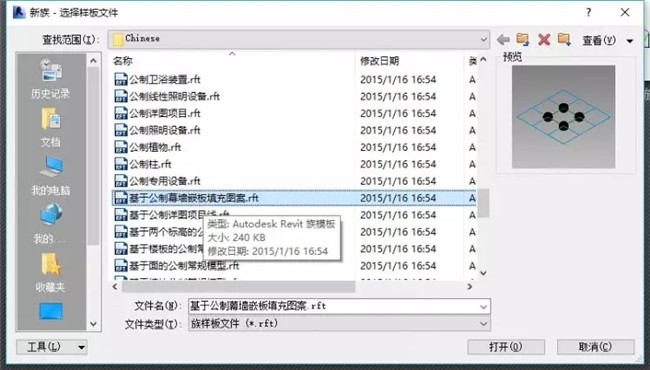

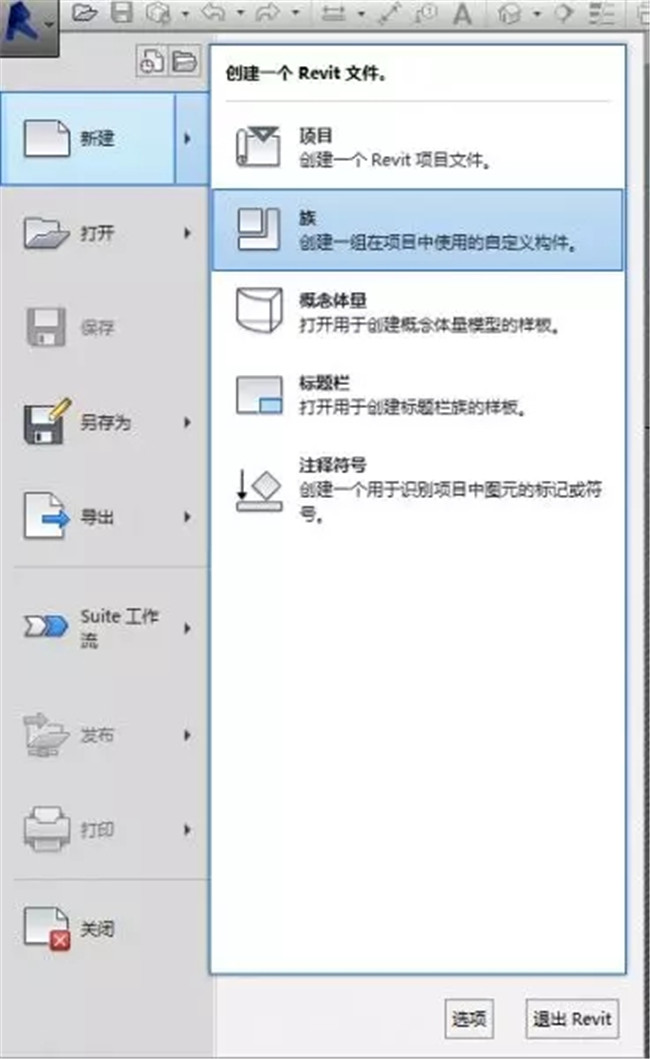

    1、打开新建族，找到族样板中“基于公制幕墙嵌板填充图案”，点击打开。

    2、打开以后，选中填充图案，将填充图案修改为“1/3错缝”，水平间距设置为“120”，垂直间距设置为“53”。

    3、点击参照，点击直线工具，将三维捕捉勾选。然后绘制一条线，右键取消，再绘制另一条线，右键取消。

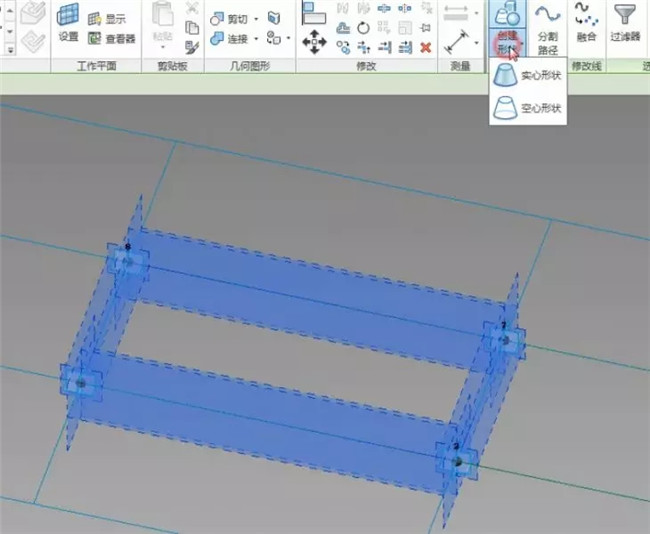

    4、然后选择参照平面，点击创建实心形状。修改高度为240。继续绘制另一块砖，高度为115。

    5、最后会形成这样一个构件，然后添加材质，添加参数。

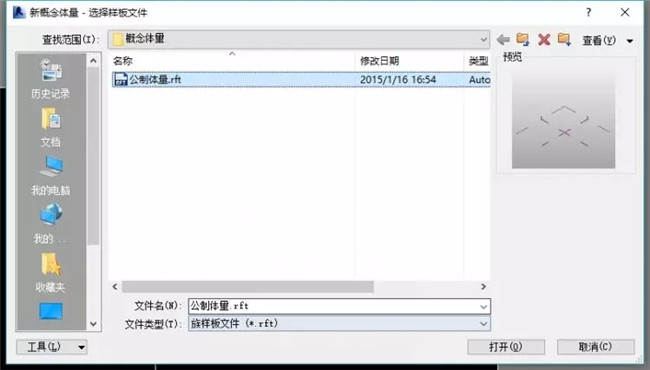

    6、新建概念体量，选择公制体量。

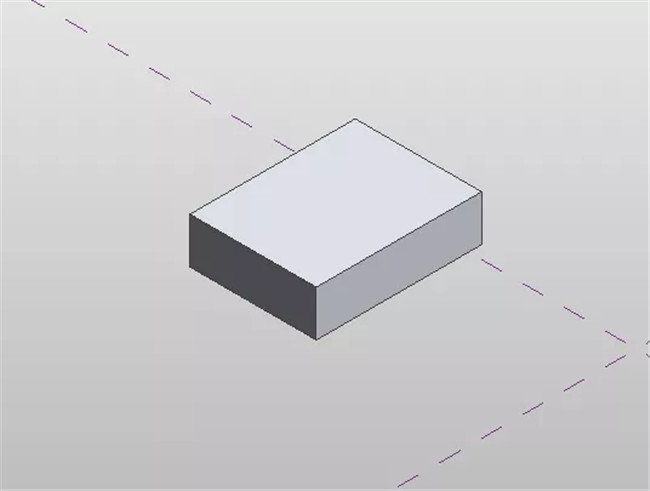

    7、在体量中创建一个长方体。

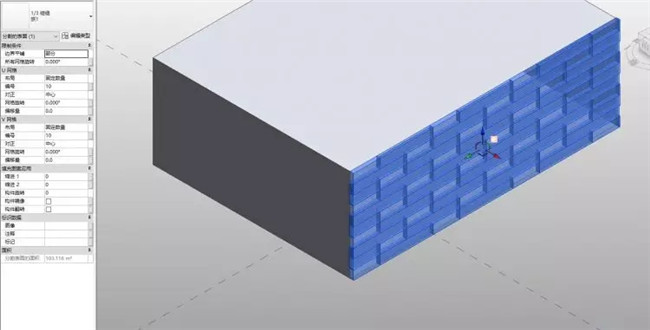

    8、把刚才绘制的红砖填充图案载入概念体量当中，然后选择长方体的一个面作为墙体。选中以后，点击分割表面，选择“1/3错缝族1”。

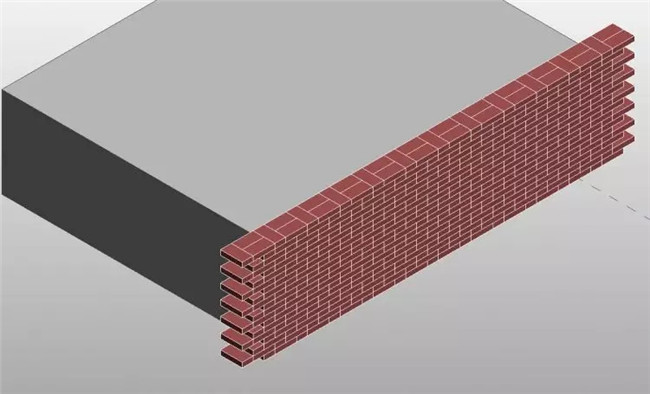

    9、选中红砖填充墙，在限制条件中边界平铺修改为“悬挑”；U网格中布局修改为“固定距离”，距离为“53”；V网格中布局也同样修改为固定距离，距离为“120”。修改之后，就是我们所需要的红砖排布。

    这种排砖的方法同样试用混凝土砌块、红砖，空心砖等砌筑墙体。

    BIM技术的灵活应用不仅仅帮助我们能够更好的观察建筑模型，同时也能够在施工中快速提取工程量，运用报表管理物料的安排，通过施工现场管理和BIM模型为现场施工提供了极大的帮助，改善了整体的工作效率。而在借助BIM软件进行排砖后，我们很直观的感受到对于精细管理与布置构造有着更为灵活的调整，较传统CAD排砖，排砖效率显著提高，砌筑质量明显改善。
