随着市政工程的建设，如今也有大量的BIM软件被广泛应用到国内的市政项目当中，而除了我们常见到的Bentley之外，Autodesk也有BIM软件能够应用于市政工程当中，而这就是Civil 3D。随着Civil3D在市政项目的广泛应用，如今大量的市政项目也都需要我们进行一定量的应用，接下来就跟着小编一起来看看Civil3D要如何应用吧。

    Infraworks软件是当前比较流行的一款道路方案展示软件，里边搭载了丰富的道路组件，供设计者做方案性设计。但对于实际道路的细节部分，Infraworks本身所提供的组件往往不能精确表达，这时可将Civil3D设计的准确道路模型导入其中，解决这一问题。笔者在这里简述如何将Civil3D设计的准确道路模型导入Infraworks中进行展示。

    一、Civil3D软件中的前期准备。(Civil3D具体的操作细节在这里就不多讲述，网上对应的教程都可以参照学习)

    1、用Civil3D部件编辑器Subassemblycomposer根据道路横断面图，编制对应的道路部件。（如下图所示）

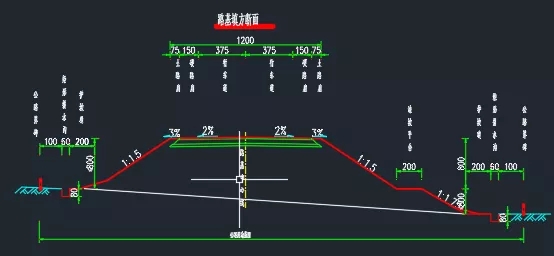

    道路横断面图

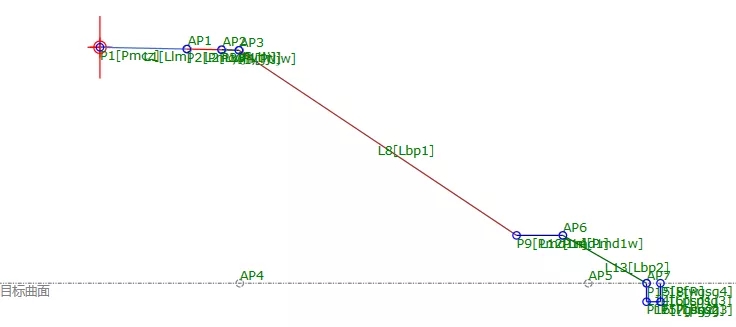

    道路部件

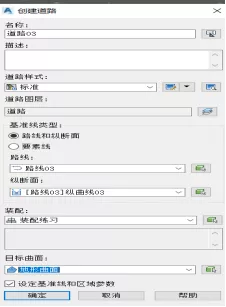

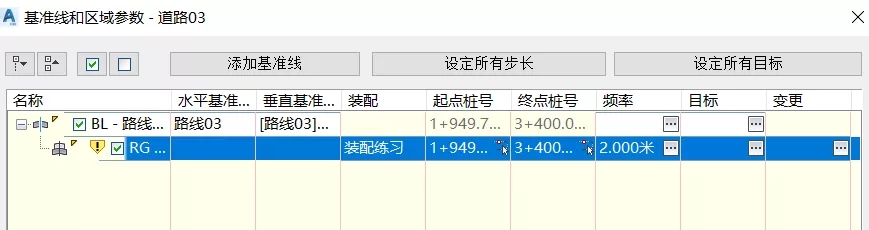

    2、在Civil3D中，按照路线平面图及纵断面图做出对应的道路中心线，将道路部件导入Civil3D中，然后创建装配，最后生成道路（如下图所示）。

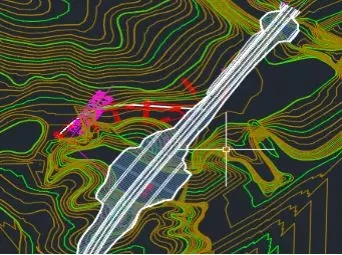

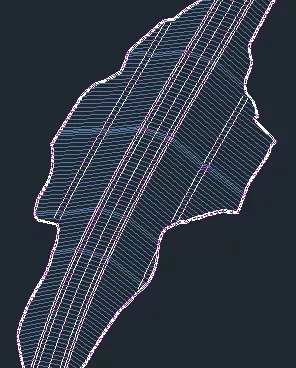

    3、此时的道路模型如图所示（不含材质）。

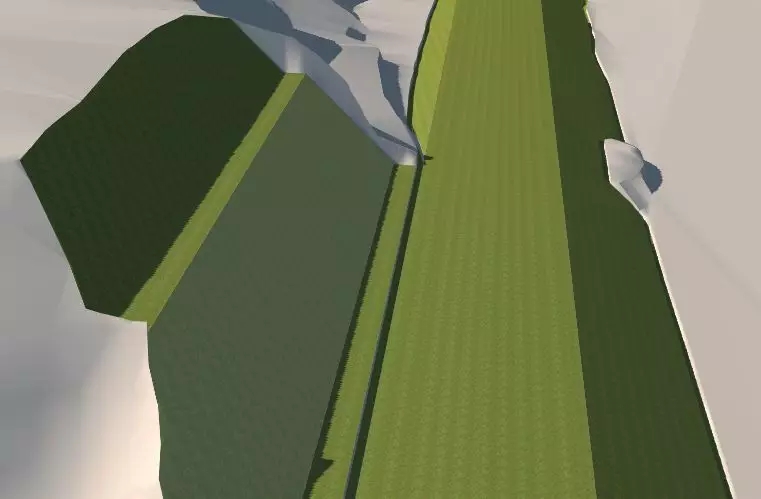

    4、打开“设定”选项，“常规”选项栏，点击“代码集样式”选项栏，打开“标准”选项，导入连接代码。打开“连接”，在“渲染材质”下，为道路的“连接代码”加材质。此时道路模型如图示

    5、点击“输出”菜单，导出对应的IMX文件。

    二、将IMX文件导入Infraworks中。

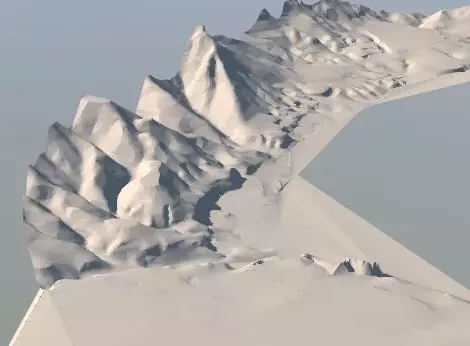

    1、在数据源中点击地形文件点配置，在地理位置选择对应的坐标系，然后点击“关闭并刷新”得到你的地形（如图示）。

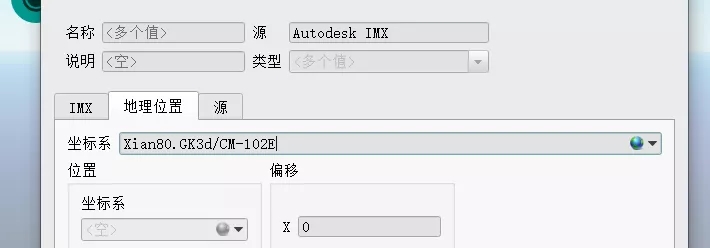

    2、点击道路进行配置，选择相同的坐标系，在“IMX”选项下勾选“使用道路区域而不是顶部曲面”命令，然后关闭并刷新得到你的道路模型（涵盖路面结构，边坡，马道，排水沟）。

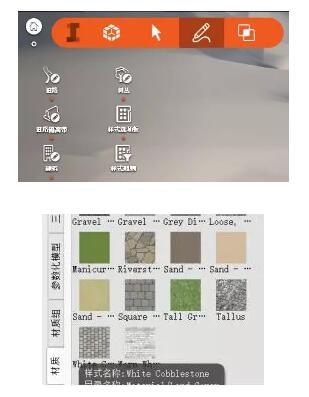

    3、材质替换（打开样式选项版，查找“材质”材质选项，对生成的路面结构、边坡等，进行材质更改）。

    4、材质替换后的道路模型如图所示。

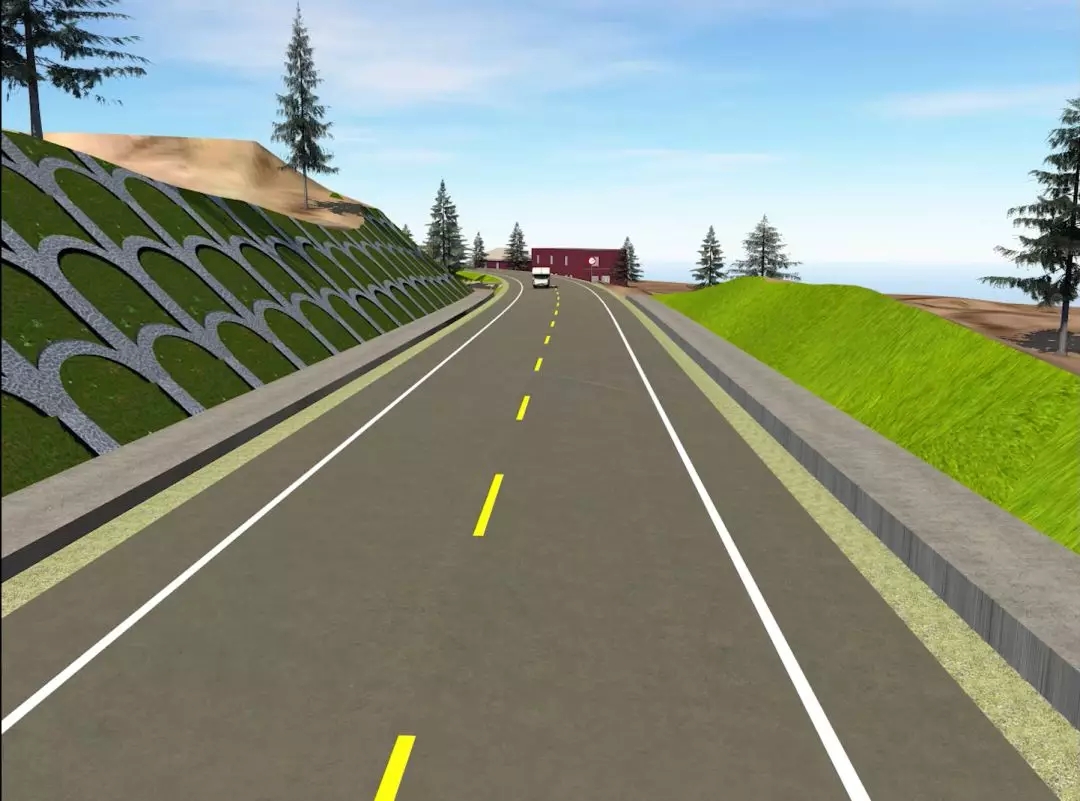

    普通道路模型

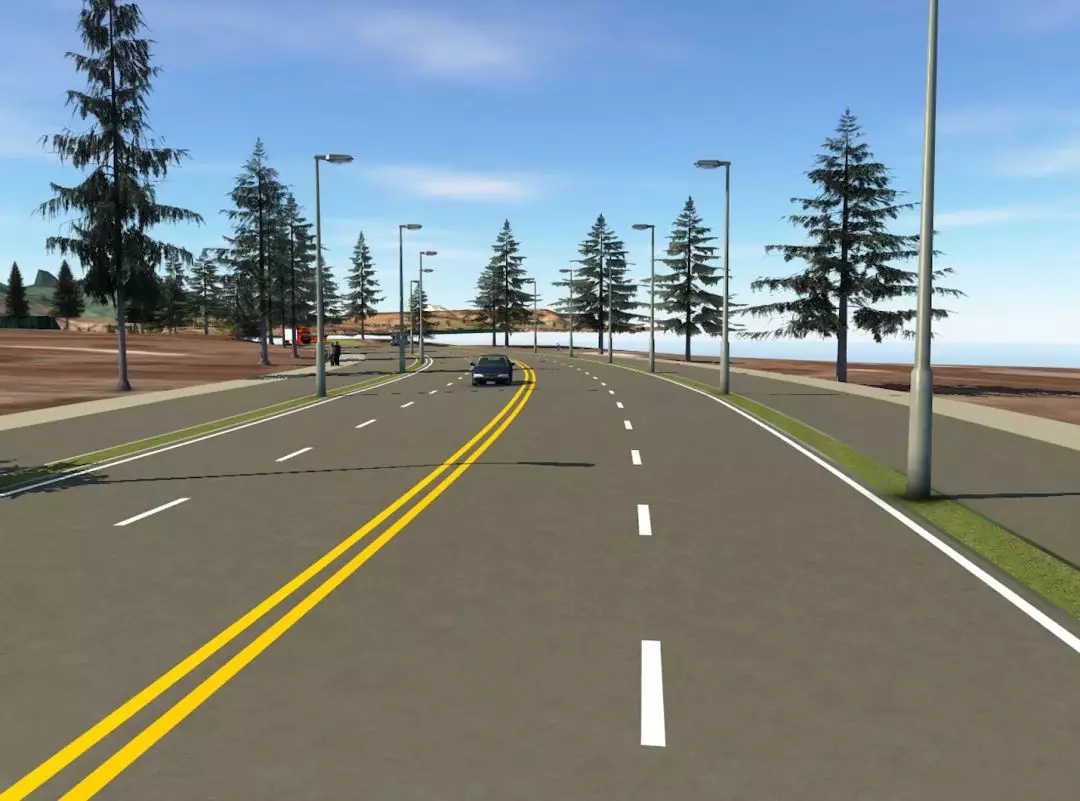

    市政道路模型

    此方法的道路及其附属结构可以与地形完美契合，并且图纸上的道路边坡、马道、排水沟都可以展示出来。
