编辑复杂墙连接

不建议使用“墙连接”工具来编辑涉及超过 4 面墙、跨多个楼板，或存在于多个工作集中的墙连接。对于这些更为复杂的连接，请使用以下基本过程根据需要编辑各面墙。

注： 复杂墙连接可以具有许多可能的配置。您可能必须逐步执行数百项配置，才能找到所需的配置。

1. 如果可以，将全部相关工作集设置为可编辑的。

2. 选择连接墙之一，并使用其“拖曳墙端点”控件将墙移出连接。

3. 将墙端点拖曳回连接中的其他位置。

   提示： 使用状态栏上的捕捉点、捕捉线和反馈帮助精确指示新位置。

4. 如果自动创建的连接没有产生所需配置，则对于选定墙的连接端可以不允许连接，再次移动该连接端，然后使用“连接几何图形”工具重新创建连接。

5. 根据需要，针对连接中的选定墙和其他墙重复前 3 个步骤。

不允许墙连接

默认情况下，Revit 会创建两面墙相交的连接。但是，必要时可以阻止对选定墙进行连接。

例如，如果要在墙之间保持较小的伸缩空间，则可以通过不允许对邻近墙端点的一端进行连接来实现此目的。

两面有 3/8 英寸膨胀缝的水平墙

不允许连接对解决复杂连接也很有用。例如，如果向复杂连接添加墙时生成了不需要的结果，则可以不允许连接到所添加的墙，然后使用“连接几何图形”工具清理此墙和其他墙之间的连接。

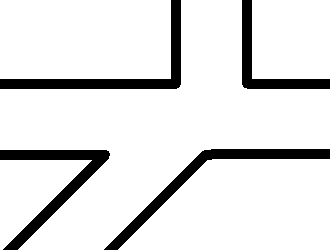

墙连接自动清理

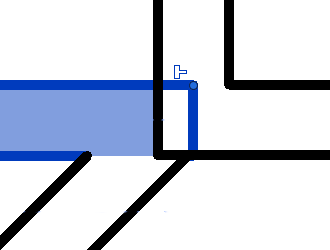

带有不允许连接的选定墙

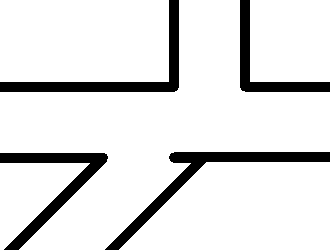

使用“连接几何图形”之后清理的墙

对于与任何中部-端面相对的墙端点，不允许连接的过程会稍有不同。

不允许墙端点连接的步骤

1. 选择墙。

2. 在墙端点控件（要在其中不允许连接）上单击鼠标右键，然后单击“不允许连接”。

   墙的端点现在无法连接到另一面墙。

   如果要再次允许连接，请在墙端点控件上单击鼠标右键，然后单击“允许连接”或单击墙端点上方的 （允许连接）。

不允许在中部-端面进行连接

1. 打开中部-端面在其中可见的平面视图，然后选择墙。

   提示： 如果只有带有中部-端面的墙的各个端可见，则您可能需要调整剖切面高度。 有关详细信息，请参见关于视图范围。

2. 单击中部-端面上方的 （不允许连接），或单击鼠标右键，然后单击“不允许连接”。 请注意，此时  变为 。

中部-端面现在无法连接到另一面墙。

如果要再次允许连接，请单击中部-端面上方的 ，或单击鼠标右键，然后单击“允许连接”。



禁止中部端面连接
