将墙附着到其他图元

放置墙之后，通过将其顶部或底部附着到同一个垂直平面中的其他图元，可以替换其初始墙顶定位标高和墙底定位标高。 通过将墙附着到其他图元，可以避免在设计修改时必须手动编辑墙的轮廓。

其他图元可以是楼板、屋顶、天花板、参照平面，或位于正上方或正下方的其他墙。 墙的高度随后会增大或减小（如有必要），以便与附着图元所表示的边界一致。

注： 有关将墙附着到其他墙的信息，请参见墙连接。

将墙附着到屋顶的效果

适用以下准则：

• 可将墙的顶部附着到非垂直的参照平面上。

• 可将墙附着到内建屋顶或内建楼板。

• 如果墙的顶部当前已附着到了一个参照平面上，则当再将此顶部附着到第二个参照平面上时，会将此顶部从第一个参照平面上分离。

• 您可以附着在同一个垂直平面中平行的墙，即，位于彼此的正上方或正下方。

将墙附着到其他图元

1. 在绘图区域中，选择要附着到其他图元的一面或多面墙。

2. 单击“修改|墙”选项卡“修改墙”面板“附着顶部/底部”。

3. 在选项栏上，选择“顶部”或“底部”作为“附着墙”。

4. 选择墙将附着到的图元。

从其他图元分离墙

1. 在绘图区域中，选择要分离的墙。

2. 单击“修改|墙”选项卡“修改墙”面板“分离顶部/底部”。

3. 选择要从中分离墙的各个图元。 或者，如果要同时从所有其他图元中分离选定的墙（或者您不确定附着了哪些图元），请单击选项栏上的“全部分离”。

编辑墙轮廓

在大多数情况下，当您放置直墙时，墙的轮廓为矩形（在垂直于其长度的立面中查看时）。如果您的设计要求其他的轮廓形状，或要求墙中有洞口，可在剖面视图或立面视图中编辑墙的立面轮廓。

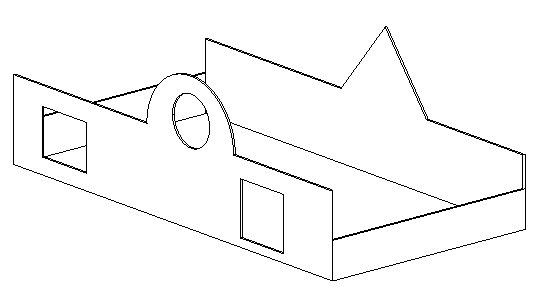

带有非矩形的墙和剪切的洞口的设计

注： 不能编辑平面中圆弧或椭圆墙的立面轮廓。若要在圆弧、椭圆或半椭圆墙中放置矩形洞口，请使用“墙洞口”工具。

编辑墙的轮廓

1. 在绘制区域，选择墙，然后单击“修改 | 墙”选项卡 “模式”面板 “编辑轮廓”。

2. 如果活动视图为平面视图，则将显示“转到视图”对话框，提示您选择相应的立面视图或剖面视图。

   当相应的视图打开时，墙的轮廓会以洋红色模型线显示。



3. 使用“修改”和“绘制”面板上的工具根据需要编辑轮廓。

   提示： 进入草图模式后，在移动和编辑矩形时，将显示基准面以指示这面墙原始的形状和尺寸。如果所绘制的线捕捉到基准面，则线的端点将会自动与平面对齐，除非已将它们的锁定明确取消。 如果取消了对绘制线的锁定，则可以独立于基准面来修改它们。如果退出了草图模式，且绘制线依然对齐，当移动基准操纵柄时，绘制线也会同时移动。

• 删除线，然后绘制完全不同的形状。

• 拆分现有线并添加弧。

• 绘制洞口。

4. 完成后，单击 （完成编辑模式）。

注： 如果要将已编辑的墙恢复到其原始形状，请选择该墙，然后单击“修改 | 墙”选项卡 “模式”面板 （重设轮廓）。

创建中部-端面

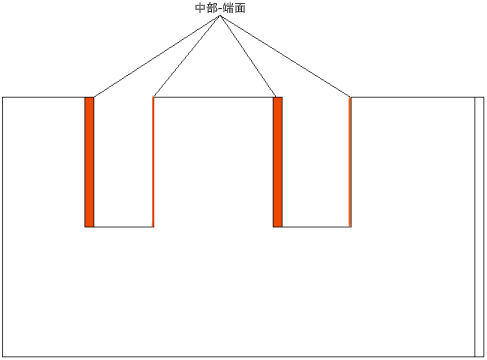

编辑跨多个标高的墙的立面轮廓并创建槽（如下所示）时，新的垂直边表示侧柱（其在 Revit 中称为中部-端面）。其他墙可以形成与中部-端面的转角连接。

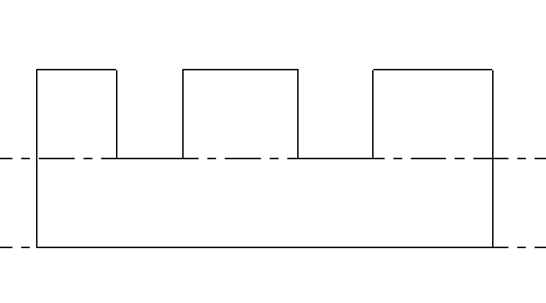

为创建槽而进行了编辑的墙立面轮廓

三维视图中已编辑的墙

您还可以使用“墙洞口”工具来创建中部-端面。

更改墙类型

创建墙时，可以指定其类型。 也可以随时更改现有墙的类型。

若要更改指定给现有墙的墙类型，请在绘图区域中选择墙，然后更改“类型选择器”设置。

或者，可以选择墙并将其他选定的墙转换为同一类型，如使用“匹配类型”工具修改图元类型中所述。

绘制墙体技巧

在添加墙时，请遵循以下最佳做法以成功建模并提高工作效率。

• 对多楼层建筑创建外墙时，请使用从最底层向最高层扩展的墙。使用多个墙或叠层墙以用于材质更改或墙构造更改（墙类型）。

• 要使墙的方向在外墙和内墙之间翻转，请选择墙并单击显示在它旁边的蓝色翻转控件。 翻转控件总是显示在 Revit 理解为外墙的那一侧。

• 墙体不会自动附着到其他建模构件上，例如屋顶和天花板。 必须使用“附着”工具和“分离”工具来明确地附着墙体。 请参见将墙附着到其他图元。

• 当绘制墙时，可以通过为选项栏上的“偏移”指定值来设置其与光标的偏移距离。 可以指定测量偏移时基于的定位线。

注： 在使用椭圆或半椭圆绘图工具创建墙时，“偏移”选项不受支持。

• 可从项目浏览器访问墙类型属性。 在项目浏览器中，依次展开“族”、“墙”以及一个墙族，然后在墙类型上单击鼠标右键。 单击“属性”可访问“类型属性”对话框，可在其中修改墙属性。

• 如果重命名或创建一种墙类型，请在名称中指示墙功能，并在“类型属性”对话框中指定“功能类型”属性（内墙、外墙、基础墙、挡土墙、檐底板或核心竖井）。

• 默认情况下，内分隔墙的墙顶定位标高设置为上方标高。

• 可以在两面墙之间拖曳附属件，如门和窗。

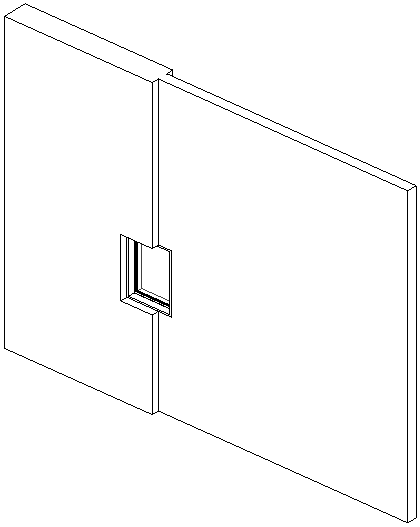

  放置在两面墙连接处的窗

• 将附属件放置在厚度不同的主体之间时（如上所示），可以相对于其主体调整附属件的厚度。选择附属件并单击“拾取主要主体”。选择希望该附属件调整厚度以匹配的主体。附属件厚度将根据选定主体的厚度进行调整。 如果稍后删除了主体，附属件也会随之删除。

• 如果在选项栏上选择“半径”，然后将两面直墙的端点相连接，则会以指定半径在这两面墙之间创建一个圆角。

• 若要提高性能，请执行以下操作 ：

• 避免对建筑模型（和墙）进行过度建模或过度约束，以减小项目尺寸、降低复杂性。

• 在视图中显示墙层信息时要谨慎。 尽可能最大程度地降低详细程度。
