Revit官方教程丨关于Revit墙体的介绍
与建筑模型中的其他基本图元类似，墙也是预定义系统族类型的实例，表示墙功能、组合和厚度的标准变化形式。
通过修改墙的类型属性来添加或删除层、将层分割为多个区域，以及修改层的厚度或指定的材质，可以自定义这些特性。
通过单击“墙”工具，选择所需的墙类型，并将该类型的实例放置在平面视图或三维视图中，可以将墙添加到建筑模型中。
要放置实例，可以在功能区中选择一个绘制工具，在绘图区域中绘制墙的线性范围，或者通过拾取现有线、边或面来定义墙的线性范围。 墙相对于所绘制路径或所选现有图元的位置由墙的某个实例属性的值来确定，即“定位线”。
在图纸中放置墙后，可以添加墙饰条或分隔缝、编辑墙的轮廓，以及插入主体构件，如门和窗。
注： 创建墙后，可能需要核查文件以便 Revit 查阅数据结构并更正在模型中找到的问题。 若要核查项目文件，请打开项目，然后在“打开”对话框中，选择“核查”选项。

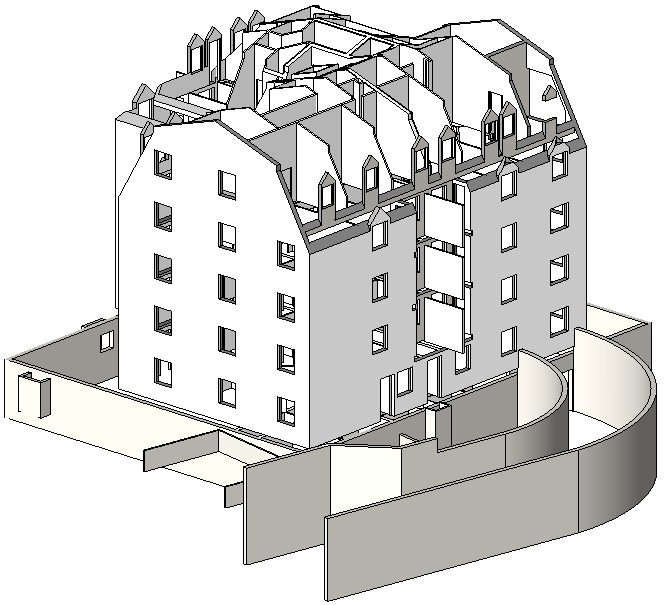

墙的三维视图
