Tekla转Revit应该怎么操作才能使杆件不丢失？
【原文来源：腿腿教学网 // 原文标题：Revit中如何设置闭合的圆形参数化阵列模型？】
总体思路：从Tekla输出IFC导入到Revit
具体操作方法：

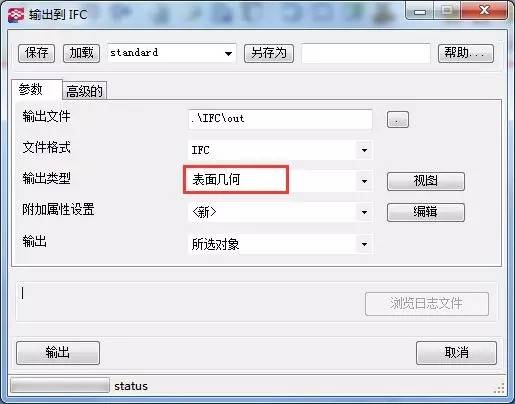

1、在tekla（以20.1版本为例）中选中需要导出的构件，输出fic，弹出对话框
一定要注意，红框框出的地方一定要选择表面几何，其它的可能会丢东西

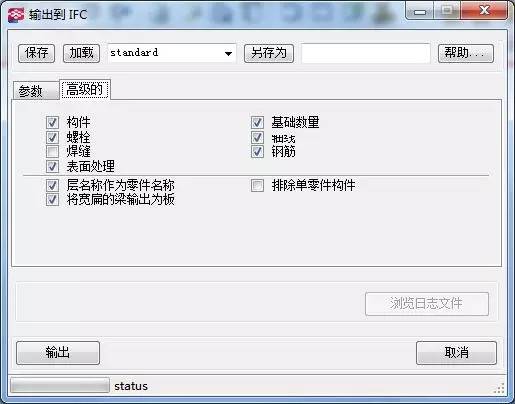

上面的高级的选择一定要看清楚，很多朋友说螺栓没了，轴线没了，那就是你输出ifc的时候没有选择

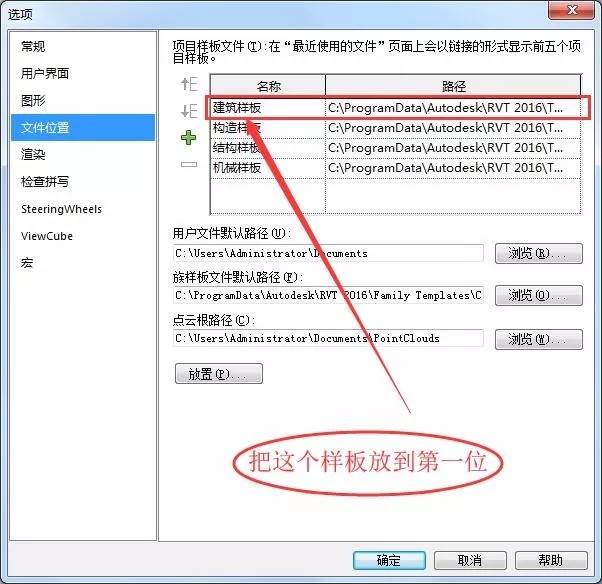

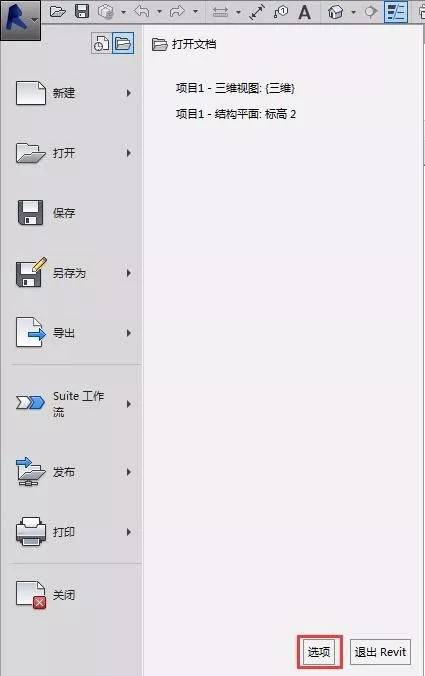

2、然后用2016以上版本的Revit打开建筑样板新建一个项目，插入，链接IFC，等完成后会在ifc文件夹内生成一个同命名的revit文件，然后不用保存关闭revit软件，打开生成的revit文件就OK了（一定要关闭后再打开这个保存的revit文件，要不然你又会觉得丢杆件了）(打开revit文件里面什么都没有，在选项中把建筑样板文件的位置移动到第一个，

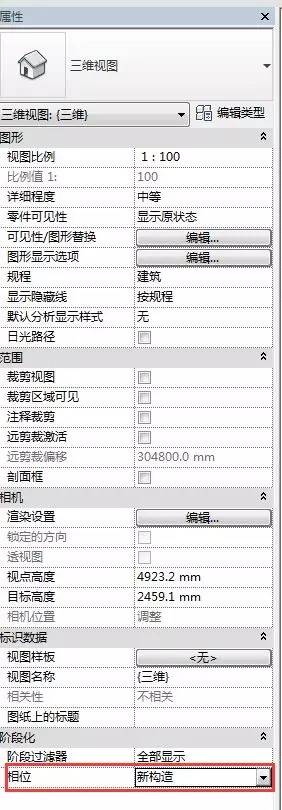

重启软件打开文件3D视图下就可以了，还是没有显示的话就在属性里面把相位改改)
