随着人们生活水平的提高，我们对于现代城市生活要求也越来越高，而随着全民健身等方针的出台，城市中合理规划体育馆等健身中心项目也势在必行。那么在如今的建筑行业当中，BIM技术是否能够帮助这一类市政项目的建成呢？根据这一则案例，让我们来看看BIM技术在市政项目中的应用过程吧。

    项目概况

    该项目位于中国内蒙古自治区呼和浩特市赛罕区，是响应国家全民健身计划项目的重要组成部分。规划可用地面积91437㎡，地上总建筑面积33000㎡。建筑分为两大功能区：A区为5000座的多功能体育馆，在休闲健身的基础上需满足赛事要求；B区为包含游泳馆、篮球、网球馆等功能的全民健身中心，并设置300座的剧场供公益演出使用。该项目荣获2017年中勘协“创新杯”BIM设计大赛?最佳文化体育BIM应用奖等奖项。

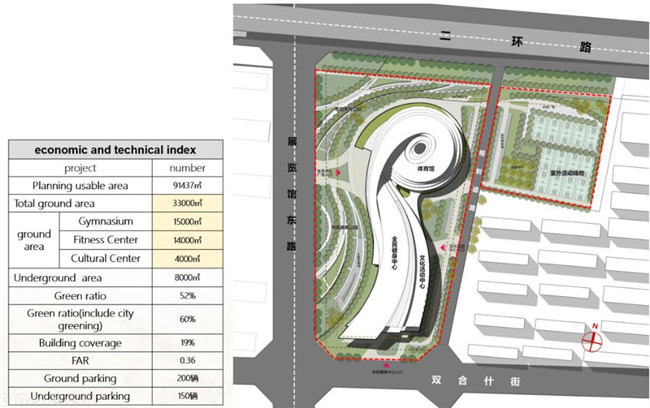

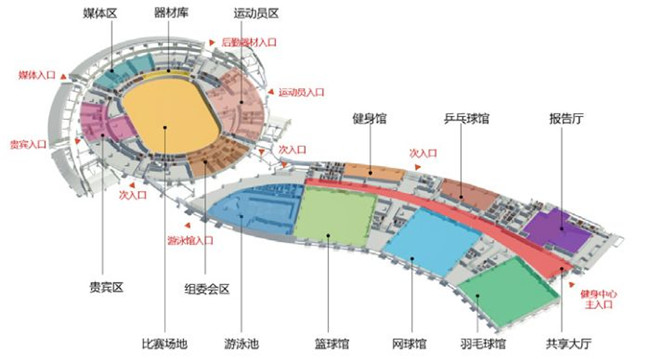

    ▲全民健身中心总平面图

    项目亮点

    这个项目建筑形体复杂，对于如何完成与建筑空间相契合结构体系，如何在复杂的空间里协调各专业，如何更加全面完整地表达施工图设计等等，都给设计带来了很多挑战。其亮点可以综述为：

    1.建筑形体通过参数化设计，使形体与使用功能完美平衡

    2.参数化设计辅助分析模拟，进行结构体系计算，为多变化形体的结构定位提供支持

    3.BIM技术实现复杂空间协同设计，有效利用消极空间

    4.参数化手段进行表皮优化，减少屋顶嵌板规格，控制成本

    5.参数化助力构件信息表达，便捷对接数字加工及现场装配

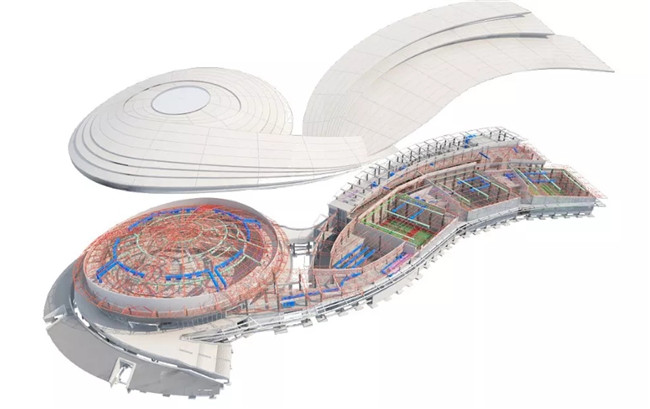

    ▲项目全专业模型

    BIM技术各阶段应用点

    (一)方案确定

    建筑方案取材中国传统文化如意祥云的立意，结合蒙古的传统乐器、蒙古包、蒙古服饰等文化印记，将建筑形体舒展柔化，形成一种灵动蜿蜒的趋势，飘逸流畅。

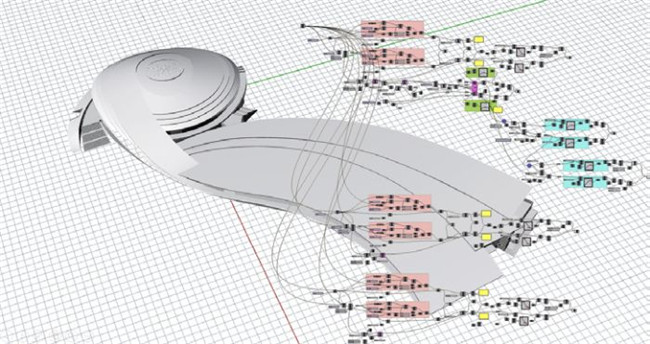

    ▲屋顶参数化模型

    ▲首层平面图

    (二)扩初阶段

    建筑设计方面，兼顾体育馆多功能使用性质确定场地尺寸及看台区域。

    结构设计方面，有效利用BIM技术进行下部混凝土结构与屋面钢结构设计，并与各专业实时协同。

    混凝土框架部分，通过关联接口，实现了AutodeskRevit模型与结构计算模型的信息双向互导、实时更新。

    屋面钢结构部分，采用参数化手段紧密贴合建筑完成面，生成结构构件定位线，导入计算软件，完成钢结构设计，并导回AutodeskRevit，实现后续深化。

    机电设计方面，结合空间进行管线路由预排布。

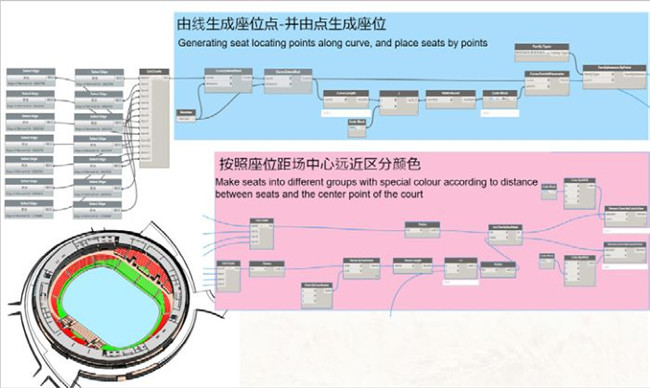

    ▲AutodeskDynamo座椅排布

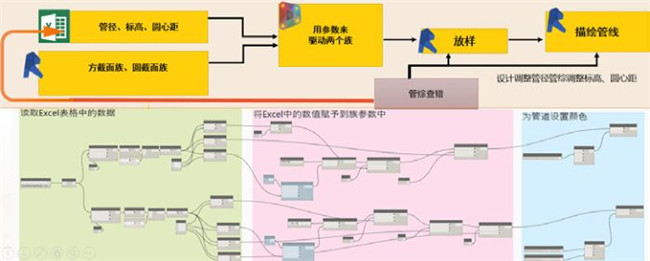

    ▲AutodeskDynamo预排布管线

    (三)施工图阶段

    在施工图设计阶段，对设计模型持续完善，利用参数化手段结合加工及施工进行构件优化，同时实现全专业出图，将施工图模型信息完整表达，便捷对接数字加工及现场装配。

    在结构图中，通过AutodeskRevitAPI，高效准确的使构件信息通过图纸完整表达，对接现场施工。/在桁架空间定位图中，节点编号的标注是通过AutodeskRevitAPI完成。

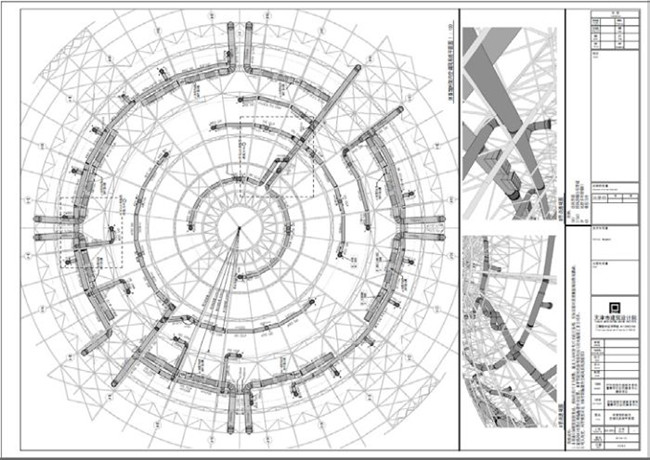

    机电深化部分，利用BIM，推敲风道系统对空间的影响，配合结构桁架进行路由设计，达到视觉与系统性能的协调。

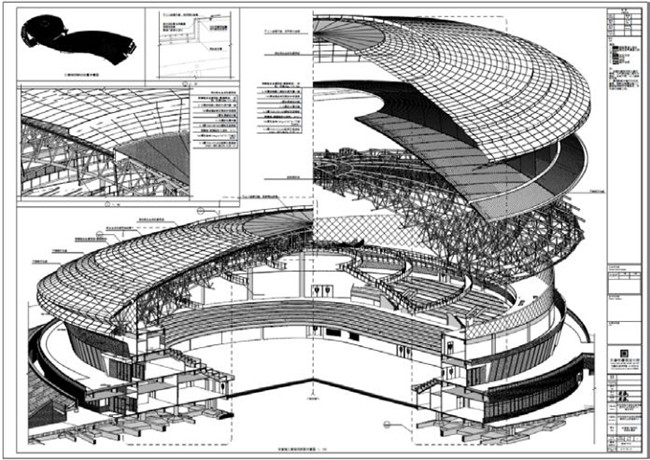

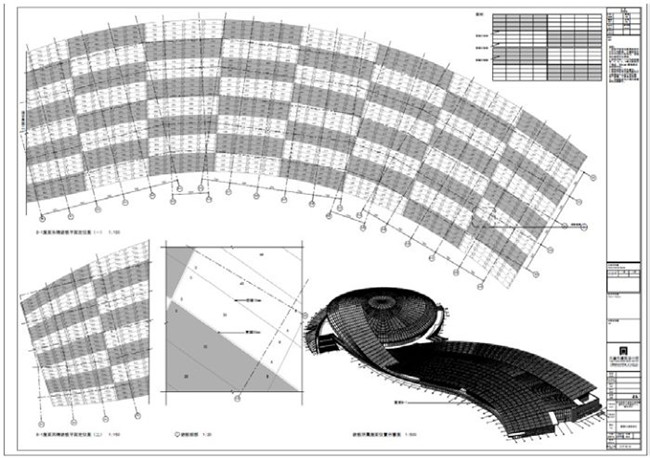

    ▲嵌板出图

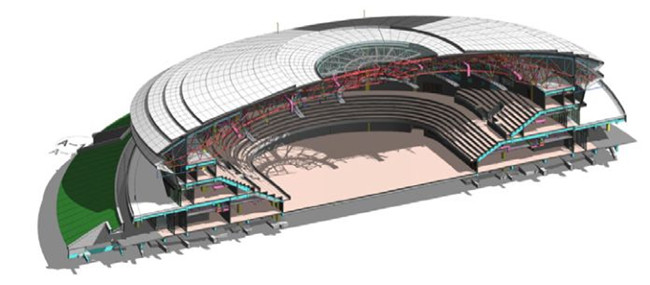

    ▲三维协同模型

    ▲建筑专业出图

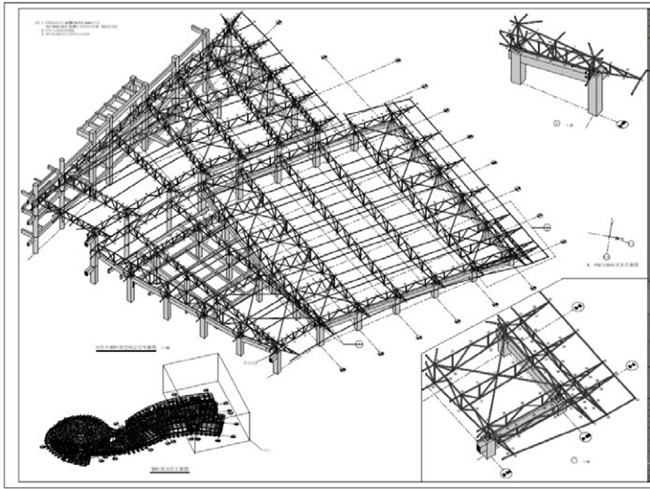

    ▲结构专业出图

    ▲机电专业出图

    结语

    本项目全专业采用BIM技术结合参数化手段进行协同，共同实现复杂建筑空间设计，体现BIM三维设计的优势与价值。随着项目进展，将不断创新应用BIM技术，挖掘BIM的应用价值。此项目是我们对于参数化结合AutodeskRevit三维设计的典型案例，经过不断的探索与实践，形成了参数化设计模式与方法，对于以后的参数化项目有指导借鉴意义。
