在Revit中如何设置阴影与照明？
【原文来源：腿腿教学网 // 原文标题：在Revit中如何去设置阴影与照明？】
在绘制模型时，有时候需要做一个模型阴影，那么，在Revit中如何去设置阴影，我们需要做哪些步骤呢?
接下来，就给大家介绍如何设置阴影与照明。
步骤1：打开任意项目文件，切换到三维视图，在单击“显现”选项卡中的“视觉样式”，选择“图形显示选项（G）”，如图所示：

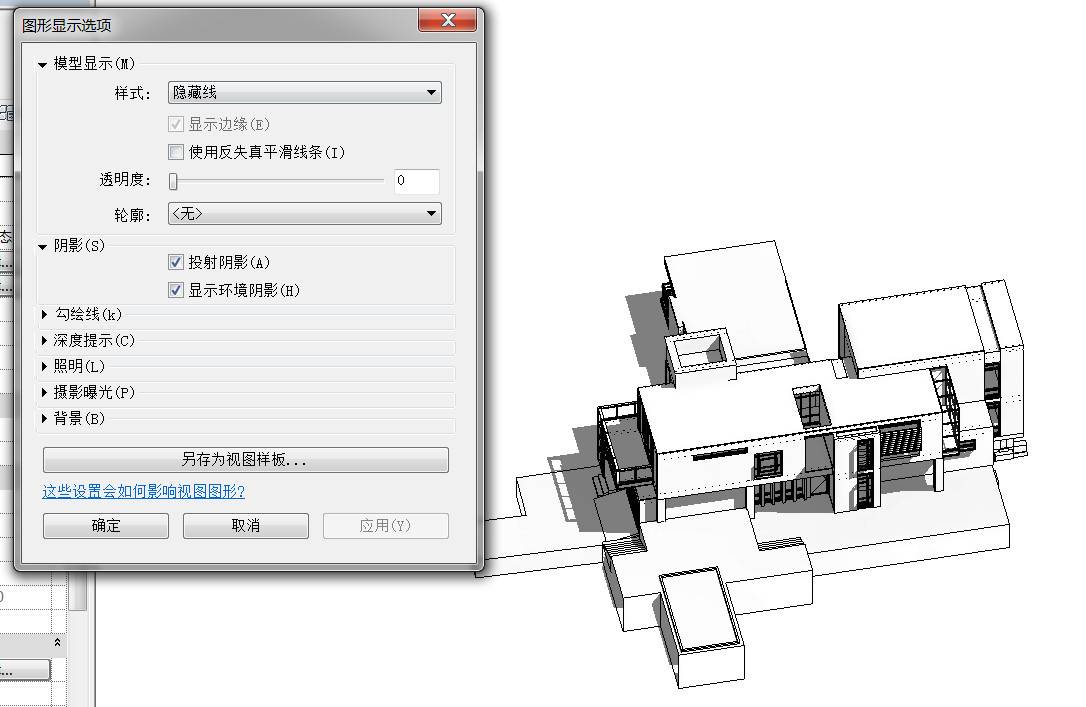

在弹出的“图形显示选项”对话框中，将“样式”改为“隐藏线”，在单击“阴影”下拉键，勾选“投射阴影（A）、显示环境阴影（H）”，如图所示：

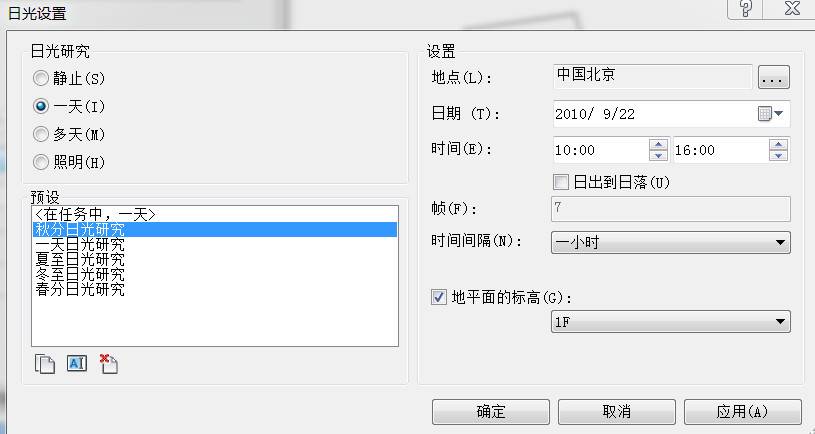

步骤2：点击“照明”下拉键，单击“日光设置”，在“阳光设置”对话框中，可选择“日光研究”面板中的“静止、一天、多天、照明”等方式来设置阳光的照明状态，例如在“日光研究”面板中选择“一天”，在“预设”面板中选择“一天日光研究”，然后在“设置”面板中，设置“时间”为“10:00-16:00”，其余不变，单击“确定”，如图所示：

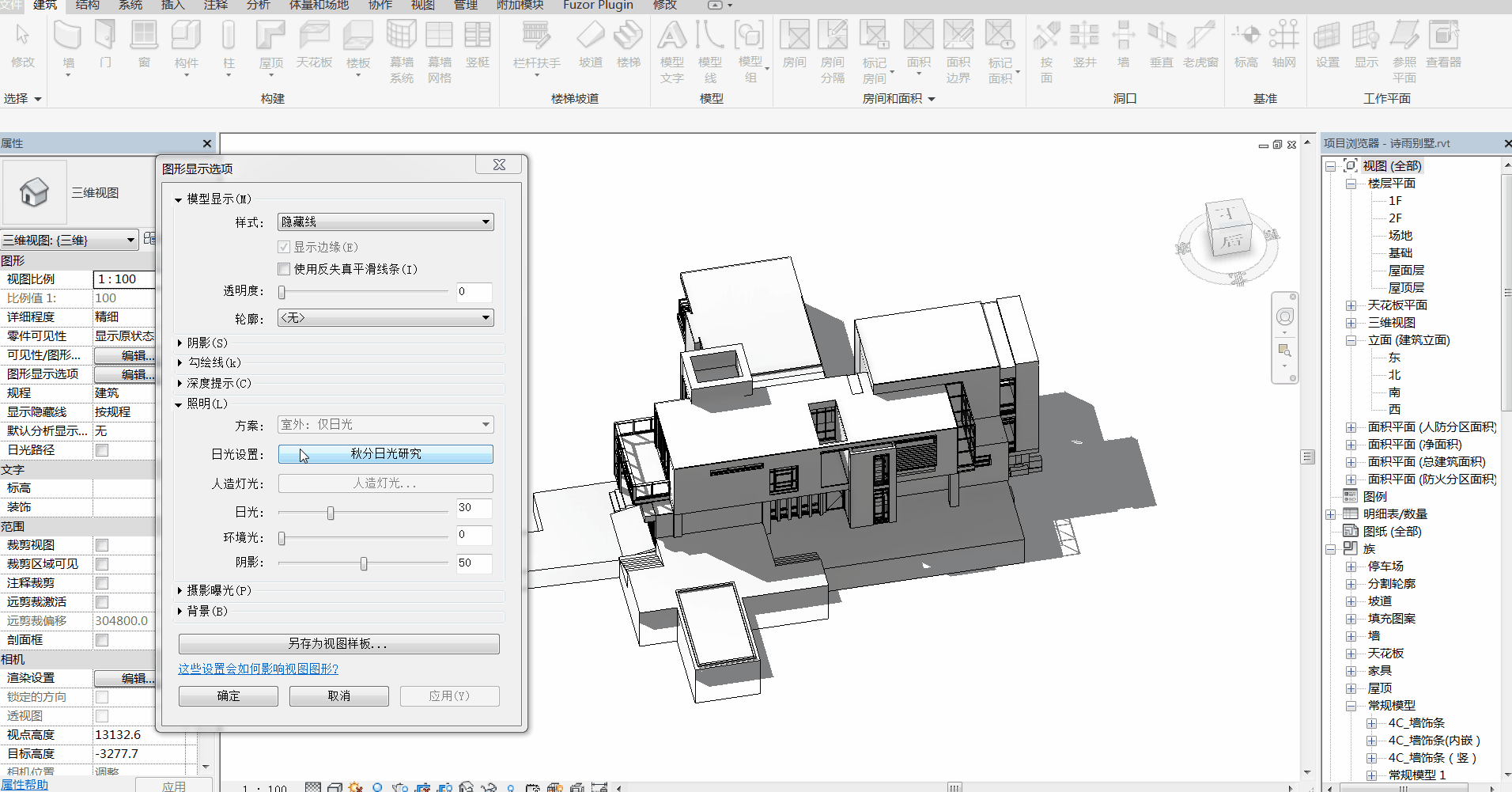

步骤3：单击“关闭日光路径”选择“日光预览研究”，在左上角就多出“播放器”，单击“播放器”播放键，放映阳光阴影一天的变化。如图所示：

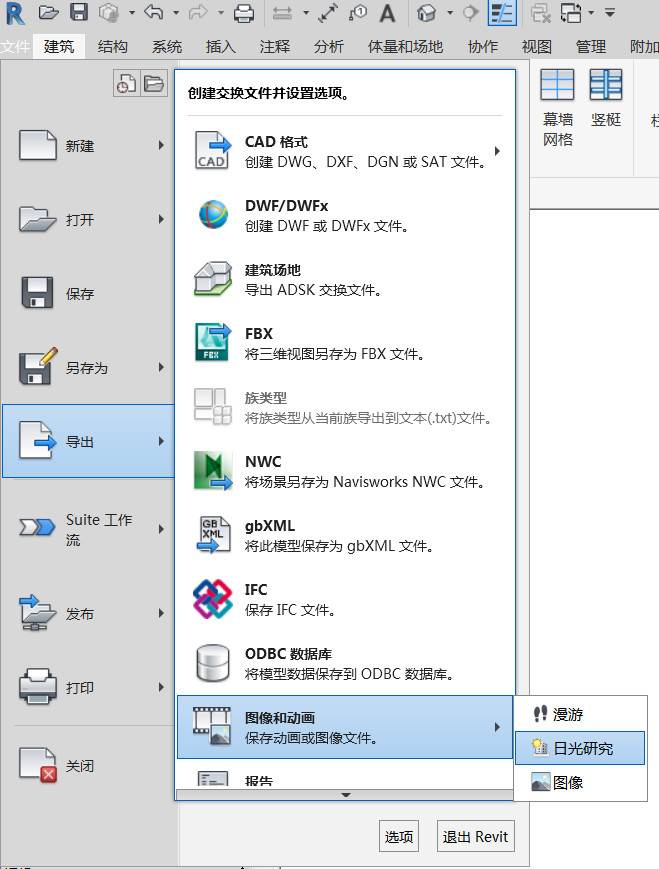

步骤4：单击“文件”，选择“导出>图像和动画>日光研究”，如图所示：

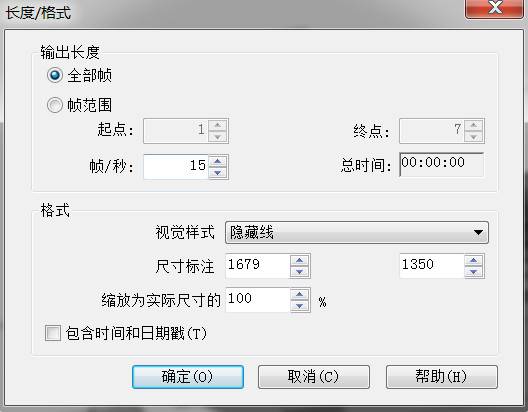

在弹出的“长度/格式”对话框中，勾选“包含时间和日期戳（T）”，其余不变，单击“确定”，如图所示：
