随着BIM技术在建筑领域的应用范围非常广泛，同样，BIM技术在结构设计中的应用依然逐渐在结构设计中得以体现。在进行建筑结构设计过程中,运用BIM技术,可以有效规避潜在的问题,保证设计的有效性和安全性,提升设计效率,为后续工程建设提供可视化的依据,保证建筑工程建设顺利进行。下面就由小编来简单说说BIM软件Revit在进行结构设计计算时都会用到的常见方法吧。

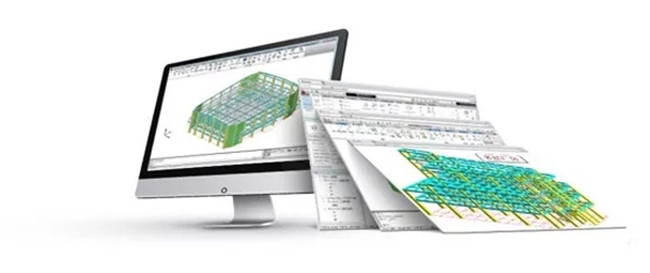

基于Revit模型结构设计计算概述

基于Revit模型结构设计计算，创建BIM模型是第一步。Revit模型创建应该遵循结构软件对接要求进行模型准备。在Revit中创建只包含构件尺寸等基本信息的结构专业初期模型，并利用程序间的模型数据转换接口将Revit模型导人到结构分析计算软件中（如:PKPM、YJK、Midas等）进行结构整体分析和构件配筋计算等，接着将计算调整完成后的模型重新返回到Revit中，对模型附加更多的信息，然后在Navisworks软件中将所有专业的模型合并，进行专业协调。在Revit中调整模型，并利用给构件附加配筋信息的方法导出结构平法施工图。

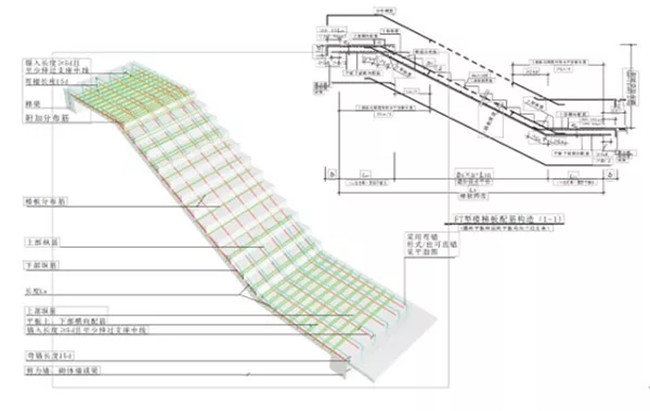

Revit模型对接方法详解

基于Revit模型结构设计计算其对接软件众多，下面以目前市场上常见对接结构设计软件给大家带来介绍：

（1）Revit模型导入YJK中进行结构分析计算

需要安装YJK-REVIT转换接口，在Revit软件中出现“盈建科数据转换接口”插件菜单。在设置好文件路径，以及需要生成的楼层标高和基本构件类型后，对构件截面进行匹配，即将Revit中的族匹配成YJK可以识别的截面形式，设置好转换参数后就可以生成YJK外部接口文件(*.ydb)了。

打开YJK结构分析设计软件(YJK)，导入ydb文件即生成YJK计算模型，检查模型的完整性和正确性。

（2）Revit模型导入PKPM中进行结构分析计算

PKPM与Revit联合开发了一款模型数据交互的接口程序R-STARCAD,接口程序安装后会附加在Revit的功能条上。导出模型时可以设置导出的构件类型，还可以设置导出的荷载选项。模型选项要选择几何模型，接口程序目前还不支持Revit的分析线模型。

接口程序中的偏心均是节点对轴线交点或定位网格对轴线的偏移距离，偏心的正负号跟PKPM的定义是相同的。因为PKPM中-个节点或网格只能布置一个构件，所以这个偏心归并距离的设置要避免将Revit模型中的定位节点或定位网格归并到同--段轴线或轴线端点上，以防止构件的丢失。这个偏心值的设置一般取模型中构件的最小间距和截面最大宽度的最小值。接口程序自动对Revit中常用的“族”库进行了参数的智能匹配，只需对截面的匹配规则进行确认即可，如果匹配有误，可以手工选择对应的截面参数值。

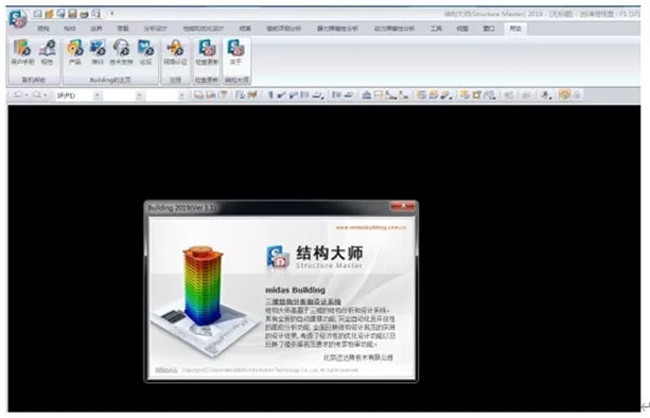

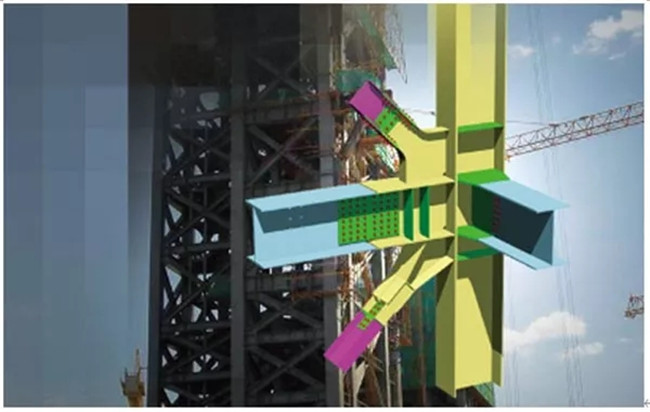

（3）Revit模型导入Midas中进行结构分析计算

利用MidasLinkforRevitStructure接口程序可以直接在MidasGen和Revit之间进行模型数据的转换。接口程序可以直接将Revit模型数据导入到MidasGen,并且根据MidasGen中模型修改，更新Revit模型文件。该转换程序安装后成为Revit的一个插件，而MidasGen文本文件(*.mgt)将被用于导入导出过程。

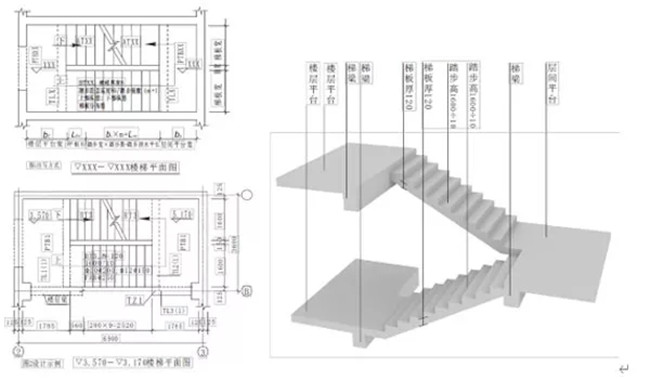

随着BIM技术的深入研究与应用，如今BIM软件的数量也在不断增多，BIM软件的对接问题也成为了众多BIM应用中需要考虑到的问题。以Revit软件来言，BIM技术目前在结构在设计中的应用依然是存在弊端，故目前主要应用以与其他软件对接应用为主。因此在我们进行BIM结构设计计算的过程中，还需要考虑到BIM软件的应用问题，做出合理的判断与选择。
