随着如今人们生活水平的提高，我们的审美也在不断提高，对于建筑设计中的幕墙设计也有了全新的概念理解。那么在随着BIM技术逐渐覆盖建筑设计与施工之后，我们又要如何应用BIM技术来完成幕墙设计呢？让我们一起来看看吧。

一、项目基本介绍

1、项目背景

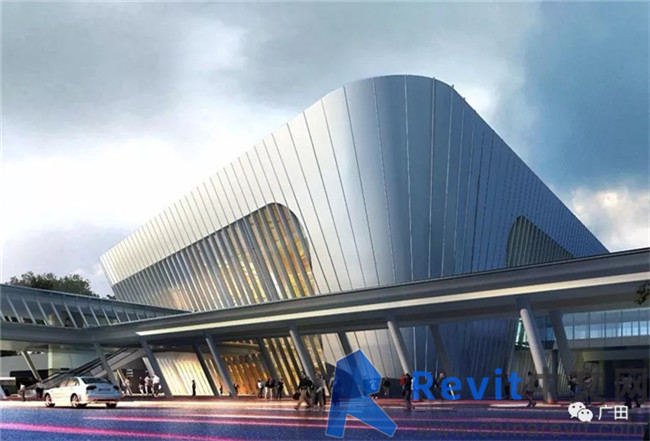

深圳莲塘口岸是深圳东部的综合性客货口岸，作为深港两地共建工程，被列为广东省、深圳市重点工程，同时也是深圳市建筑工务署重点督导项目。建成后将成为连接深港的第七个陆路口岸，承担着香港与深圳东部、惠州以及粤东、赣南、闽南之间的过境货运交通兼顾客运。项目得到中央及深圳市政府的高度重视，各项工艺水平及要求均达到国际水准。

1、案例：东北角双曲面玻璃幕墙重难点分析

特点

面材：大部分玻璃为双曲面设计

骨架：立柱为直线形，横梁上表面为水平面

装饰条：线条为直线形，由钢桁架、铝板、型材组成

重难点

转角幕墙面为非规则曲面，如何实现面板与骨架、装饰条之间的完美协调

现有加工技术能否实现

系统设计是否有缺陷、能否优化

龙骨、装饰条骨架定位

双曲玻璃面板可否优化为单曲板

分格是否可优化

二维CAD工作方式是否能解决

2、CATIA解决异形曲面幕墙应用

措施：CATIA数据模型

（1）绘制Rhino表皮分析模型，拟定大致优化方向。

（2）绘制CATIA原设计模型，进一步深入分析系统构造合理性与实现的难易程度。

（3）幕墙表皮面板曲率分析：分析各个面板的曲率，找出能优化的曲率区间，针对面材进行规格尺寸优化，减少材料浪费，并便于材料的加工和现场安装。玻璃压弯距离为短边的1/60，约20-30mm。（如图）

▲幕墙表皮面板曲率分析

（4）依据施工方案图绘制双曲幕墙转角CATIA模型，主要解决分格优化、面板优化和各构件定位问题。

（5）立柱、装饰条骨架定位：从BIM模型获取立柱、装饰条等骨架的空间定位坐标数据。

▲从BIM模型获取立柱等骨架的空间定位坐标数据

（6）从BIM模型获取立柱等骨架与定位轴线之间的角度关系。

（7）从BIM模型中提取横梁定位的空间坐标数据。

（8）提取面板的几何信息（长、宽、高、边与边之间的角度关系等信息）。

▲提取面板的几何信息

（9）提取面板的空间定位坐标数据，根据BIM模型的相关数据绘制骨架型材、铝板面材、玻璃面材等加工图。

▲骨架型材加工图

（10）骨架材料、玻璃面材下料单。

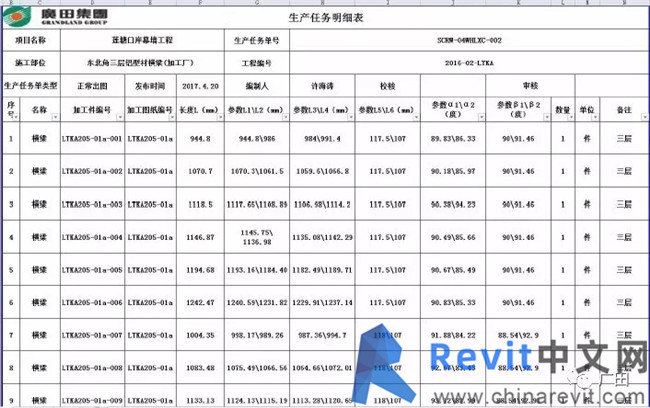

▲骨架材料加工下料单

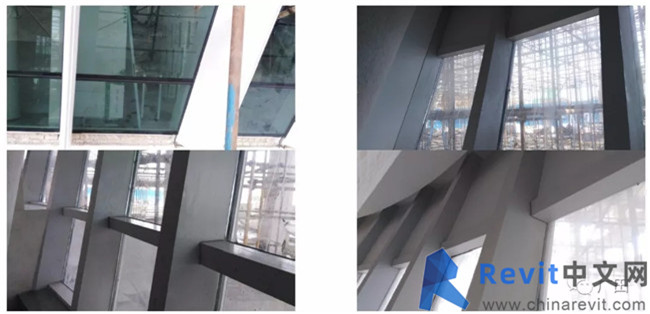

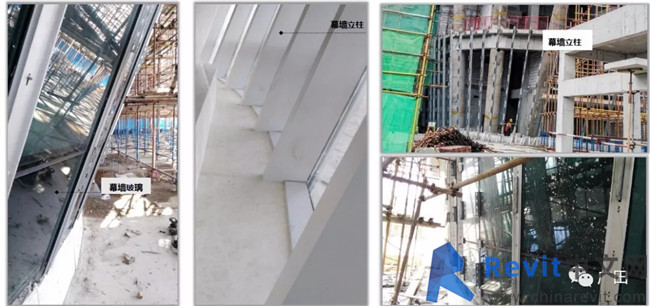

（11）现场施工

本项目为深圳市BIM示范项目，目前已编制从设计、施工、运维等方面多达72个BIM标准。本项目通过BIM技术应用，保证了异形幕墙的施工安装质量。同时，在现场场地标化、质量安全管理、进度管理等领域得到落地应用，多次受到各层领导的好评。
