关于体量楼层

在概念设计期间，使用体量楼层划分体量以进行分析。体量楼层提供了有关切面上方体量直至下一个切面或体量顶部之间尺寸标注的几何图形信息。

可以在项目中定义的每个标高处创建体量楼层。体量楼层在图形中显示为一个在已定义标高处穿过体量的切面。

软件会计算每个体量楼层的下列项：

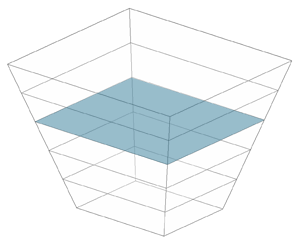

• 面积：每个体量楼层的面积，其单位为平方单位。使用该信息可粗略估计成本或确定设计的使用比率。

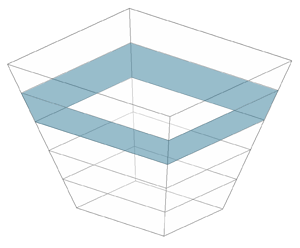

• 外表面积：从该体量楼层向上到下一体量楼层的外表面积。使用该信息可基于平方单位粗略估计建筑外部面积的成本。

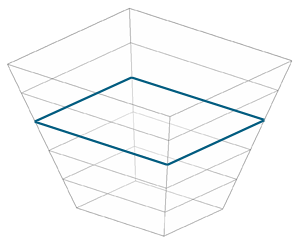

• 周长：每个体量楼层的周长。使用该信息可基于线性尺寸标注粗略估计成本。

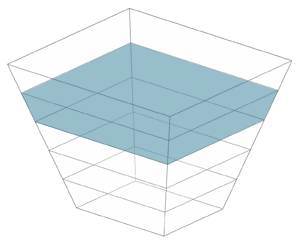

• 体积：每个体量楼层的体积，其单位为立方单位。使用该信息可估计 HVAC 负荷。



关于体量顶部的体量楼层

在您使用体量楼层划分某个体量时，软件会在与该体量相交的每个指定标高（与该体量的顶面重合的任何标高除外）上创建可见的体量楼层。

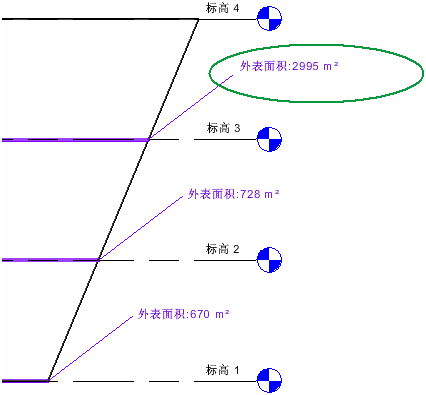

例如，假设您创建了一个从标高 1 开始到标高 4 结束的体量。在“体量楼层”对话框中，选择标高 1、2、3 和 4。这样，Revit 会在标高 1、2 和 3 处创建体量楼层。该软件不会在标高 4 处创建体量楼层，因为标高 4 与体量顶部相重合。标高 4 没有外表面积（从其周长向上延伸的垂直表面）或体积（从标高 4 向上）。但是，标高 3 的外表面积包括了围绕标高 3 的垂直表面（墙）以及标高 4 处的顶部水平表面（屋顶）。因此，体量的顶部楼层外表面积可能比较低楼层的面积要大得多。

关于体量底部的体量楼层

要分析最低体量楼层下方的体量部分，请在该体量的最底部边界处创建标高和体量楼层。

否则，软件在计算任何体量楼层的表面积或体积时，都不会将该部分包括在内。另外，也可以检查该体量的“总表面积”和“总体积”参数。

注： “总表面积”包括体量的底面面积。但是，体量楼层的复合外表面积包括体量的侧面和顶面面积，但不包括底面面积。
