Revit官方教程丨关于自适应点的应用
关于自适应点
自适应点是用于在概念设计环境中设计自适应零构件的修改参照点。
自适应点可用于放置构件或用作造型操纵柄。 如果将自适应点用于放置构件，它们将按载入构件时的放置顺序进行编号。
在常规自适应族中通过修改参照点来创建自适应点（基于 Generic Model Adaptive.rft 族样板）。 将参照点设为自适应点后，默认情况下它会是一个放置点。 使用这些自适应点所绘制的几何图形将生成自适应构件。
创建自适应点
指定参照点作为自适应点以设计自适应构件。
必须基于 Generic Model Adaptive.rft 族样板进行建模以创建自适应点。
将参照点放置在需要自适应点的位置。 这些点可以是自由点、基于主体的点或驱动点。
选择参照点。
单击“修改 | 参照点”选项卡
“自适应构件”面板
（使自适应）。 该点此时即成为自适应点。 要将该点恢复为参照点，请选择该点，然后再次单击 （使自适应）。

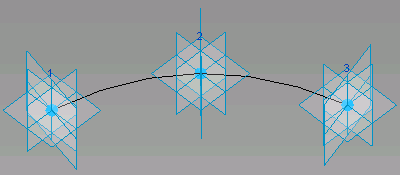

请注意，自适应点按其放置顺序进行编号。
在绘图区域中单击点的编号可以进行修改。 它将转换为可编辑的文本框。如果输入当前已使用的自适应点编号，这两点的编号将互换。 也可以在“属性”选项板上修改自适应点的编号。
自适应点定向
指定自适应点的垂直和平面方向。
当将自适应构件族放置在其他构件上或在项目环境中时，方向会对其产生影响。

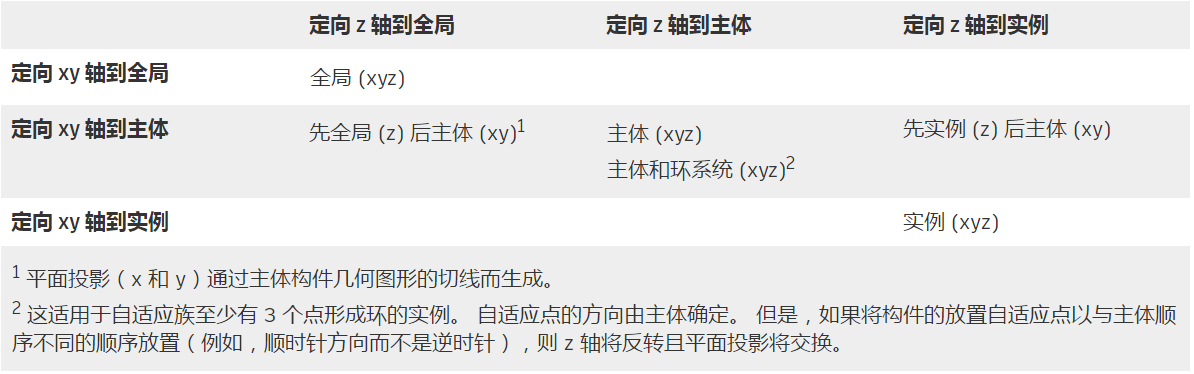

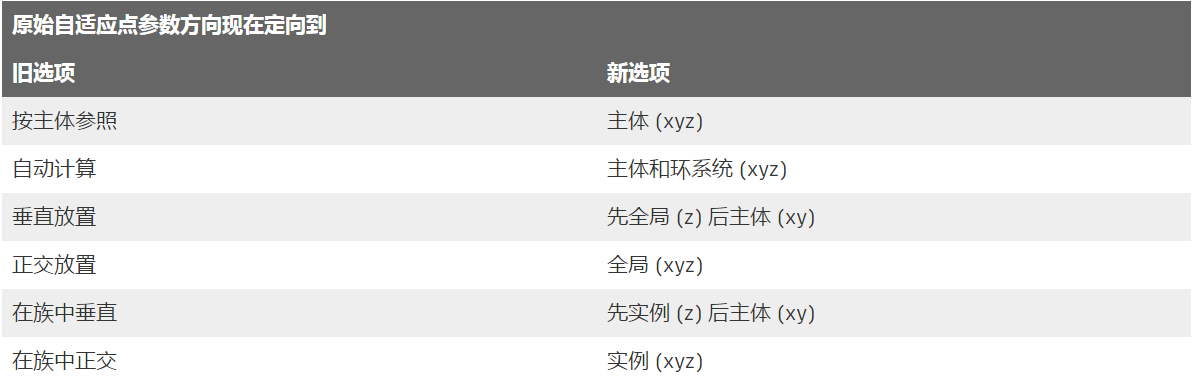

在“自适应构件”部分的“属性”选项板上，将方向指定至参数。 下表指定基于 z 轴坐标系和 xy 轴坐标系的可用设置。
全局：放置自适应族实例（族或项目）的环境的坐标系。
主体：放置实例自适应点的图元的坐标系。 （无需将自适应点作为主体）。
实例：自适应族实例的坐标系。
下载以下诊断三轴架，以探索和更好地可视化自适应构件方向行为。
