Revit官方教程丨分割路径的用法
在将图元放置到节点时，如果无法区分分区节点和交点节点，可以暂时删除分区节点以隔离交点的节点。
选择分割路径。
单击“修改 | 分割路径”选项卡
“分割和相交”面板
（布局）。
分区的节点将从路径中删除。 路径必须至少具有两段（一个节点）才能保持分割状态。 如果交点尚未应用到路径，则无法使用“布局”工具。
再次单击 （布局）以显示分割的节点。
在概念设计中，分割路径的“布局”实例参数指定沿路径放置节点的方式。

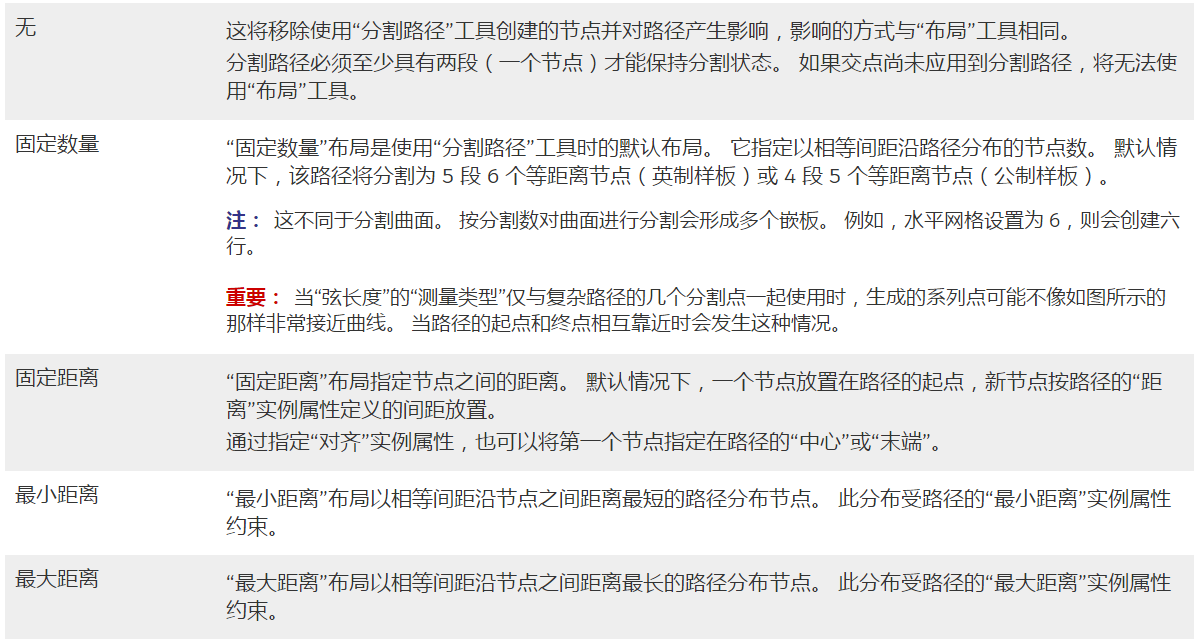

布局的定义如下所示：
在使用“分割表面”和“分割路径”工具时，可使用“默认分割设置”对话框来指定默认的分区设置。
选择直线或形状。
单击“修改 |
调整下列“U 网格”、“V 网格”和“布局”节点放置的设置。
编号：平均分布的分区的固定编号。
距离： 离开第一个分区的固定放置距离。
最大距离： 指定分区平均分布在最大距离内，直到达到表面或路径延伸的范围。
最小距离： 指定分区平均分布在最小距离，直到达到表面或路径延伸的范围。
测量类型： 指定节点之间的距离测量方式。 “弦长”（节点之间的直线）或“线段长度”（节点之间沿路径）。
在再次调整前，所有表面和路径的未来分区将使用这些设置。 默认的分割设置存储在当前文档中，并且会根据文件不同而有所不同。
