分割路径

在概念设计环境中工作时，您可以分割路径和形状边以定义放置在设计中自适应构件上的节点。

注： 您无法在项目环境中使用此操作分割模型线或详图线。Revit 不提供与 AutoCAD DIVIDE 命令相一致的功能。 作为提供构造准则或规划模型布局的替代方法，请考虑使用“阵列”工具或等分约束。

当您在概念设计中分割路径时，将应用节点以表示构件的放置点位置。 通过确定分割数、分割之间的距离或通过与参照（标高、垂直参照平面或其他分割路径）的交点来执行分割。

分割路径

1. 打开现有概念设计，或创建新设计。

2. 在绘图区域中，选择要放置重复自适应构件的模型线、参照线或形状边。

3. 单击“修改 | 线”选项卡“分割”面板 （分割路径）。

注： 相似地，可以分割线链或闭合路径。 同样，还可以按 Tab 键选择分割路径以将其多次分割。

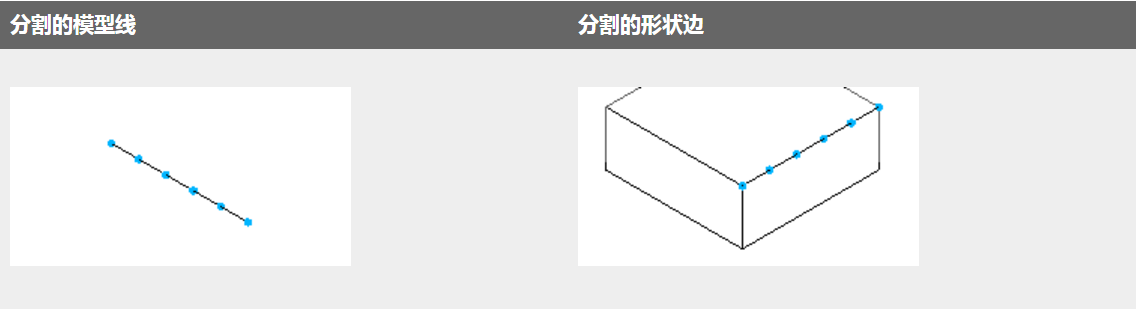

默认情况下，路径将分割为具有 6 个等距离节点的 5 段（英制样板）或具有 5 个等距离节点的 4 段（公制样板）。 可以使用“默认分割设置”对话框来更改这些默认的分区设置。

在绘图区域中，将为分割的路径显示节点数。 单击此数字并输入一个新的节点数。 完成后按 Enter 键以更改分割数。

该“编号”属性也可在“属性”选项板的“节点”部分下使用。 如果布局方法已发生更改，这可能需要将“布局”属性更改为“固定数量”。

分割闭合的路径

分割闭合几何图形（例如圆形和矩形）以定义放置在概念设计中自适应构件上的节点。

闭合路径的分割方式与开放路径相似。

1. 绘制一条闭合的路径。

2. 在绘图区域中，选择分割的路径。 如果闭合路径是一连串的形状边，请按住 Ctrl 键以选择圆的两边，或多边形的每一条边。

3. 单击“修改 | 线”选项卡“分割面板”  （分割路径）。

注： 还可以将之前分割的闭合环路的一段再细分。

按相交参照分割路径

在概念设计环境中，可以通过参照相交的三维标高、参照平面和参照平面上所绘制的曲线来分割表面。

1. 添加必要的标高和参照平面。 如有必要，请在与路径平行的工作平面上绘制曲线。

2. 选择分割路径。

3. 单击“修改 | 分割路径”选项卡“分割和相交”面板“相交”下拉菜单（相交）

4. 按住 Ctrl 键选择与分割路径相交的参照。

5. 单击 （完成）以应用选择项。
