随着市政工程的建设，如今也有大量的BIM软件被广泛应用到国内的市政项目当中，而除了我们常见到的Bentley之外，Autodesk也有BIM软件能够应用于市政工程当中，而这就是Civil 3D。让我们来看看Civil 3D在市政工程的具体功能吧。

一、Civil3D

AutodeskCivil3D软件是Autodesk公司为土木与基础设施行业提供的三维设计解决方案,适用于勘测、场地规划、总图、道路、设计、水利工程、市政管网、地质矿产等多个不同行业领域。AutodeskCivil3D功能非常强大,能形成三维数字地形模型。利用数字地形模型可直观、快速、准确的计算土方量、绘制纵横断面图、查看三维模型等功能。同时AutodeskCivil3D还整合了CAD、3Dmax等软件,并具有强大的项目管理功能,为土木建设工程提供了完整的解决方案。

二、Civil3D基本功能

1、测量

Civil3D全面集成了勘测功能，可以直接导入原始勘测数据，编辑勘测资料，自动创建勘测图形和曲面。可以交互式地创建并编辑勘测图形顶点，发现并编辑相交的特征线，避免潜在的问题，生成能够在项目中直接使用的点、勘测图形和地形曲面。

2、放坡

Civil3D中的放坡是一项令人激动的功能,它包括根据设计的放坡来自动创建一个曲面,并能计算体积。放坡这项功能还能进行土方平衡,这对大规模土石方工程非常有用。

3、地块布局

通过转换现有的AutoCAD实体生成地块，实现流程的自动化。这样，如果一个地块发生变更，临近的地块会自动反映变更情况。

4、土方量计算

利用复合体积算法或平均断面算法，更快速地计算现有曲面和设计曲面之间的土方量。使用Civil3D生成土方调配图表，用以分析适合的挖填距离，要移动的土方数量及移动方向，确定取土坑和弃土堆的可能位置。

三、Civil3D在市政专业的应用

市政工程行业包括城市道路、城市桥梁、城市隧道、城市防洪、给水、排水、燃气、热力、城市轨道交通、电力和园林景观等几个子行业。其中城市道路工程和城市桥梁工程在市政工程行业中所占比例较大。

1、道路工程

道路是Civil3D中的最新的强大功能。它能够设计公路、铁路、沟渠、桥梁或其他任何与曲面关联设计的地物。首先创建曲面、路线和纵断面,然后才能创建道路模型。就像Civil3D中的其他对象一样,如果修改了与道路关联的曲面,或是编辑了路线或纵断面,道路模型自身也会动态更新。

2、桥梁工程

Civil3D提供了成熟的路桥专业的装配，对于水利水电工程来说，设计师需要重新定义大坝主体的断面形式，从而进行装配设置。兰立伟等人[4]采用“道路装配创建工具”建立了土石坝的标准梯形断面装配，通过驱动装配的参数以适应不同坡比和高程的要求，提高了工作效率。

四、Civil3D在隧道工程的应用例举

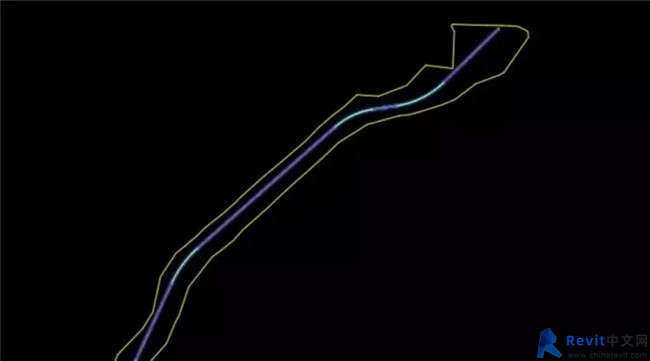

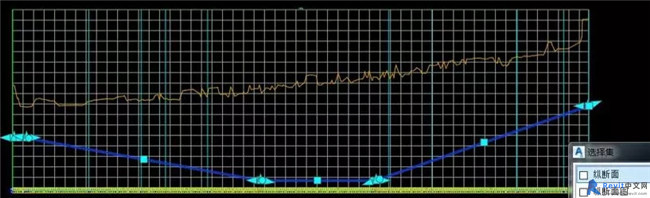

1、在Civil3D中创建隧道的平纵横，并生产隧道简易模型。提取隧道模型的中心线为点文件。

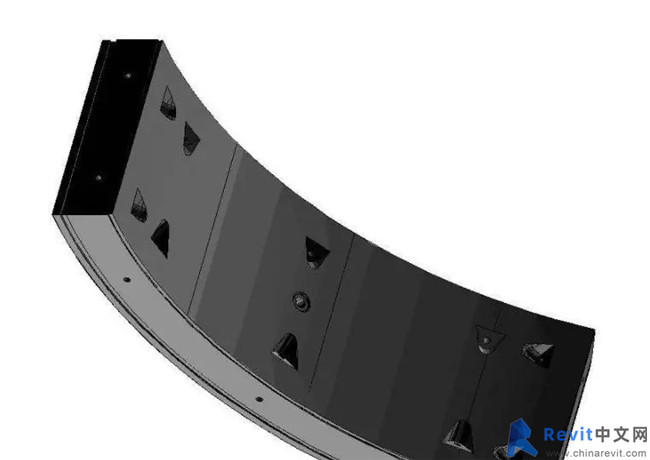

2、利用Dynamo程序创建标准管片环。

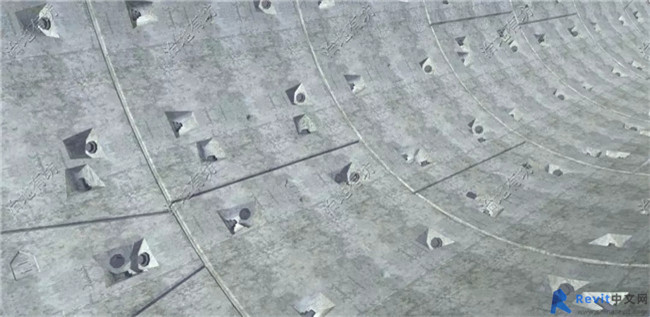

3、再利用Dynamo程序修改标准管片环，细化其细节。

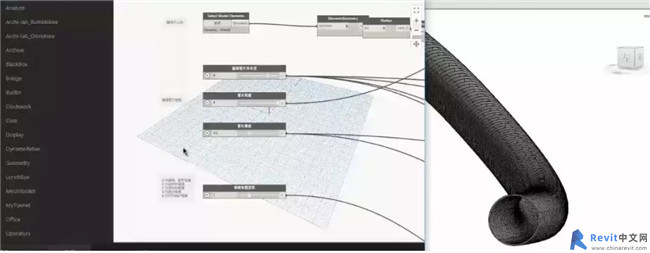

4、利用Dynamo程序生成隧道模型。

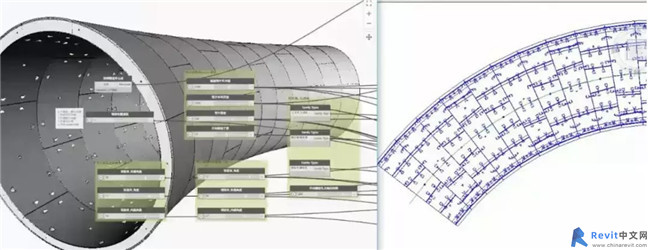

5、利用Dynamo程序放置管片连接螺栓。

总结：BIM的PPT色彩正逐渐褪去，越来越多的公司和个人开始重视本专业的BIM实际应用。但是要把BIM用好，对于C3D的软件开发商，还需更有针对性的优化软件功能，而实践者则要探索更多的软件间协同工作，融入更多的专业思维，让软件更紧密的结合到项目建设中。
