Revit官方教程丨如何分割几何图形的表面
准备表面和线以作为概念设计环境中填充图案、配电盘或自适应构件的主体。

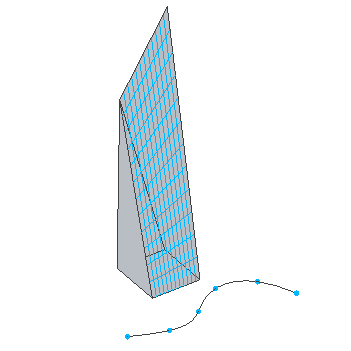

选择直线、边和表面来分割概念几何图形。
“修改 | 线”
“分割面板”
（分割路径）
（分割曲线）
在概念设计环境中，可以通过参照相交的三维标高、参照平面和参照平面上所绘制的曲线来分割表面。
添加必要的标高和参照平面。 如有必要，请在与形状平行的工作平面上绘制曲线。
选择要相交的表面。 如果无法选择曲面，请启用“按面选择图元”选项。
单击“修改 | 形状”
“分割”面板
（分割表面）。
禁用 UV 网格。
单击“修改 | 形状”“UV 网格和交点”面板
（交点）。
选择将分割表面的所有标高、参照平面及参照平面上所绘制的曲线。
单击“修改 | 形状”“UV 网格和交点”面板
（完成）。 否则，请单击
（取消）以忽略选定的参照并退出“相交”工具。
删除标高或平面时，表面上的相应分割也将随之删除。
使用概念设计中已命名的参照来分割主体面板或自适应构件的几何图形。
选择分割路径或表面。
对于路径，单击“修改 | 分割路径”选项卡 “分区和交点”面板“交点”下拉列表
（交点列表）。
对于表面，单击“修改 | 形状”选项卡 “UV 网格和交点”面板 “交点”下拉列表
（交点列表）。
在“相交命名的参照”对话框中，选择将与分割路径相交的参照。
针对参照所绘制的线将不显示在此列表中，因为它们是未命名的图元。
