Revit官方教程丨编辑体量模型的形状（三）
使用实心形状剪切形状几何图形。
在使用实心剪切几何图形时，将删除重叠区域，邻接的实心形状保持不变。 实心形状将仅剪切以下实体：
形状图元
带分割表面的形状
带几何图形组合的形状
体量编辑器内的族实例。
创建两个相邻的实心形状。
单击“修改”选项卡
“几何图形”面板
（剪切）。
选择要被剪切的实心形状。
选择用来进行剪切的实心形状。
实心形状将相应地进行剪切。 这 2 个形状可以编辑并保持剪切关系。
注： 实心剪切几何形状体量导入项目后，您将不能再与各实心形状进行交互。 同样，如果实心剪切几何形状应用了标高，则这些标高将无法在项目环境中识别。
将形状移动到概念设计环境中的其他工作平面、标高或表面。
“工作平面”面板上的“显示工作平面”工具板将显示当前工作平面。
选择一个形状。
单击“修改 | 形状”选项卡
“形状图元”面板
（拾取新主体）。
从选项栏上的“放置平面”列表中选择一个主体。 主体将在绘图区域中高亮显示。
单击以将形状的主体变更为所选的工作平面。
将 ACIS 几何图形作为参照导入来创建形状、分割表面或作为点图元的主体。

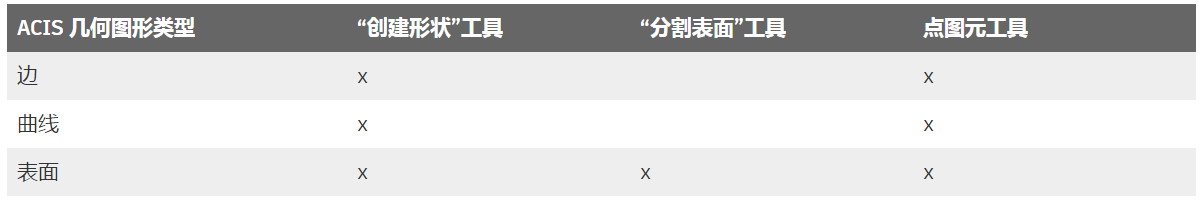

下表描述了可以参照导入的 ACIS 几何图形的可用概念设计环境工具。
