BIM怎么设置管线？如何解决有限空间中的BIM管线布置
如今的BIM技术广泛应用于工程的施工阶段，而使用BIM功能来解决机电管线安装的问题，是施工单位使用BIM最主要的功能。而随着建筑内部管线种类的增多与复杂程度提高，预留空间也越来越有限，对于BIM管线布置要求也就越来越高。下面就让我们看看BIM技术是如何解决这种情况的吧。
一、综合支吊架布置条件
1、支吊架放置区域土建主体结构已经施工完成
2、墙面砌筑二次腻子完成，吊架顶部喷黑
3、BIM综合管线模型需完成，具备支吊架深化条件
二、综合支吊架模型组装及归类
综合支吊架模型是由各种单个零件族组装而成，属于一种嵌套族。拼装依据采用厂家深化后的综合管线图纸中的剖面图，根据厂家提供的配件清单拼装完成。

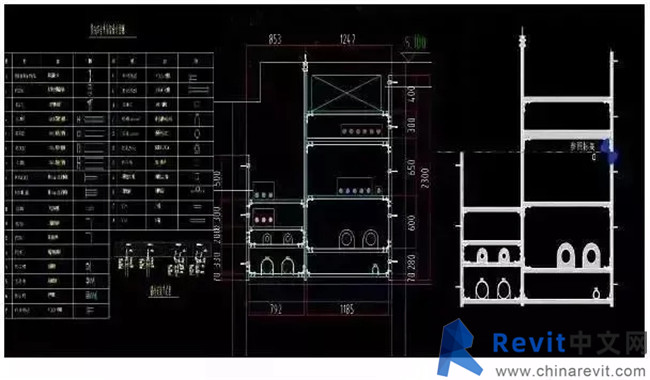

（支吊架图纸）
三、综合支吊架定位
综合支吊架的定位依据是厂家深化图中的平面图，优先定位水平位置，再根据标高定位垂直方向。
四、综合支吊架问题反馈及修改
综合支吊架模型在定位完成后，利用revit剖面视图进行碰撞检测；检测支吊架与结构碰撞、支吊架与管线碰撞以及综合支吊架排布是否合理。

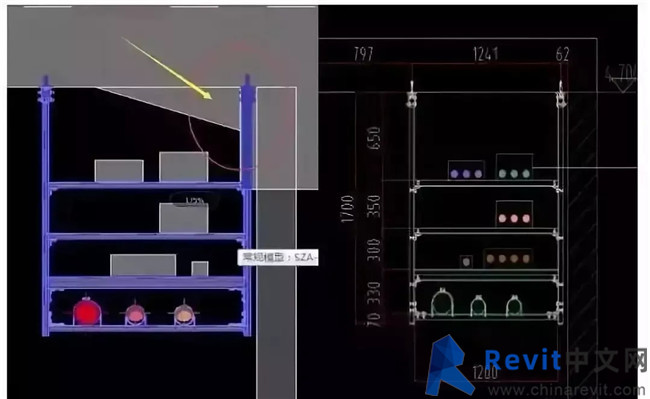

（支吊架穿梁）

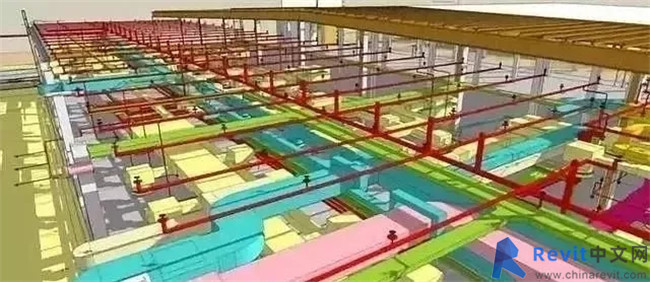

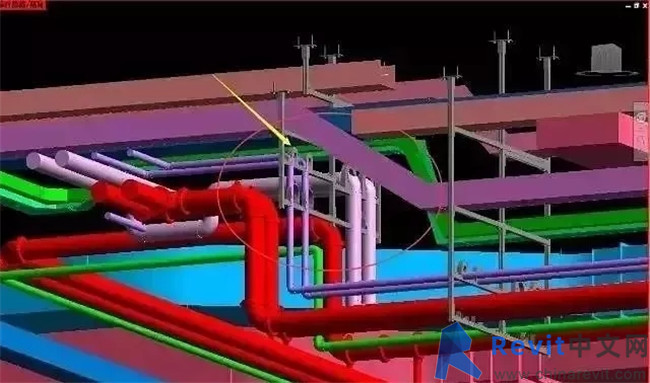

（综合支吊架及管线深化前）

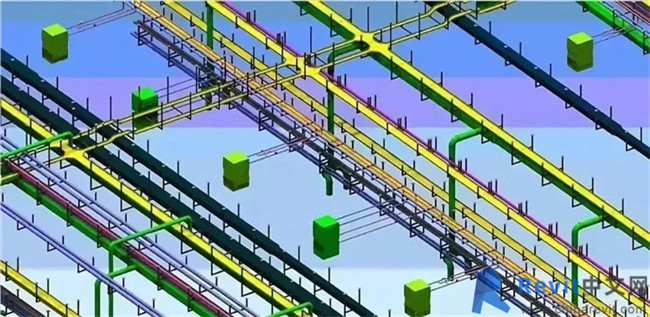

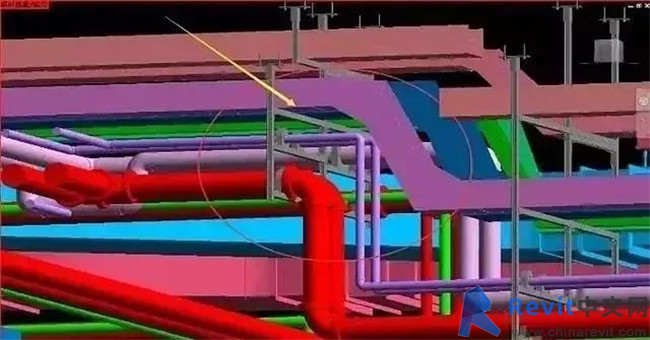

（综合支吊架及管线深化后）
五、模型应用
在完成碰撞检测，并根据碰撞检测调整模型后，进入模型应用阶段。可根据施工需求，导出各支架剖面图。利用各剖面图指导现场施工。

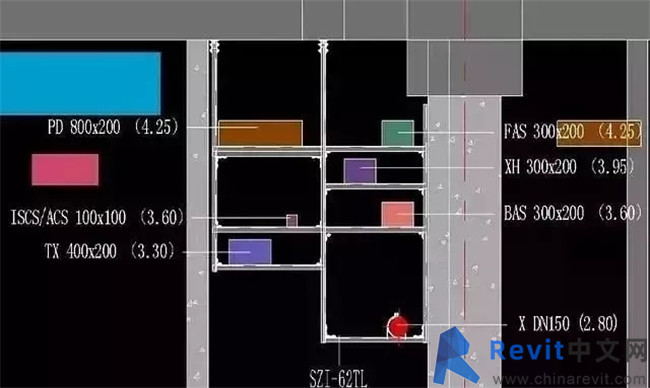

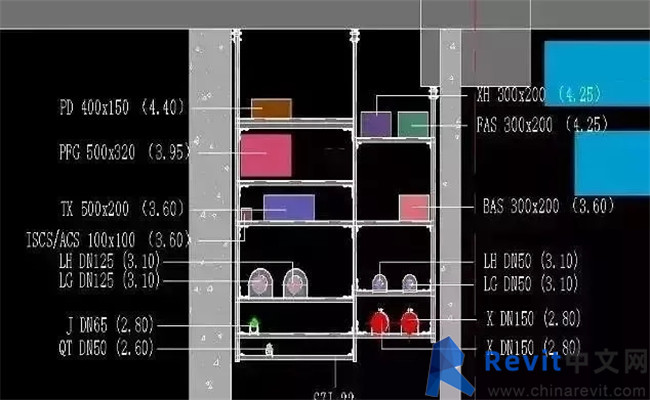

（支吊架剖面出图）
（支吊架剖面出图）
六、管道综合支吊架安装现场图

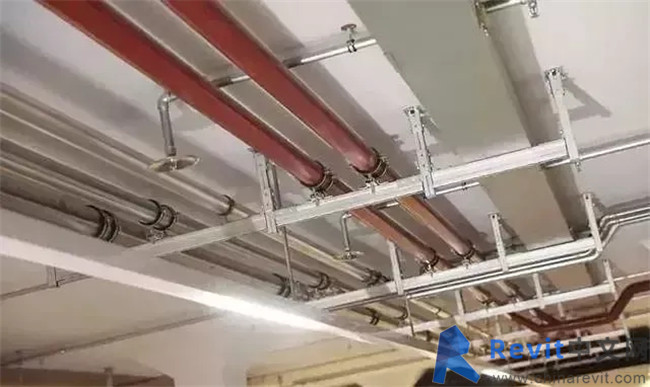

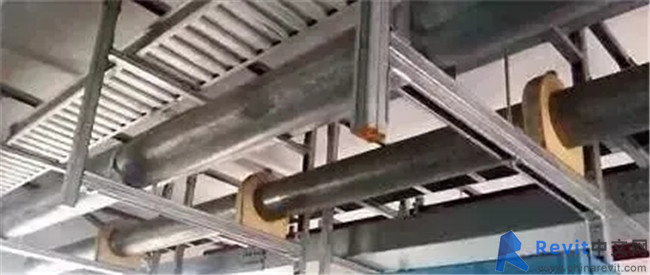

（组合型支架安装）
（给水管道支架安装）

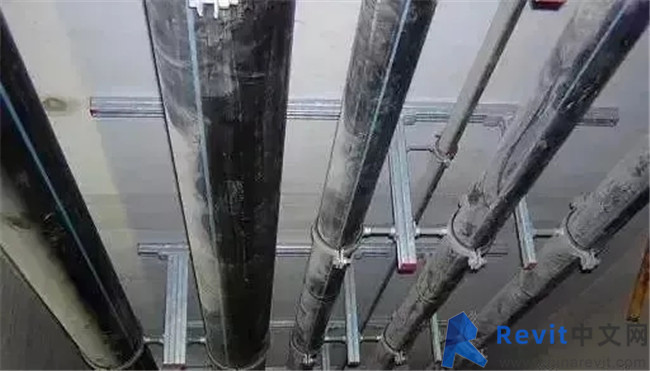

（排水管道支架安装）

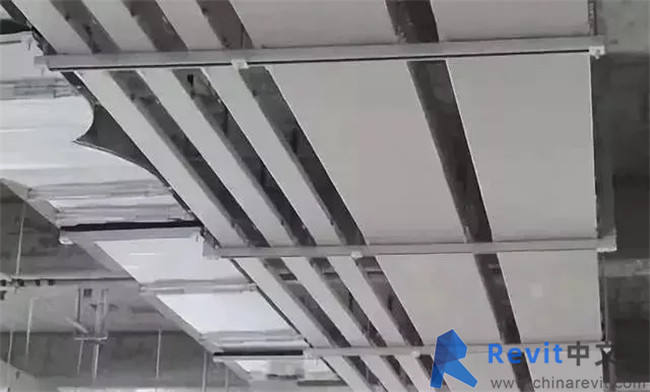

（风管及电缆桥架支架安装）
随着人们生活水平的提高，我们需要在建筑设计中考虑到管线线路也就越复杂，因此管线综合设计的需求也会越来越高。而BIM技术的发展也让地下室等狭小空间的管线施工能够同时做到实用、美观、省钱，帮助BIM机电工程师能够更好的提高工作效率以及提高管线的综合优化。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
