创建实心形状（拉伸形状，BOX）

使用“创建形状”工具创建实心几何图形。

• 在“创建”选项卡 “绘制”面板，选择一个绘图工具。

• 单击绘图区域，然后绘制一个闭合环。

• 选择闭环。

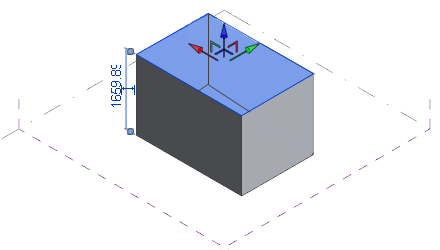

• 单击“修改 | 线”选项卡 “形状”面板 （创建形状）。 将创建一个实心形状拉伸。

• （可选）单击“修改 | 形状图元”选项卡 “形状”面板 （空心形状），以将该形状转换为空心形状。

• 可以通过使用三维拖曳控件或编辑绘图区域中的临时尺寸标注，来修改拉伸的尺寸标注。

创建表面形状

从线或几何图形边创建表面形状。

在概念设计环境中，表面要基于开放的线或边（而非闭合轮廓）创建。

• 在绘图区域中选择模型线、参照线或几何图形的边。

• 单击“修改 | 线”选项卡 “形状”面板 （创建形状）。 线或边将拉伸成为表面。

注： 绘制闭合的二维几何图形时，在选项栏上选择“根据闭合的环生成表面”以自动绘制表面形状。

创建旋转形状

从线和共享工作平面的二维轮廓来创建旋转形状。

旋转中的线用于定义旋转轴，二维形状绕该轴旋转后形成三维形状。

• 在某个工作平面上绘制一条线。

• 在同一工作平面上邻近该线绘制一个闭合轮廓。

注： 可以使用未构成闭合环的线来创建表面旋转。

• 选择线和闭合轮廓。

• 单击“修改 | 线”选项卡 “形状”面板 （创建形状）。

• （可选）若要打开旋转，请选择旋转轮廓的外边缘。

提示： 使用透视模式有助于识别边缘。

• 将橙色控制箭头拖曳到新位置。

创建放样形状

从线和垂直于线绘制的二维轮廓创建放样形状。

放样中的线定义了放样二维轮廓来创建三维形态的路径。 轮廓由线处理组成，线处理垂直于用于定义路径的一条或多条线而绘制。

如果轮廓是基于闭合环生成的，可以使用多分段的路径来创建放样。 如果轮廓不是闭合的，则不会沿多分段路径进行放样。 如果路径是一条线构成的段，则使用开放的轮廓创建扫描。

1. 绘制一系列连在一起的线来构成路径。

2. 单击“创建”选项卡“绘制”面板 （点图元），然后沿路径单击以放置参照点。

3. 选择参照点。 工作平面将显示出来。

4. 在工作平面上绘制一个闭合轮廓。

5. 选择线和轮廓。

6. 单击“修改 | 线”选项卡 “形状”面板 （创建形状）。

创建融合形状

通过单独工作平面上绘制的两个或多个二维轮廓来创建放样形状。

生成放样几何图形时，轮廓可以是开放的，也可以是闭合的。

1. 在某个工作平面上绘制一个闭合轮廓。

2. 选择其他工作平面。

3. 绘制新的闭合轮廓。

4. 在保持每个轮廓都在唯一工作平面的同时，重复步骤 2 到步骤 3。

5. 选择所有轮廓。

6. 单击“修改 | 线”选项卡“形状”面板 （创建形状）。

创建放样融合形状

从垂直于线绘制的线和两个或多个二维轮廓创建放样融合形状。

放样融合中的线定义了放样并融合二维轮廓来创建三维形状的路径。轮廓由线处理组成，线处理垂直于用于定义路径的一条或多条线而绘制。

与放样形状不同，放样融合无法沿着多段路径创建。但是，轮廓可以打开、闭合或是两者的组合。

1. 绘制线以形成路径。

2. 单击“创建”选项卡 “绘制”面板 （点图元），然后沿路径放置放样融合轮廓的参照点。

3. 选择一个参照点并在其工作平面上绘制一个闭合轮廓。

4. 绘制其余参照点的轮廓。

5. 选择路径和轮廓。

6. 单击“修改 | 线”选项卡 “形状”面板 （创建形状）。
