随着BIM技术的推广与发展，如今大多数的市政项目都或多或少的要求使用到一定比率的BIM技术。而随着BIM技术的广泛应用，如今除了轨道交通项目之外，一些公共的市政项目建筑设计与施工也都会用到BIM技术，接下来就让跟我们看看BIM技术在城市图书馆中都能够擦出怎么样的火花吧。

工程名称：

苏州市第二图书馆

工程规模：

45332㎡

工程概况：

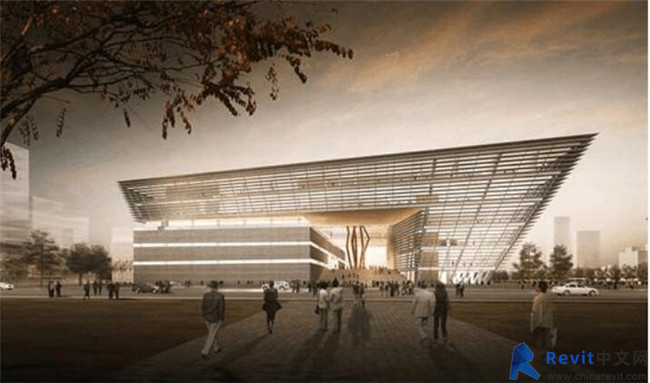

苏州第二图书馆工程位于华元路以北、广济北路以西。总建筑面积45332㎡，其中地下1层，地上6层，最大高度38.6m，结构形式主要为钢筋砼框架剪力墙结构。

工程重难点：

本工程涉及土建、机电、外装及钢结构，部分楼面存在预应力机构及清水砼施工，高大模板偏多，外装结构及钢构件不规则部位较多，施工难点大，因此，本工程应用BIM技术指导现场施工。

进度管理

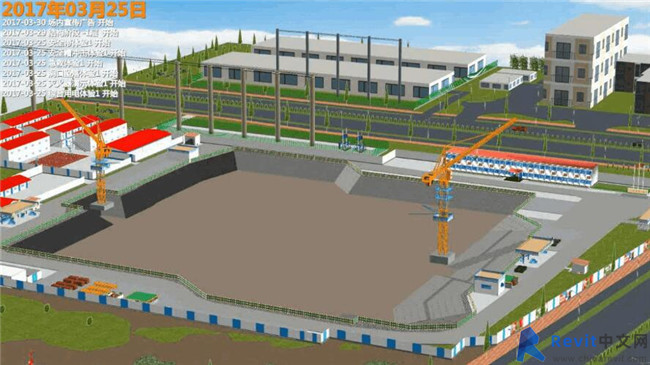

1.土方开挖

根据施工现场及施工计划，建立土方开挖模型，确定施工机械的数量，开挖的方式，通过模拟，对不合理的进行优化，确立最终的开挖方案。

2.施工进度模拟

结合现场施工进度计划，利用模型，模拟现场的施工建造，通过仿真技术，及时查看预定计划与现场进度之间的差异，做好解决措施，确保施工进度目标的达成。

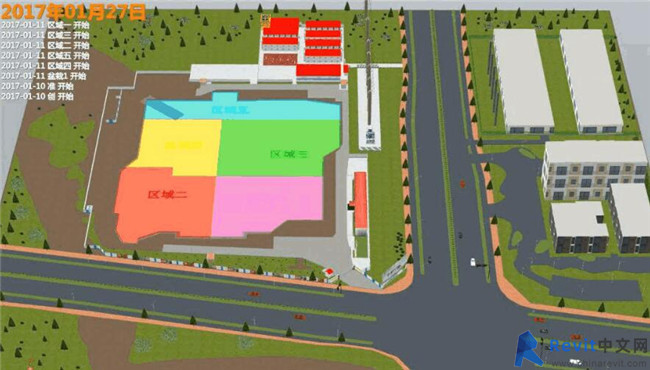

3.施工区域划分

利用BIM技术的可视化，对现场的施工区域，结合现场实际，合理划分施工段，优化施工顺序，从而保证现场施工有序进行。

质量与技术管理·土建

1.图纸会审

前期建模过程中，发现问题以后，通过提疑的方式记录下了，并及时与项目部管理人员沟通，做好图纸会审

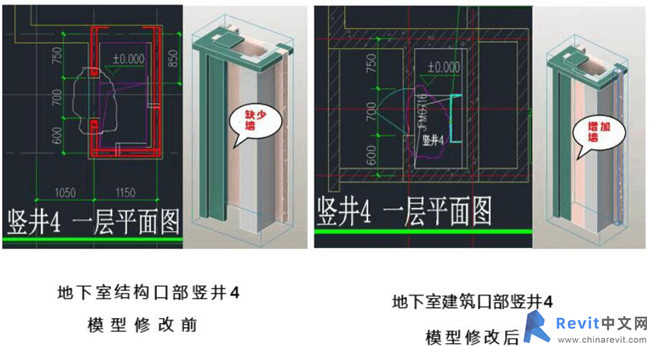

2.图纸变更

在建模的过程中，及时根据变更，将模型调整完毕，毕及时将变更后的模型反馈给现场管理人员及施工班组，保证模型与变更及现场的同步性，并保存好模型修改前后的模型，为今后成本核算做准备。

3.三维交底

在建模的过程中，结合土建结构和建筑图纸，及时发现问题，通过提疑的方式记录下来，并与现场管理及施工人员进行沟通，确保BIM技术真正能服务于施工。

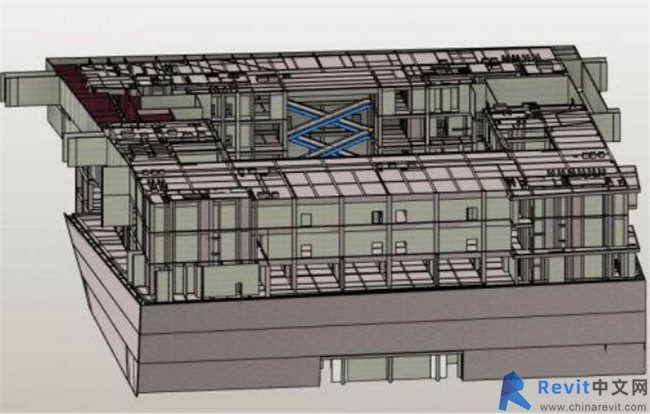

4.复杂模型

复杂清水墙模型的建筑，目前已施工至地上一层，带有一定倾斜角度和一定扭曲面的清水混凝土墙的施工是本工程的难点之一，借助BIM技术，我们将不规则的清水混凝土墙在模型中展示，为工程施工提供技术上的支持。

5.智能布置模板支撑及快速出图、方案

智能分析结构截面数据和荷载等信息，通过内置的智能计算核心和布置引擎进行智能布置。架体类型支持扣件式、碗扣式、盘扣式、插槽式4种架体基本涵盖目前市面上大部分使用频率高的架体。

模板支架模型一键布置完成后，快速出立杆平面布置图、节点图、剖面图，同时直接导出方案书、计算书和材料统计报表。

通过模板设计软件所带的三维出图功能，对各分项工程施工节点出具三维施工图以及结合优化后的二维施工图，更好的指导现场施工。

6.实现三维施工交底

以往各个专业的技术交底都是采用传统的二维交底，本工程对各个专业利用BIM技术，结合影音设备，进行三维可视化交底，使交底多元化，增强施工管理及施工人员的立体三维感，指导施工。

对相关节点，如梁柱节点、十字交叉梁、墙梁相交节点、梁底支撑等进行交底。

7.模板配模下料

通过模板设计软件出具配模切割表、配模详细列表，对施工管理人员及木工进行交底，便于现场模板加工、配模，减少浪费，提高效率。

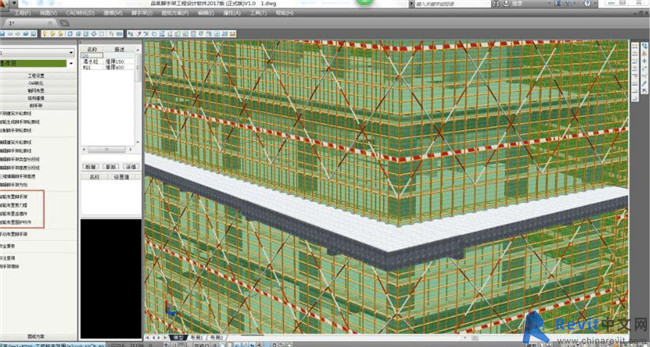

8.智能布置脚手架及材料精细化管理

既能智能识别一键生成脚手架轮廓，也能手工编辑满足不同要求。

智能计算完成立杆、剪刀撑、连墙件、维护杆件布置。

通过脚手架设计软件优化外脚手架搭设方案，出具平面图、立面图、大样图、剖面图节点详图及计算书，对脚手架立杆材料精确定位，指导现场搭设施工的同时统计落地脚手架所需用材，精确管控外脚手架材料周转。

质量与技术管理·机电

1.地下室机电模型建立

通过HiBIM软件实现对机电安装快速翻模，一键转化喷淋系统、风管、桥架、电气系统图、设备。

2.综合管线碰撞优化

在完成管线碰撞检测及净空分析后，通过HiBIM手动避让或自动避让完成碰撞点的优化，满足净空要求的同时，管线用量达到最优；提高施工效率，避免管线碰撞造成的返工。

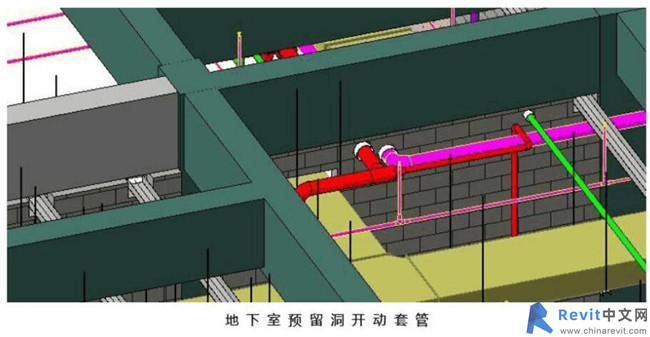

3.地下室管线综合优化，生成预留洞，指导施工

在完成碰撞检测后，通过HiBIM对穿墙管线的预埋进行优化，为结构施工预留洞提供指导。

4.可视化样板

利用BIM技术，对机电管线进行综合排布，使其科学合理。施工技术人员对作业工班进行三维可视化交底，通过在虚拟建筑物内部漫游，了解各个构件信息、设备位置关系、空间关系、施工顺序等，提高了施工人员对图纸的理解。

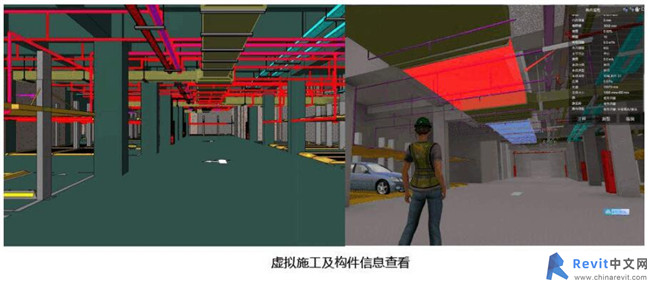

5.虚拟施工

利用BIM技术，对机电管线进行综合排布，使其科学合理。施工技术人员对作业工班进行三维可视化交底，通过在虚拟建筑物内部漫游，了解各个构件信息、设备位置关系、空间关系、施工顺序等，提高了施工人员对图纸的理解。
