Revit如何绘制风机盘管？
【原文来源：腿腿教学网 // 原文标题：如何使用Revit绘制风机盘管 】
大家都知道暖通是由许多的构件组成的，今天，将教大家如何使用Revit当中的族样板来绘制风机盘管。

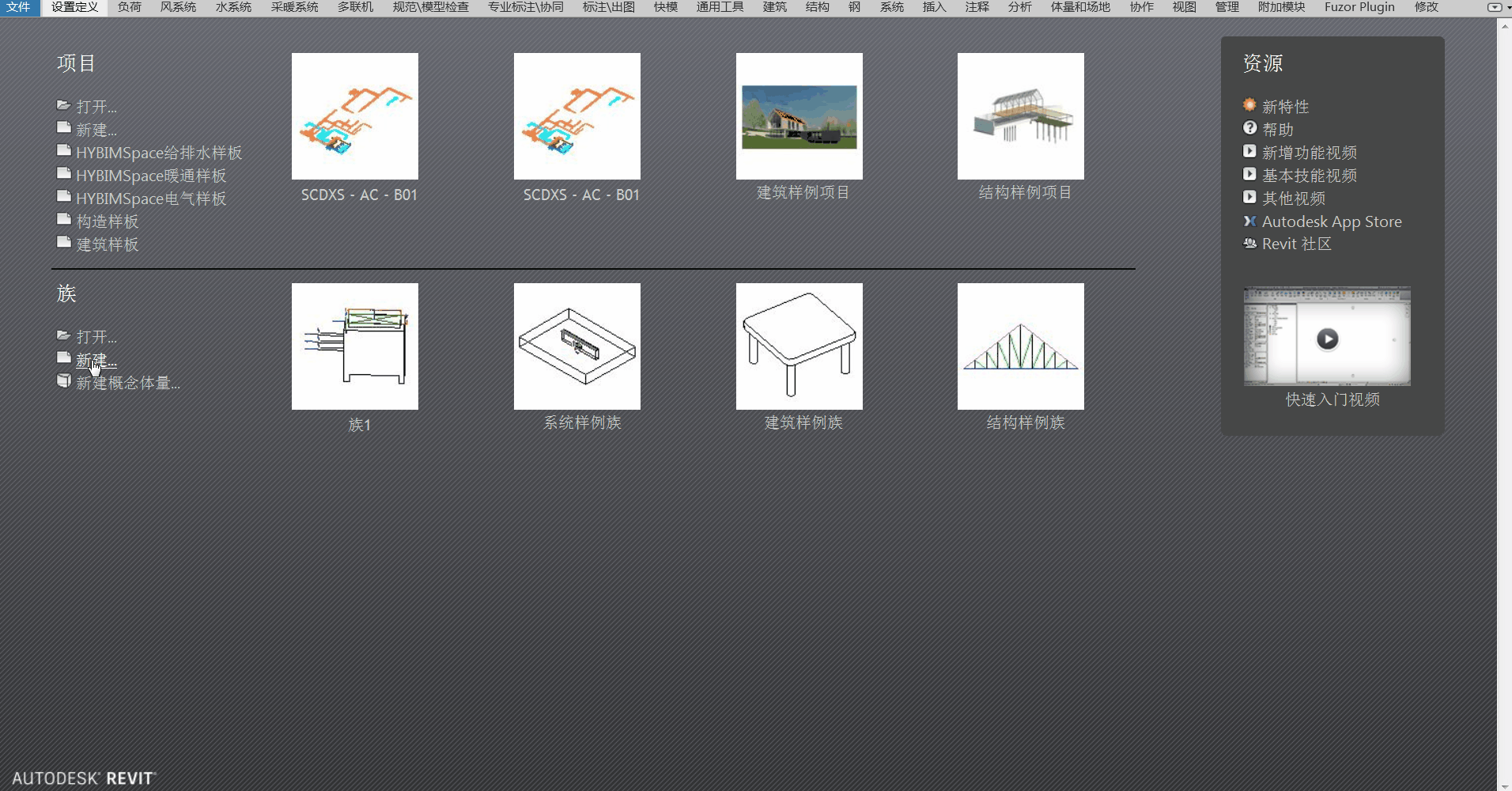

（1）新建族，选择“公制常规模型”，单击项目浏览器中的前立面。如图所示：

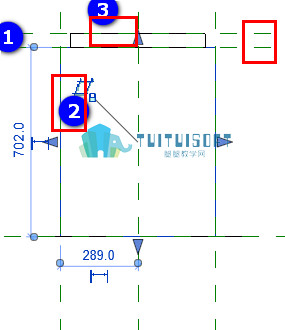

绘制四条参照平面，在使用拉伸命令绘制出一个矩形和小矩形。如图所示：

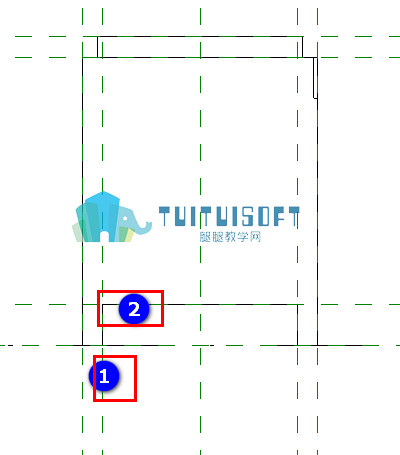

（2）绘制三条参照平面线，然后使用空心形状中的空心拉伸命令绘制小矩形。如图所示：

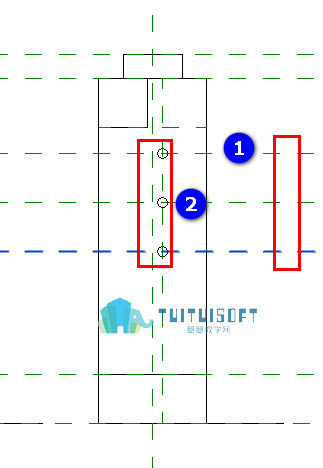

（3）单击右视同，绘制4条参照平面定位管道的位置，然后使用拉伸命令绘制三个管道。

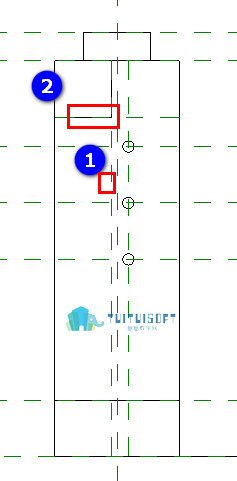

然后再绘制一条参照平面定位，然后使用空心形状中的空心拉伸命令绘制小矩形。

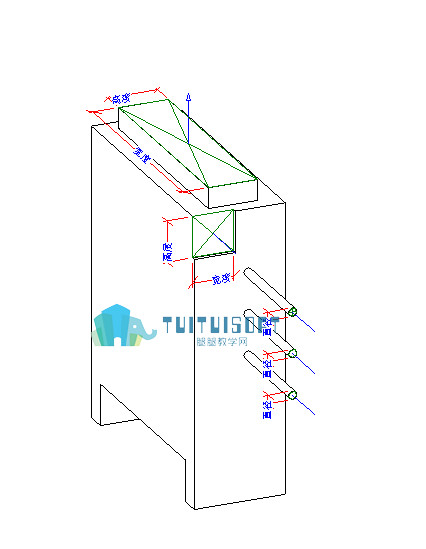

（4）使用连接件工具在三维根据相应绘制的管道、风管、电力位置放置管道连接件、风管连接件、电缆桥架连接件。如图所示：
