随着科技水平的提高，我们如今各个行业中的软件应用也都转为了三维化来表现，即使是建筑行业也是如此。在建筑行业中的机电管线中，如今我们也可以应用BIM技术来进行三维管线设计了。接下来，就让我们来仔细了解一下BIM三维管设计带来的优势，以及进行BIM三维管线设计的原则。

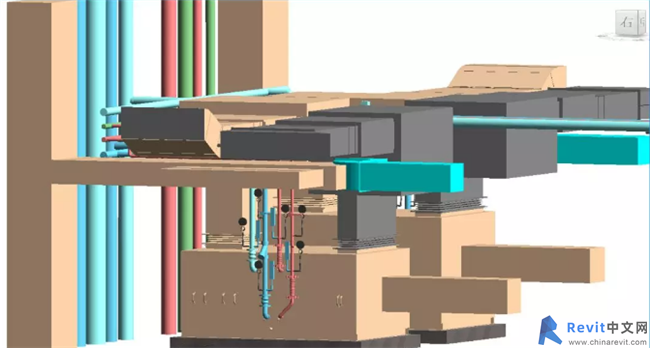

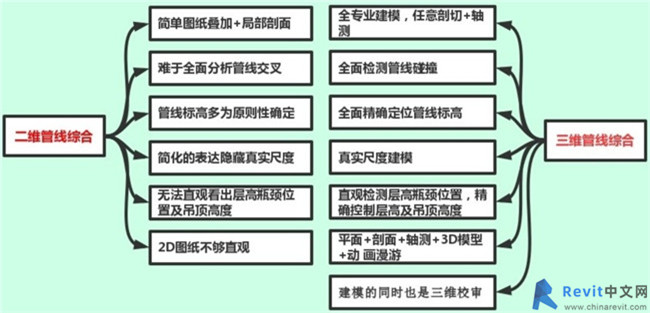

拿管线综合为例，我们了解下三维管线设计相对于二维都有哪些优点

举几个例子，来证明一下三维管线设计的优点

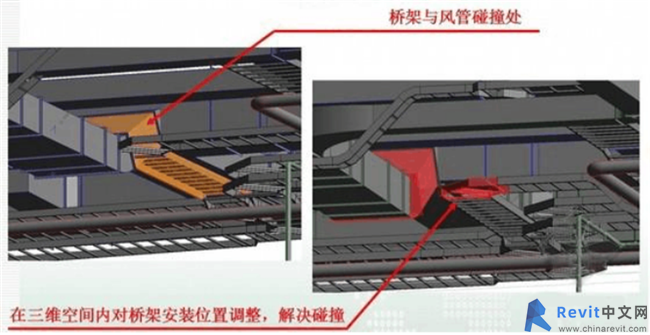

当消防系统与机电总包的风管发生碰撞时，如图所示：

上述图，可以看出发生碰撞的地方比较明显，通过碰撞检测可以看出桥架与风管有明显的冲突，通过协商，把桥架的位置进行调整，解决碰撞。

利用BIM技术检测消防和机电之间的碰撞问题，设计不合理问题，有效控制建筑和结构图纸的一致性，避免了在施工过程因建筑和结构设计冲突，造成的返工、拆改。

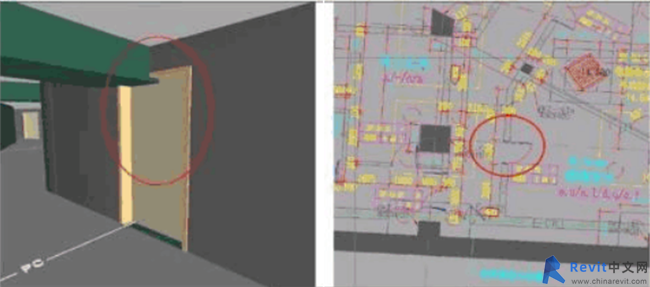

利用BIM模型检测出的结构梁与门的碰撞，在传统的2D平面图纸里很难发现此类问题。

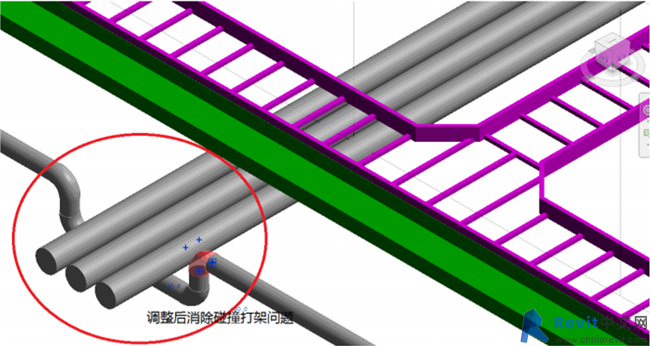

上图为水管与水管之间的碰撞，灰色部分是水管，可以从图中看出交叉的部分发现打架的问题，需要进行调整，把水管的位置进行碰撞检测从而进行修改，使得在现场施工的时候避免不必要的冲突和错误。

 设计原则：

 一、大管优先，因小管道造价低易安装，且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。

 二、临时管线避让长久管线。

 三、有压让无压是指有压管道和无压管道。无压管道，如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件，所以在与有压管道交叉时，有压管道应避让。

 四、金属管避让非金属管。因为金属管较容易弯曲、切割和连接。

 五、电气避热避水在热水管道上方及水管的垂直下方不宜布置电气线路。

 六、消防水管避让冷冻水管（同管径）。因为冷冻水管有保温，则有利于工艺和造价。

 七、低压管避让高压管。因为高压管造价高。

 八、强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内，而且留一定距离。

 九、附件少的管道避让附件多的管道，这样有利于施工和检修，更换管件。各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等。

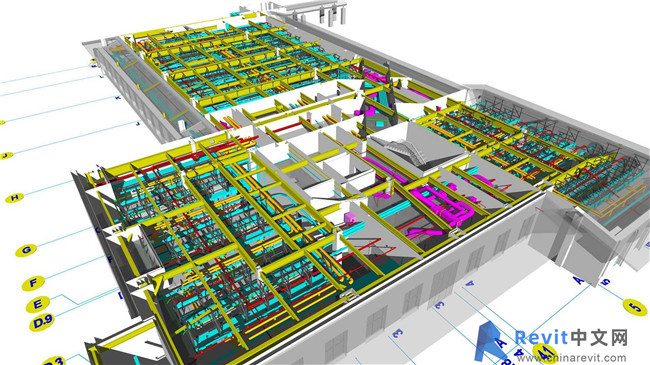

三维设计是BIM模型的应用的基础，通过BIM模型的可视化，帮助我们更好的还原出了建筑的整体效果，帮助我们在施工阶段能够建出准确无误的工程建筑。而在机电专业中，由于其隐蔽工程以及管线的特点，我们很难在传统设计中确保管线在三维空间中的准确性，因此这也是如今机电专业中普遍应用BIM技术的原因之一。
