随着信息化时代的到来，信息化管理也是如今建筑行业的一大要求。而智慧工地的应用就是实现信息化管理与BIM施工管理的应用点之一，接下来就让我们根据实际案例，来看看基于BIM技术的智慧工地是要如何实现的。

一、项目简介

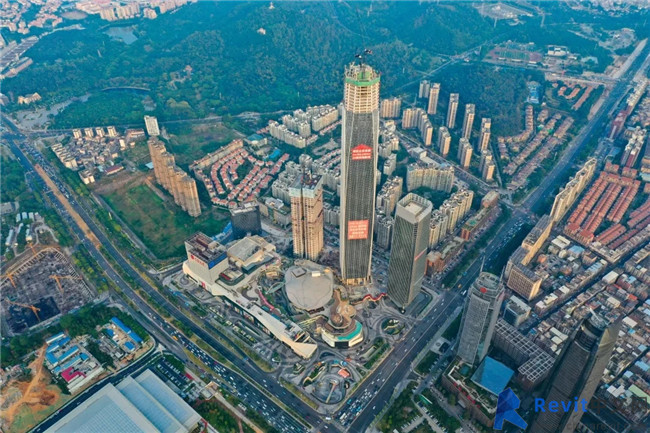

东莞国贸中心项目地处东莞市CBD核心地段,紧临地铁R1、R2号线，毗邻国际会展中心。工程占地面积10.48万平米,总建筑面积104万平方米,由地下四层、地上五栋塔楼及商业裙楼组成。是东莞市目前规模最大、定位最高、业态最全的大型商业城市综合体，其中T2塔楼建筑高度为428.8m，建成后将成为东莞市第一高楼！

二、智慧工地系统介绍

为了解决项目在管理方面面临的诸多挑战，保证高效履约，项目在施工阶段引入智慧工地系统。智慧工地系统不仅是智能顶升钢平台的信息化安全控制系统，也是基于CPS的数字化建造系统，其主要由物联网智能监测系统、基于微信端的项目管理系统和基于BIM技术的项目管理平台组成！

三、基于BIM技术的项目管理平台

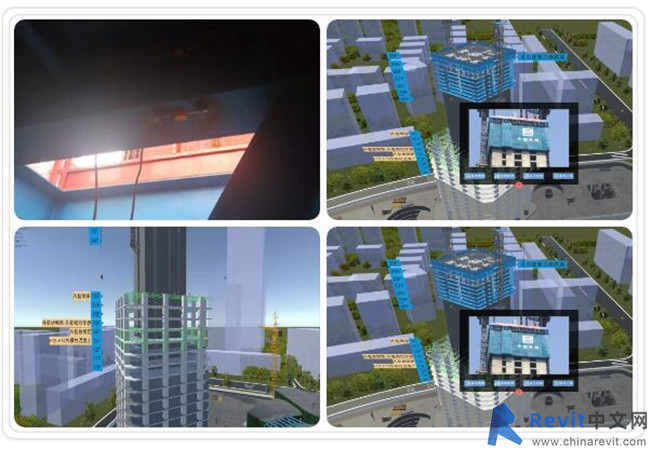

基于BIM技术的项目管理平台是智慧现场管理的系统平台。基于本系统，决策者可实时动态同步施工现场进度情况、实时查阅现场生产记录、实时进入无人机航拍系统、实时调出塔吊360°监控画面、实时将采集至本平台的各类监测数据进行动态分析、实时生成各类可打印报表等。同时与物联网监测技术有机结合，极大的提高了数据的传输效率。

四、物联网智能监测系统—钢平台安全监测

在2号塔楼使用的智能顶升钢平台受力复杂，特别是在顶升阶段，要保证其安全性与可靠性，必须对钢平台的安全状态进行实时监测，钢平台安全监测包括：

1、支撑箱梁及主次桁架部位的应力应变传感器

2、立柱部位姿态传感器

3、牛腿部位的红外线视频监控

4、钢平台顶部的微型气象站

5、动臂塔吊部位的360°全景监控

施工现场环境因素复杂，当钢平台顶升至较高处时，施工现场气象数据与官方数据会存在较大的差异，因此，在钢平台上安装微型气象站，对钢平台施工现场的气象数据进行实时监测，自动进行气象分析计算，实时生成晴雨表，为进度管控及措施调整提供可靠的数据支撑。

五、物联网智能监测系统—塔吊运行监测

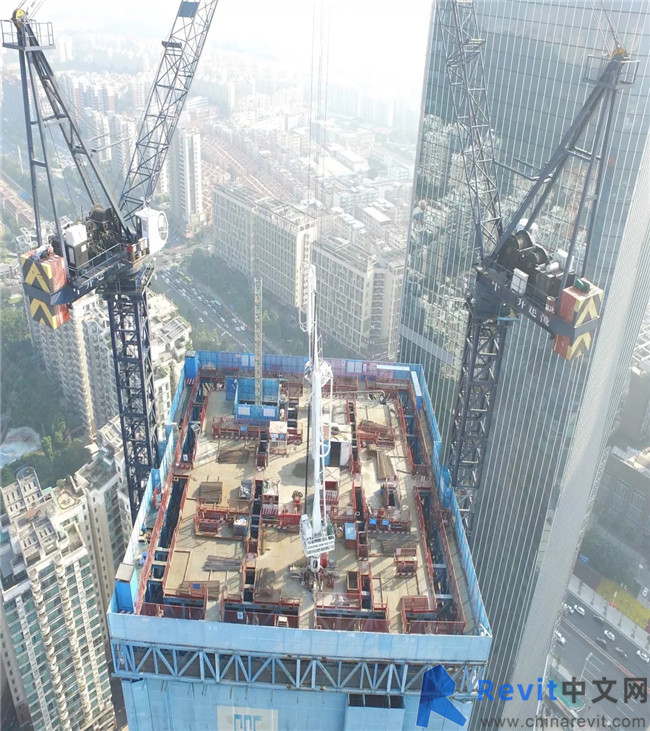

为满足施工材料垂直运输需求，在钢平台两侧位置安装两台ZSL850动臂塔吊。同时，为保证钢平台安全运行，消除不安全因素，必须实时掌控两台动臂塔吊的安全状态，因此，我们同样采用物联网智能监测技术对塔吊运行状态进行实时监控。

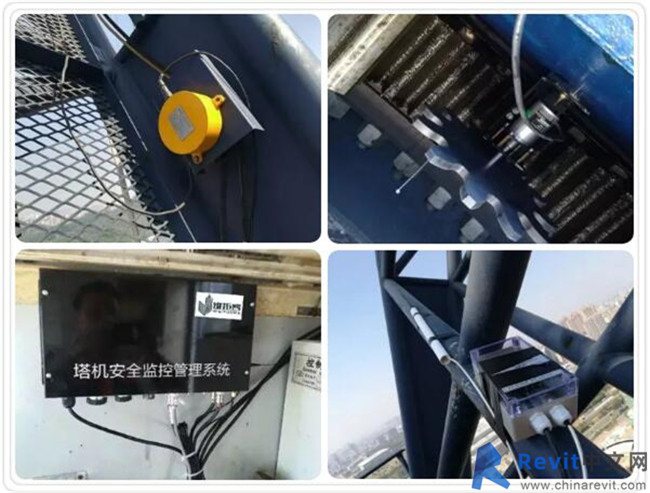

塔吊运行监测由俯仰监控模块、旋转监控模块、无线数据传输模块及塔机安全监控管理系统组成。

六、基于微信端的项目管理系统

基于微信端的项目管理系统是集材料管理、任务管理、质量管理、安全管理、设备管理、资源管理、协同审批管理等综合化的移动端项目管理平台。

施工现场管理人员可以通过移动微信端提交材料计划，启动施工任务、下发质量、安全整改单、实时查看塔吊、钢平台等大型设备的安全运行状态等。决策者通过移动端快速审批材料计划和启动施工任务，有效提高了项目管理效率，从而加快钢平台施工速度。

七、应用效果

东莞国贸中心的智慧工地系统应用，从根本上改变了传统施工项目管理模式，提高了项目管理的信息化、集成化水平，大大提高了项目的管理效率。

1、通过物联网智能监测系统的应用，实现了项目大型设备的实时监测监控，取得了自开工以来未发生一起由于大型设备问题造成的损失。

2、基于微信端的项目管理系统，提升了现场信息的实效性，系统在现场第一时间通过微信进行通知，提高系统现场管理的效率；减轻了现场管理人员内业资料的工作量，将施工现场每日情况实时通过微信端进行记录，系统自动生成各类报表；所有数据格式化存储在云端，数据永久存储在企业知识库，为企业决策提供第一手现场数据。

3、基于BIM技术的项目管理平台将BIM与现场实际施工进行结合，大大提高了BIM模型的实用性；可视化施工现场实际情况，提高项目管理信息共享效率；自动打印各种报表，节约数据处理的时间，提高项目管理的工作效率，同时降低数据处理过程的失误率，提高数据的准确性。

“智慧工地”的建设离不开BIM技术的信息化管理应用，只有通过更加科学、规范的信息化管理，才能实现施工现场中人员管理、物料管理以及各种安全事项的管理，实现施工现场的又好又快发展。BIM技术作为目前建筑业转型升级的最高水准，会有越来越多的价值潜能被不断开发，节省成本、提高质量、产生价值。
