Revit如何运用楼板边缘功能创建建筑散水
1、Revit如何运用楼板边缘创建散水呢？

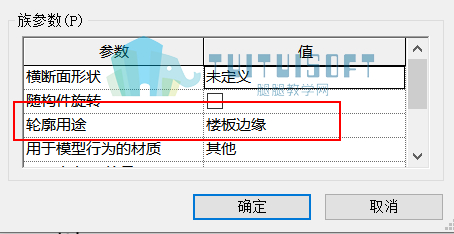

1）我们可以先创建一个【公制轮廓-主体】的族，族类别的轮廓用途定义为楼板边缘。

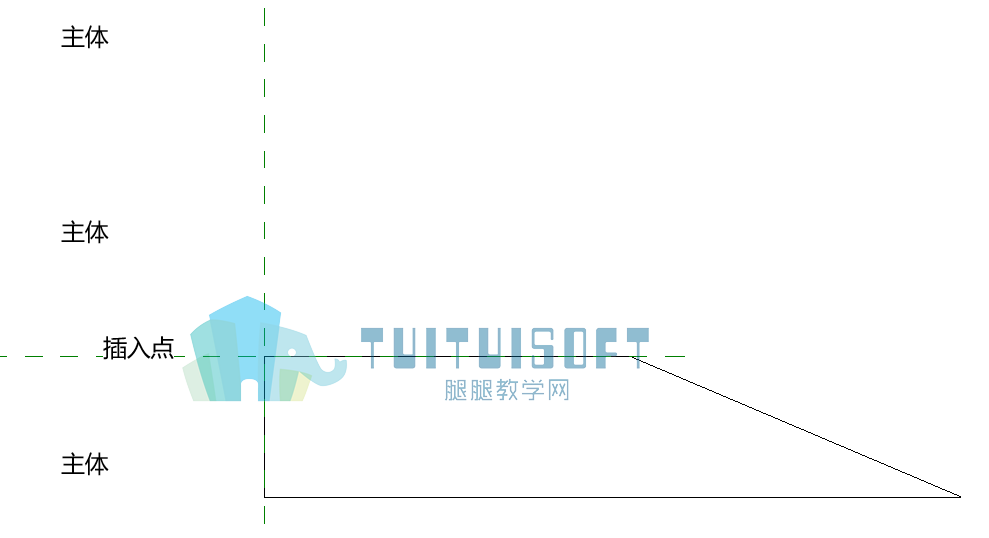

2）接着，根据散水的尺寸，绘制散水的轮廓，将族保存，命名为散水，点击【载入项目】。

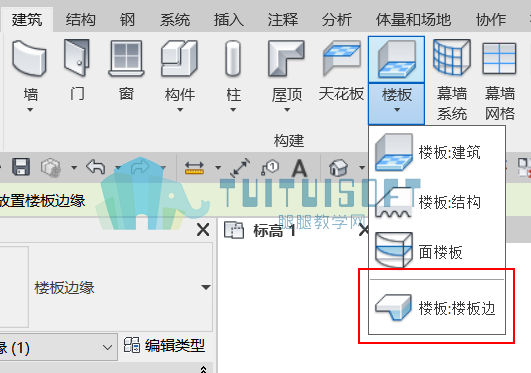

3）在项目中点击【建筑选项卡】下的【楼板】，下拉选择【楼板：楼板边】

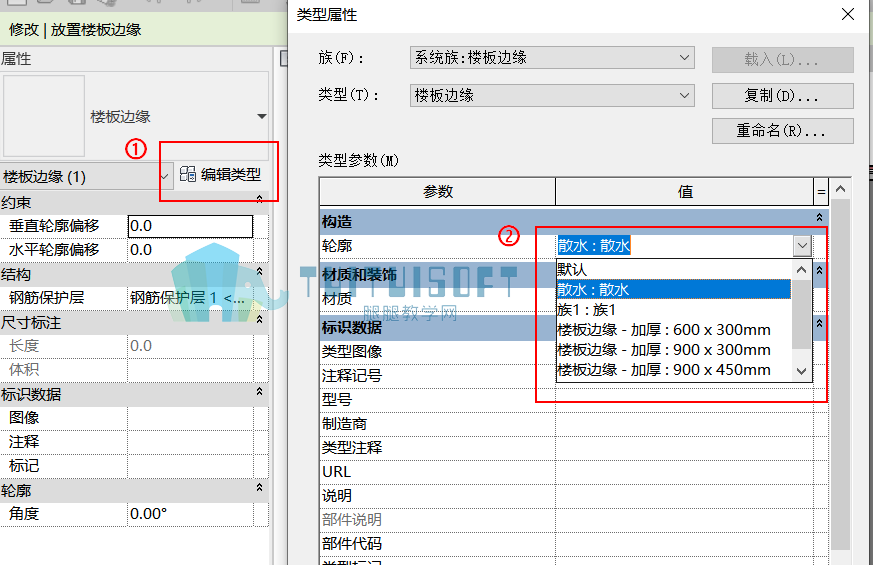

4）点击【属性】中的【编辑类型】，在轮廓中找到刚刚载入的【散水】

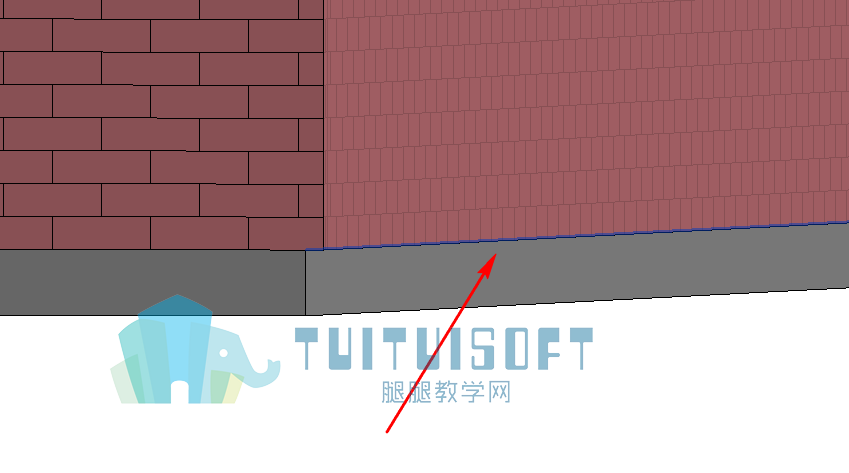

5）切换到三维视图，点击楼板边（楼板边会高亮显示，如图所示），点击它就可以将散水绘制上去了。

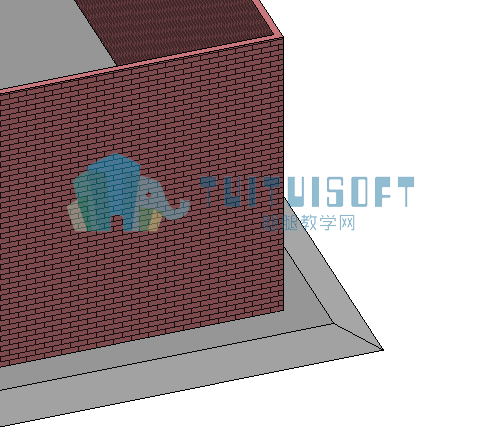

散水绘制完成的效果如下图：
同样的，也可以用此方法绘制台阶、排水沟、女儿墙等，由于楼板边缘可以进行配筋，也可以用来绘制边梁。
2、有时一些构件用楼板边缘绘制，没有楼板作为主体去进行附着，这时怎么办呢？

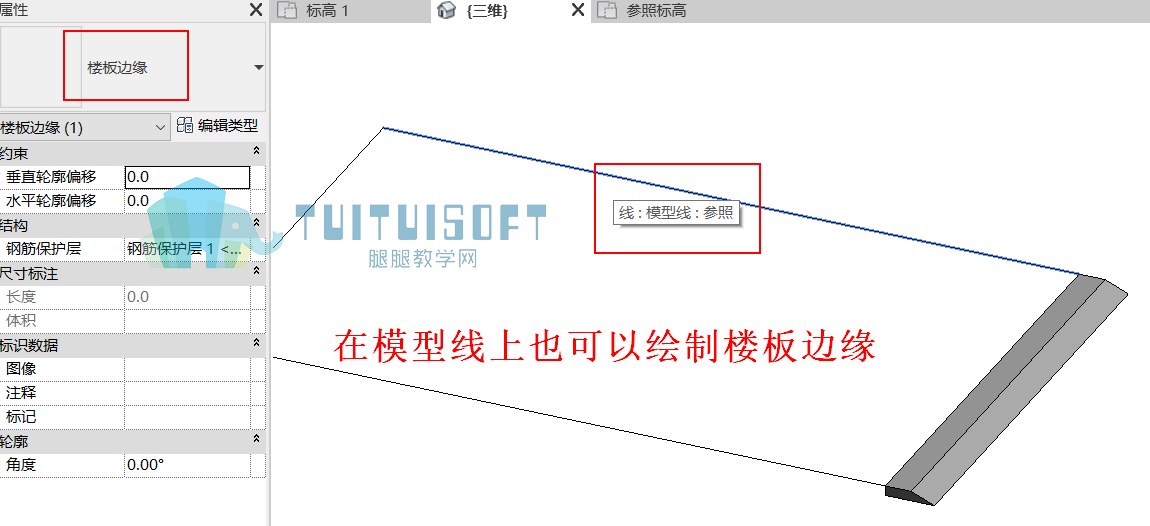

这个时候，我们可以添加模型线，模型线在三维视图中是可见的，我们可以通过模型线去生成楼板边缘。
