在现代建筑设计中，随着机电管线种类的增多，机电BIM内容范围也就越来越大，我们需要处理的管线碰撞问题以及各类问题也就越来越多。而随着BIM技术的应用与发展，这些问题也就慢慢得到了解决，接下来就让我们根据实际案例，来看看机电安装BIM技术的使用案例。

8月29日，郑州美术馆、档案史志馆建设项目获得“广联达MagiCAD应用示范项目、应用观摩基地”授牌，2018年全国仅有两个施工项目获此殊荣。该项目机电安装BIM技术在管线综合碰撞检查、孔洞预留、支吊架深化设计、物料统计等方面的深入应用，得到一致好评，受到行业点赞！

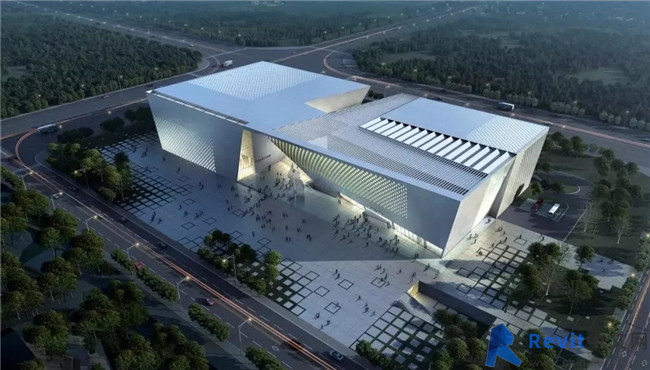

由中建七局建筑装饰工程有限公司承建的郑州美术馆、档案史志馆建设项目是郑州市重点项目，总建筑面积约9.6万平方米，建筑层数地下二层，美术馆地上三层，史志档案馆地上六层，总高度约32.6米。

机电安装BIM技术在项目上的应用

1、BIM建模

依据设计院各专业施工图纸，建立全专业机电安装BIM模型。

项目机电安装系统包括管道系统56个，暖通风管系统19个，电气桥架母线系统28个；公共区域管线排布多为3层以上，最多处管线排布达6层之多，作业面交叉较多。

2、美术馆地下一层综合管线漫游

依据国家强制性标准及行业规范，利用BIM软件针对项目机电安装进行管线综合和深化设计，针对本工程强弱电、给排水、暖通、消防等工程系统，进行管线综合碰撞检查，仅地下一、二层就解决主干管碰撞点千余处，综合管廊排布40余处。

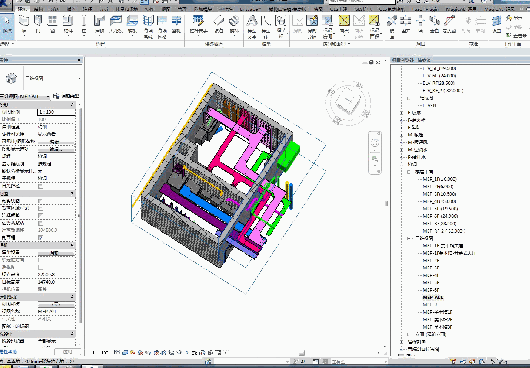

3、配电井三维深化设计

利用BIM软件深化设计强弱电配电井

4、空间净高分析

利用BIM软件进行空间净高分析

5、综合支吊架深化

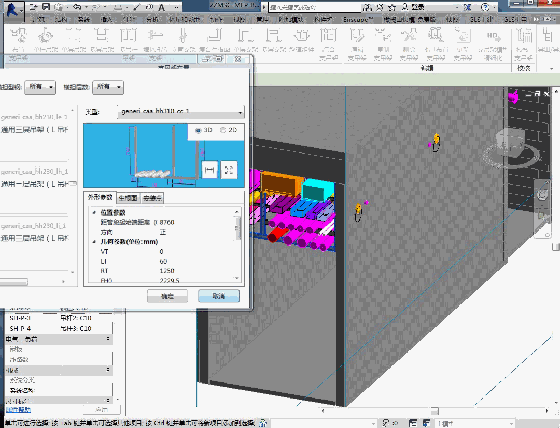

利用MagiCAD软件的支吊架工具，针对管线密集部位进行综合支吊架深化设计以及受力校核。

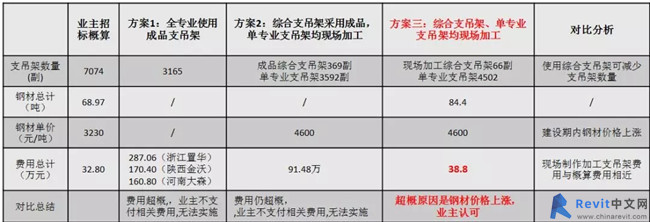

利用BIM技术为项目进行支吊架方案分析比选

方案一、方案二：采用成品综合支吊架，费用超概而被业主否决，若不采用综合支吊架，三家安装分包单位管道必处于无序状态，定会频发返工。

方案三：BIM小组深化设计66副综合支吊架现场制作安装，费用由三家各自均摊。各家施工进度得以推进，地下一层安装施工一次成优率大大提高。

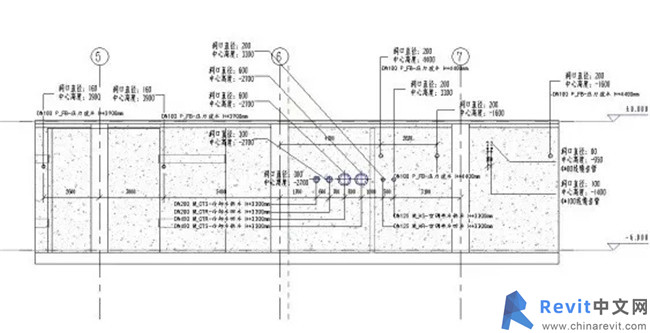

6、预留孔洞梳理

利用全专业机电模型，与建筑结构模型进行碰撞检查，并利用MagiCAD软件的预留洞口功能，一键生成预留的洞口，排查所有的预留洞口，进行信息标识，导出施工图纸指导现场施工。

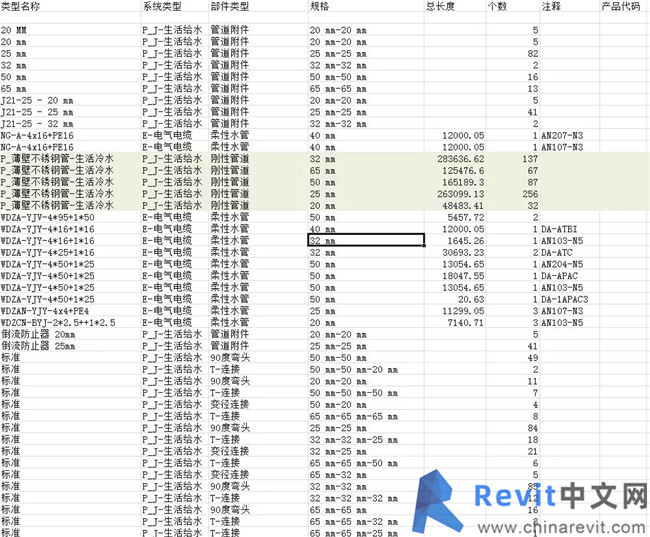

7、出具材料清单

8、三维技术交底

BIM机电可以说是建筑行业中的朝阳技术，传统的机电管线知识都会，但一旦需要使用BIM软件来展现，就时常出现差错。因此对于BIM机电工程师而言，不仅仅需要自己的机电专业知识，都是还要学会如何运用BIM软件深化设计机电模型，这样才能真正做到有效缩短工期和减少成本。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
