Revit结构梁的参照标高灰显与亮现问题（投稿/文/李呈伟）

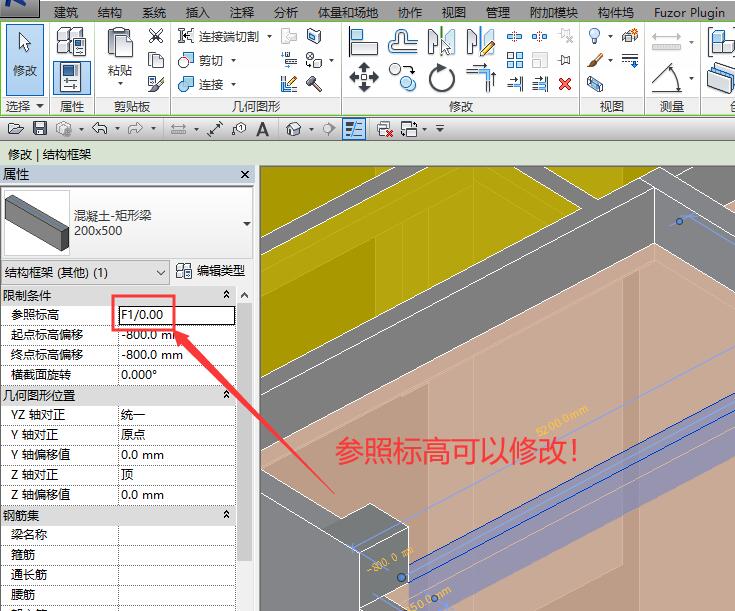

朋友截了两张图给我，说发现一些结构梁的参照标高是灰显的、不可修改；而另外一些结构梁的参照标高却是亮现、可以修改，很是疑惑，想知道这个现象到底是什么原因造成的。

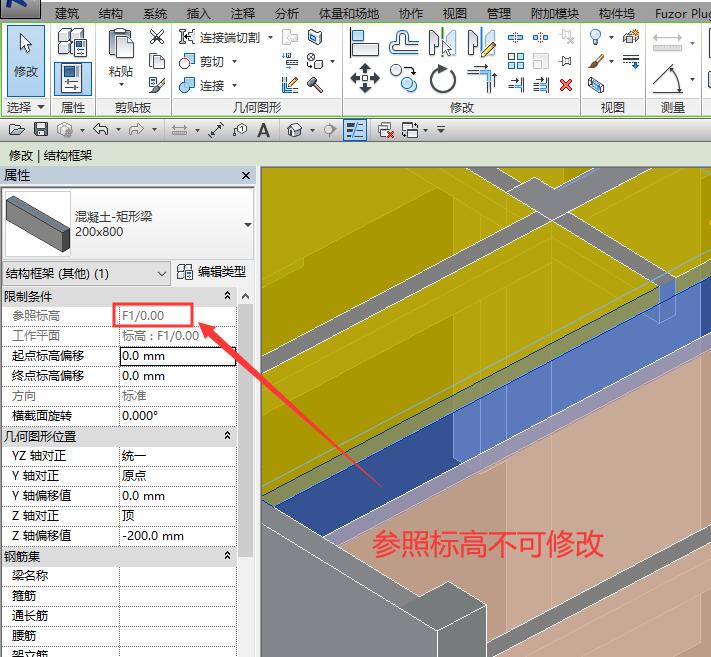

我们知道，在结构专业建模时候，结构梁的标高不会全部在一个楼层平面上，局部标高会有提升或者降低，如果不想在结构梁的属性里，“限制条件”列表下“起/终点标高偏移”输入两次数据，只是在“几何图形位置”列表下的“输入一次，那么梁属性面板里面的参照标高是灰显、不可修改的；

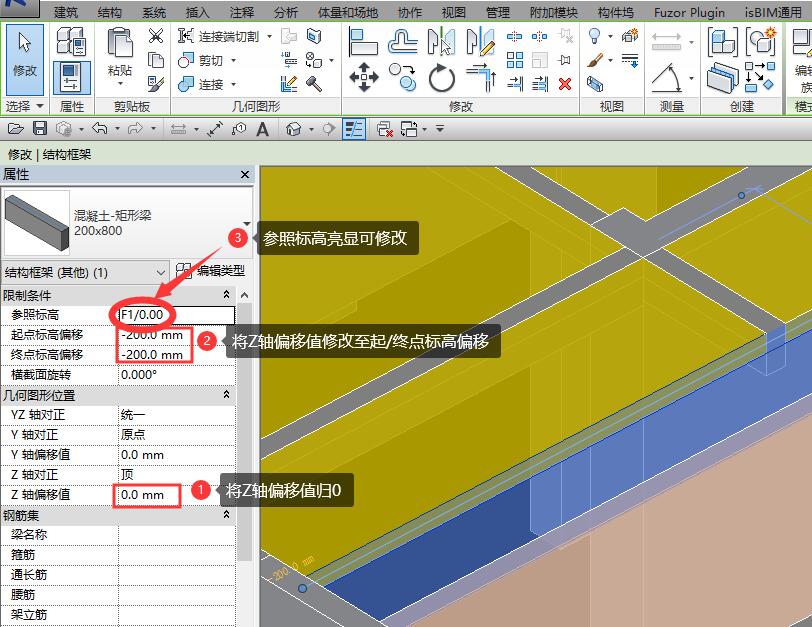

如果，将Z轴偏移值的数据输入到起/终点标高偏移栏内，那么会发现梁属性面板的参照标高立刻亮现，显示可以修改！如下图：
PS:

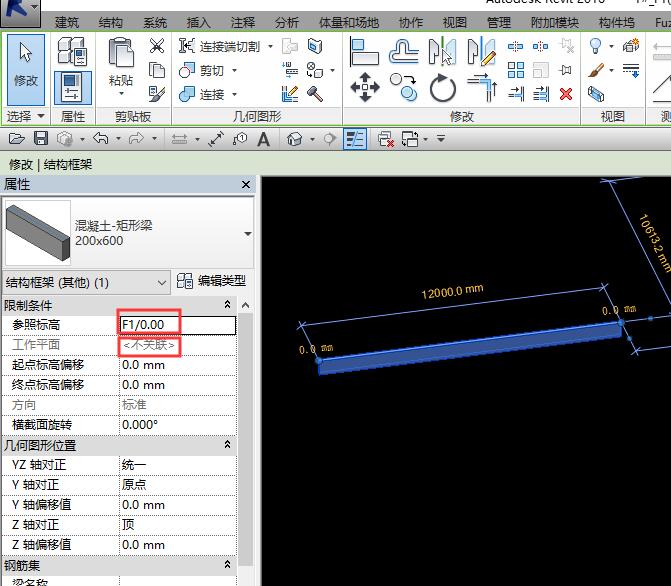

如果，结构梁是在三维视图里绘制的，那么其参照标高也是亮现、可以修改的， 且属性面板中增加了“工作平面”，并显示为“不关联”，如图：
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
