做BIM工程师看不懂钢筋配筋图？？？？
干施工，看不懂配筋图怎么指导现场施工？做设计，第一步要学会看配筋图！在设计院哪个不是先啃一个月图集的！干工程不管你在什么岗位，看不懂配筋图，这太可怕了！
先来一发理论知识，这些都是你经常用到的，请记在心里！
计算钢筋每米重量的口诀
钢筋直径自相乘
单位厘米要记清
再乘零点六一七
就是钢筋每米重
钢材理论重量计算方法：
◆角钢:每米重量(公斤)=0.00785×(边宽+边厚－边厚)×边厚
◆圆钢:每米重量(公斤)=0.00617×直径×直径(注:螺纹钢和圆钢相同)
◆扁钢:每米重量(公斤)=0.00785×厚度×边宽
◆管材:每米重量(公斤)=0.02466×壁厚×(外径－壁厚)
◆板材:每米重量(公斤)=0.785×厚度
◆有色金属的板材的计算公式为：每平方米重量（公斤）=比重×厚度
◆各种有色金属的比重如下：紫铜板8.9 黄铜板8.5 锌板7.2 铅板11.37 铝板2.8
◆铝花纹板：每平方米重量（公斤）=2.96×厚度
◆紫铜管：每米重量（公斤）=0.02796×壁厚×（外径－壁厚）
◆黄铜管：每米重量（公斤）=0.02670×壁厚×（外径－壁厚）

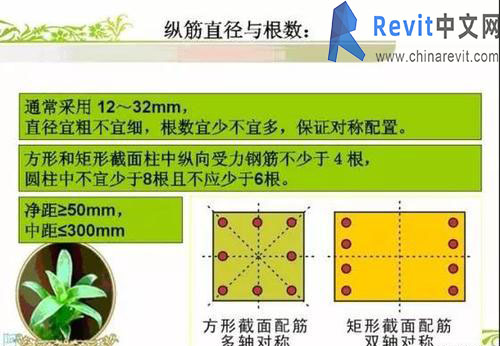

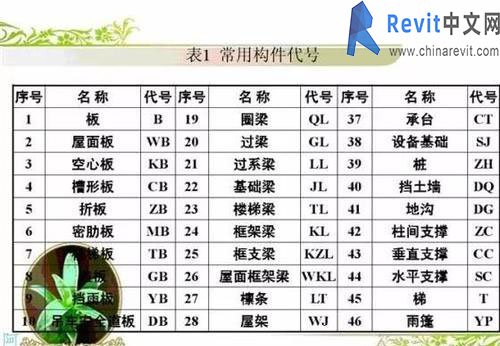

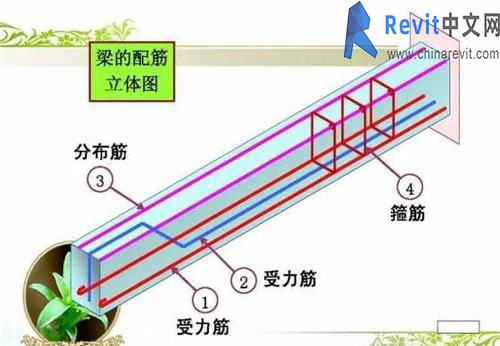

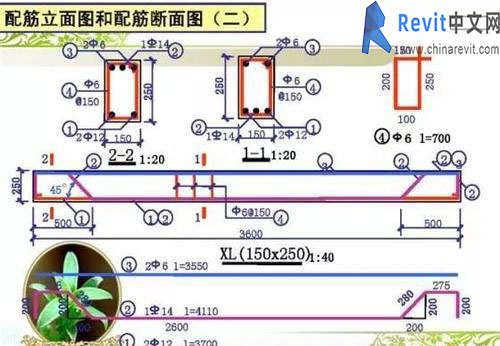

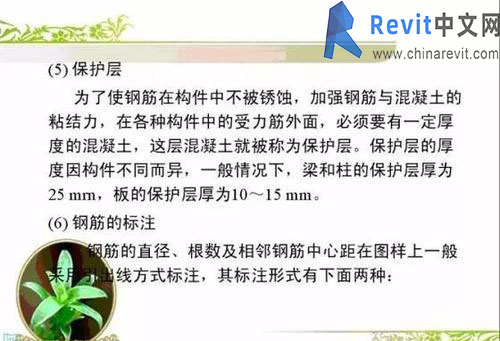

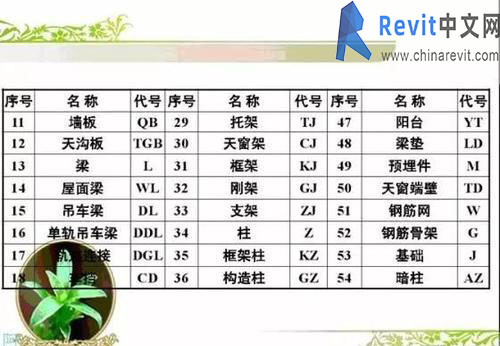

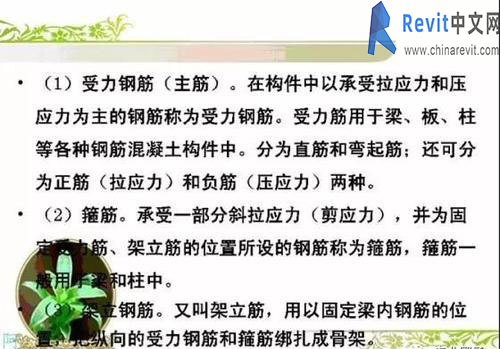

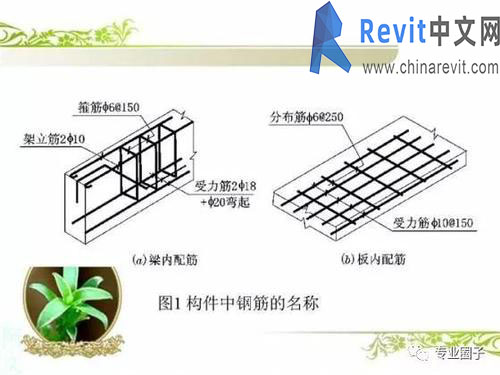

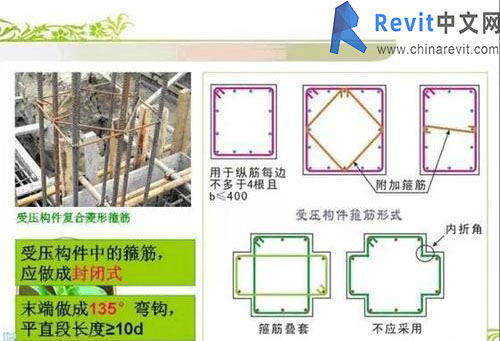

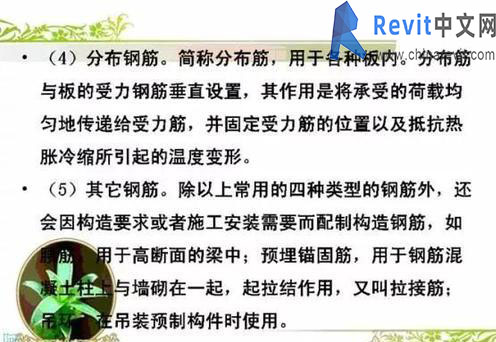

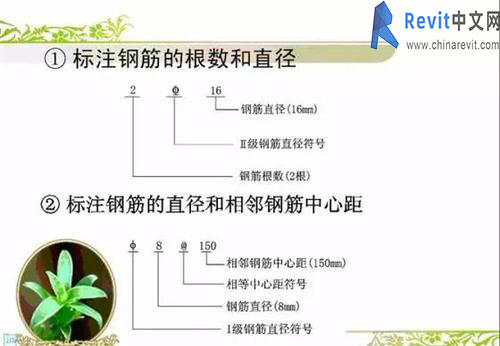

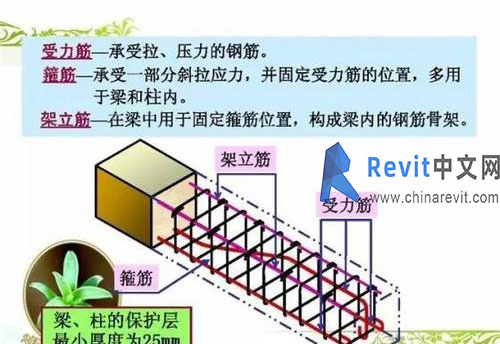

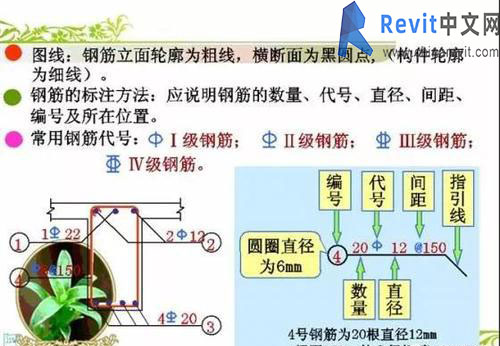

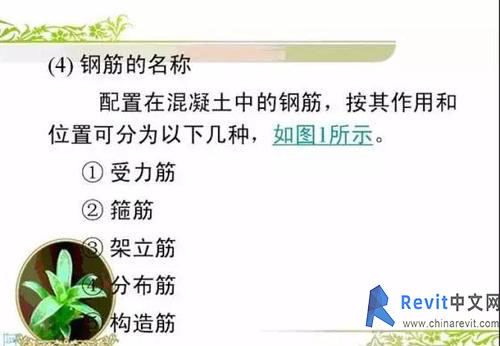

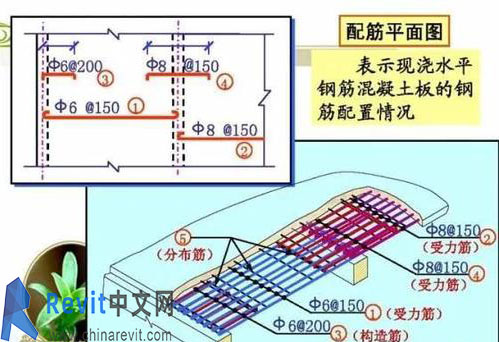

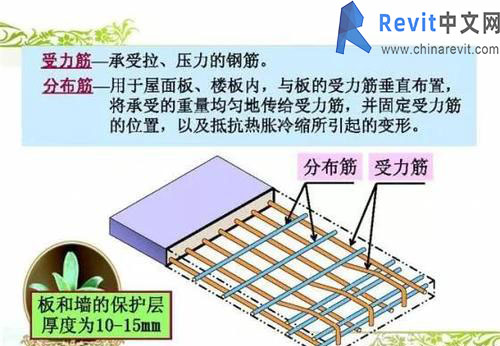

配筋图，要这样看
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
