项目名称：　

河南省科技馆新馆建设项目

项目区域位置及周边用地情况：　

项目位于郑东新区白沙象湖规划区，东望象湖，西邻杨桥干渠，南侧为金水大道，是城市主干道，宽度为60米。

金水大道与基地之间设有65米城市绿化带，西侧锦绣路为城市快速路，宽度为50米，与洋河干渠之间有55米城市绿化带.杨桥干渠两侧各设置5米宽车行道，4米宽步行道及4米宽沿河景观带。

本项目规划用地面积为89620.94平方米（约134.4 亩），建设用地面积54447.73 平方米（约81.68 亩）。其中BS06-10-15地块建设用地面积：54447.73平方米，BS06-10-16地块建设用地面积：30677.60平方米，BS06-10-15地块内科技馆主体105116平方米，其中地上建筑面积79946.51平方米，地下建筑面积25151.69平方米.

BS06-10-16地块内独立地下车库及人防24248.61平米，其中地上建筑面积177.69平方米，地下建筑面积24088.72平方米。

配合项目整体建设的圭表塔900平方米及用地红线外室外西广场平台8700平方米。

主要含科技馆主楼为高层建筑，建筑高度为43.85m，独立车库及人防为纯地下室，挖深为13.6米，红线外圭表塔建筑高度100m。

科技馆建筑以体验科学为目的，

通过多种展示手段，

让游客参与展示内容与展品互动，

让人们身临其境的了解科技原理，启发兴趣，

促进科学教育推广与实践。

科技馆建筑作为大量公众参与的建筑，

其建筑形式创新独特代表了人民探索求知的精神。

效果图1

效果图2

科技馆建筑以展览、参观、学习为主，是群众文化生活的重要场所。作为文化建筑，科技馆内部包含了大量的展示功能空间，伴随特殊的科技馆展示需求及大量人流公共活动疏散的需求科技馆内部具有大量开放空间。从而需要BIM介入的重点区域一般为，常规展厅，影院，科普剧场，实验室，会议室，办公区，休闲区，地下室地库等其他功能空间。

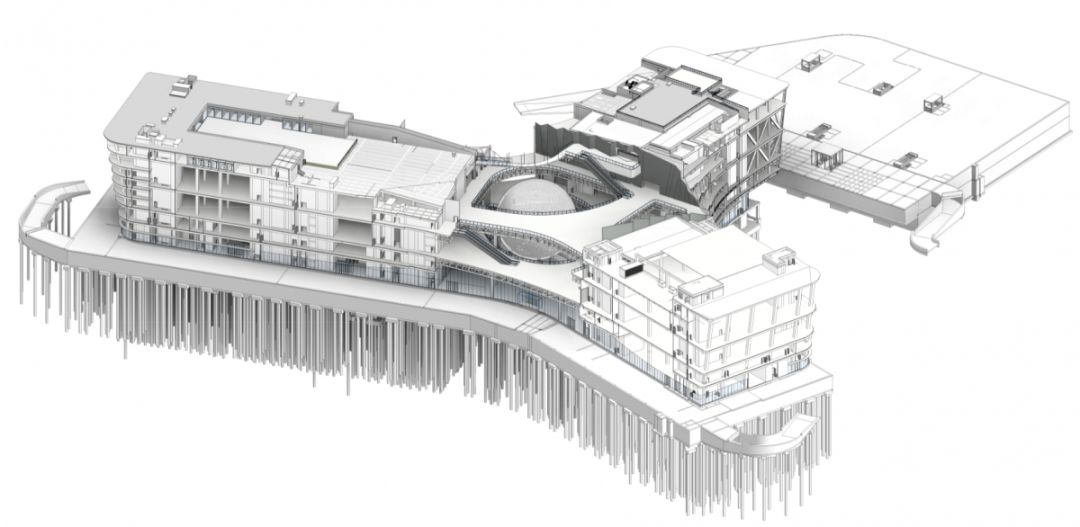

各专业模型展示

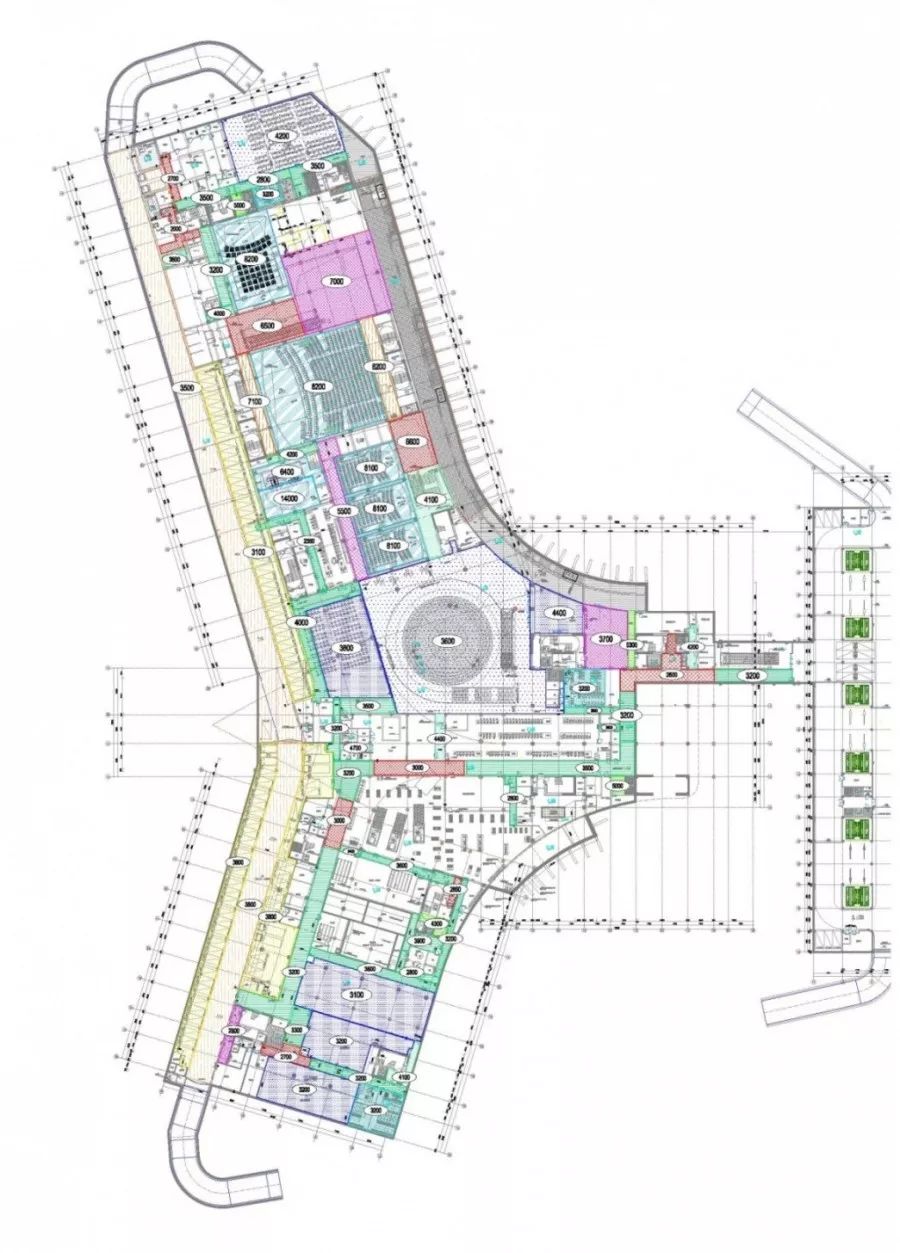

建筑专业

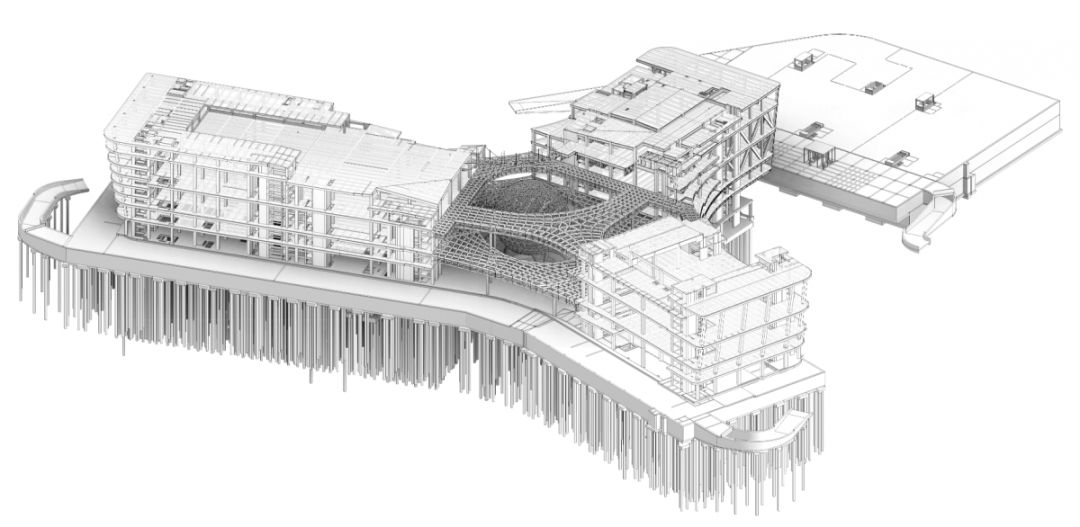

结构专业

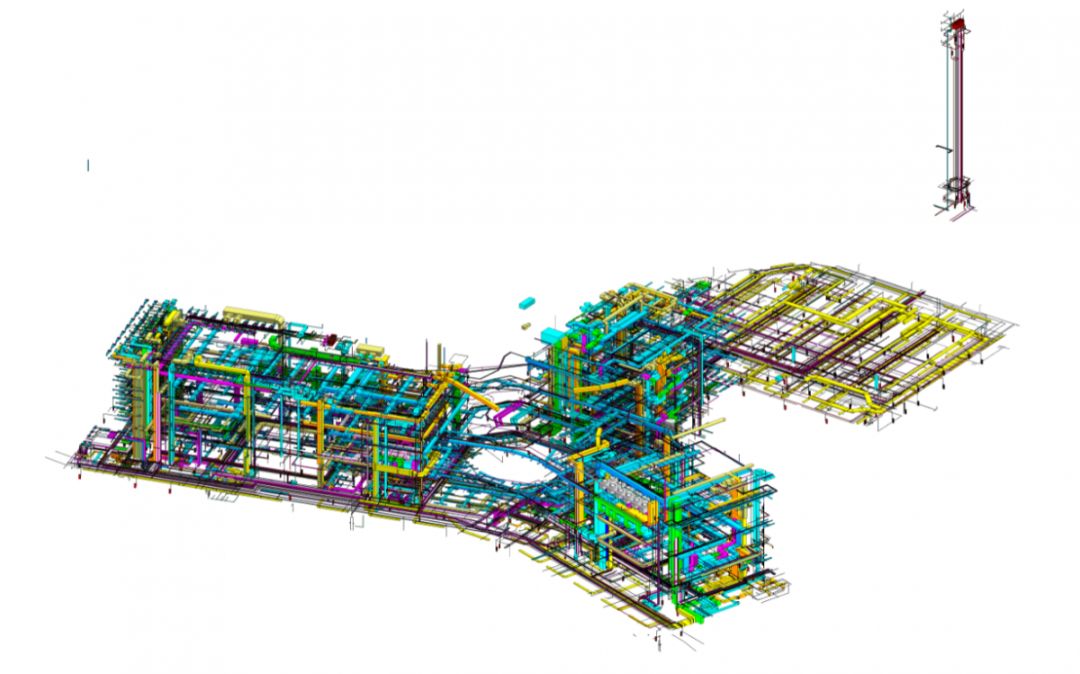

机电专业

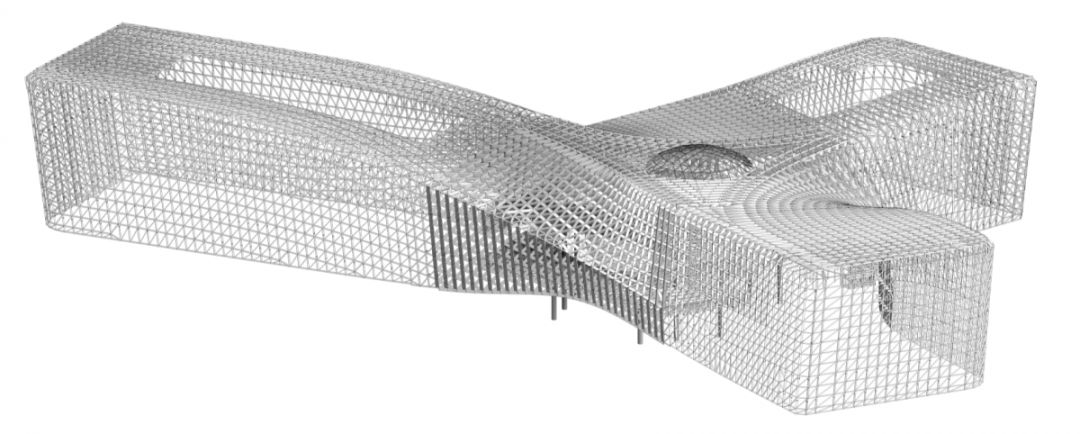

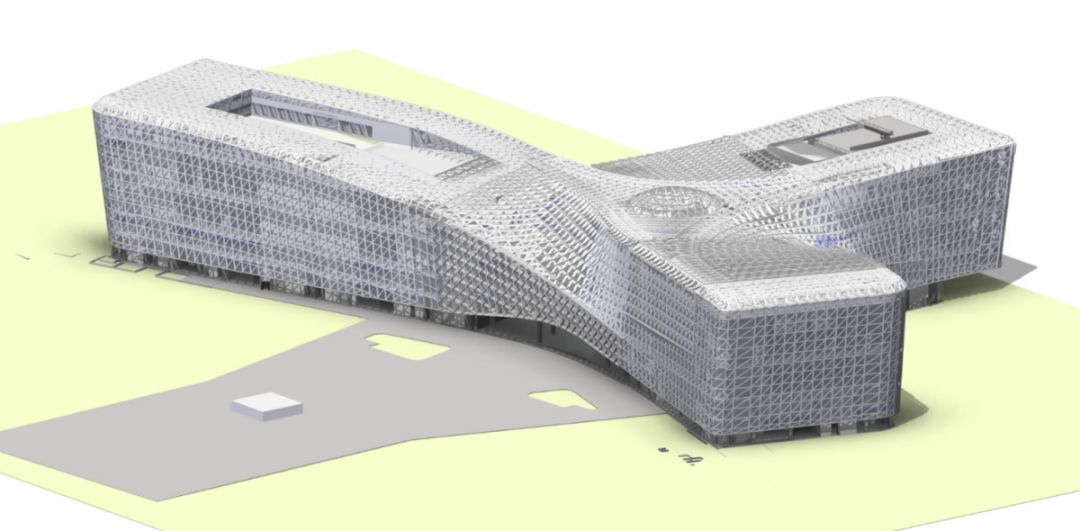

屋顶桁架模型

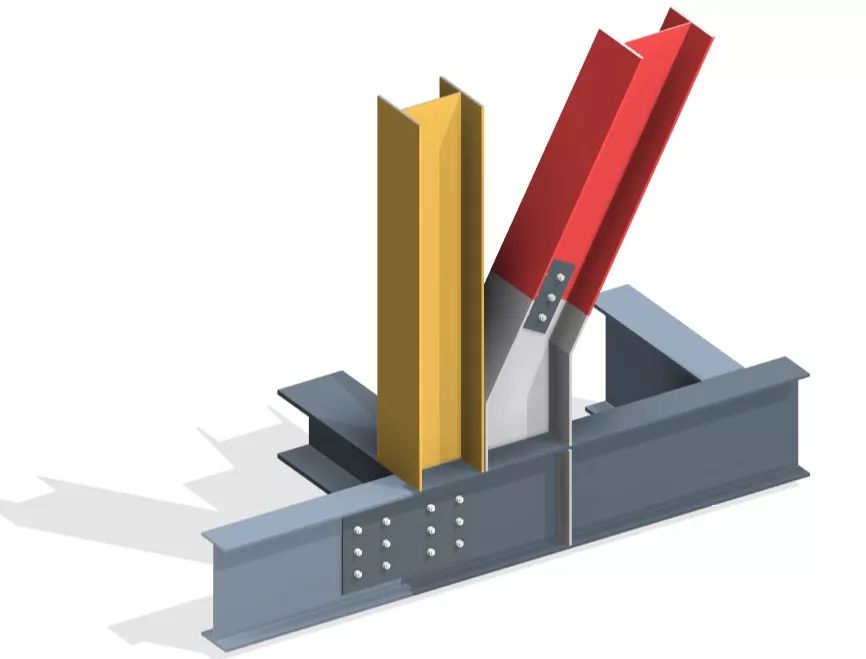

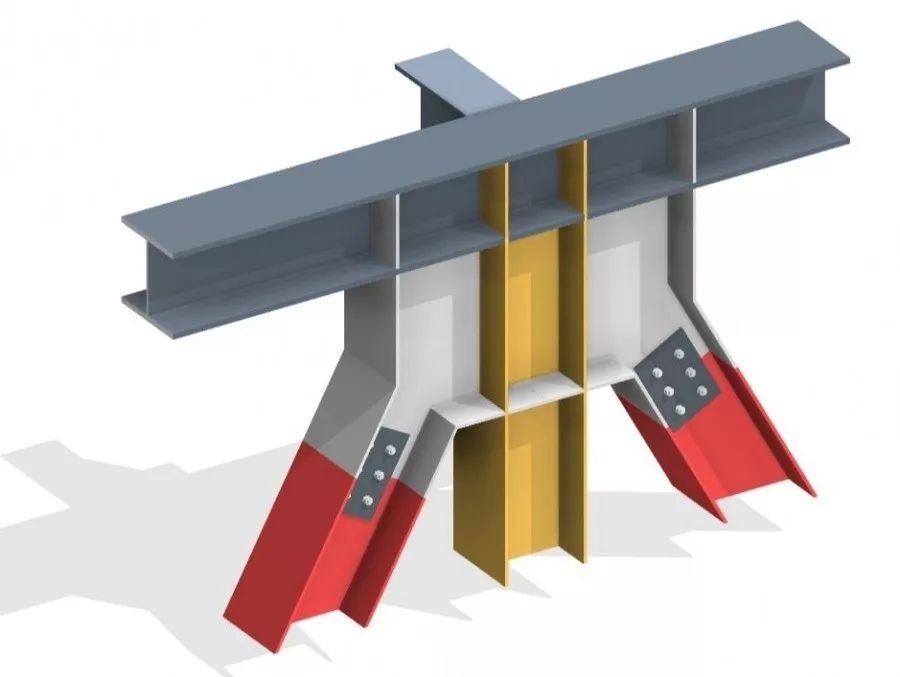

方案设计阶段配合结构桁架节点验证

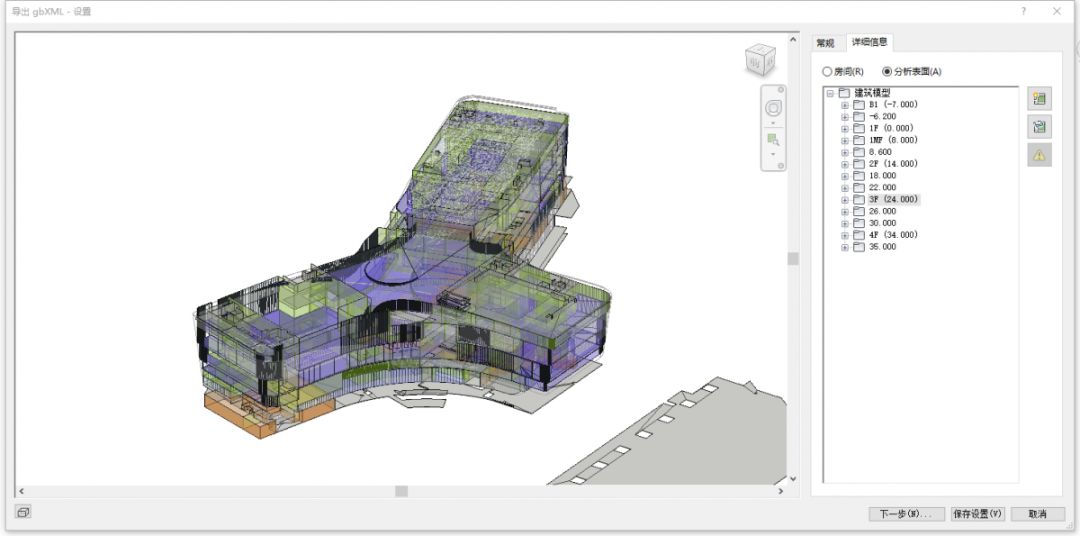

配合能耗分析

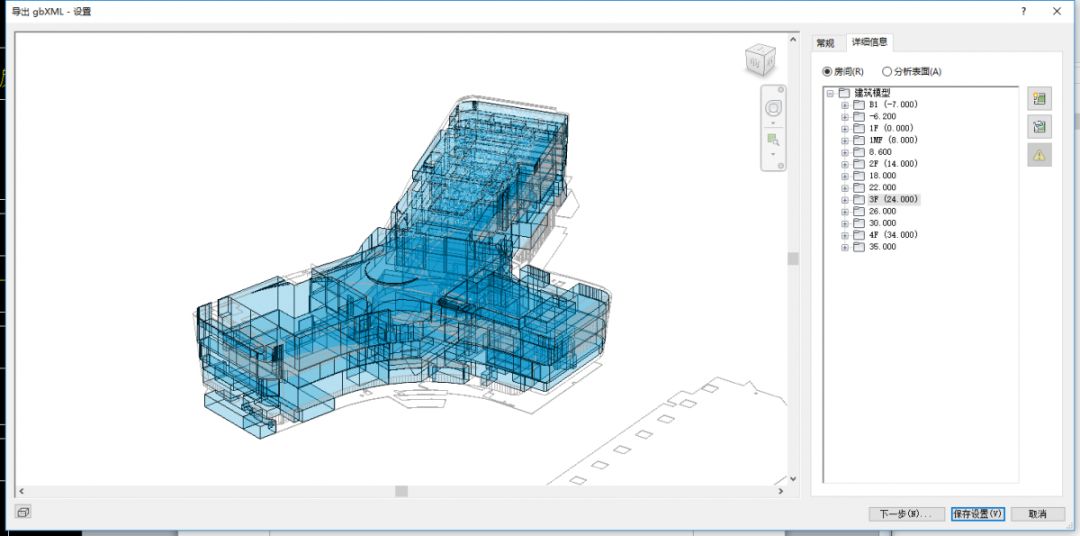

通过对每个功能空间进行设置调整，使其变成一个封闭的空间系统。将每个空间导出，在能耗分析计算软件中进行具体的能耗分析。

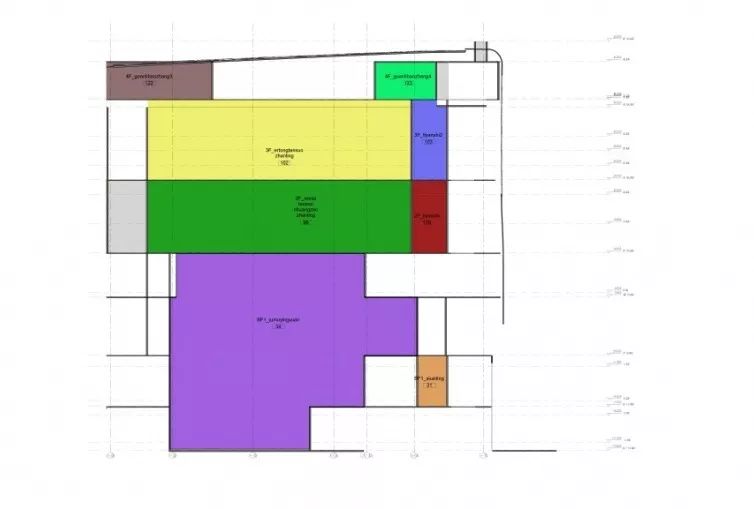

▲空间剖面

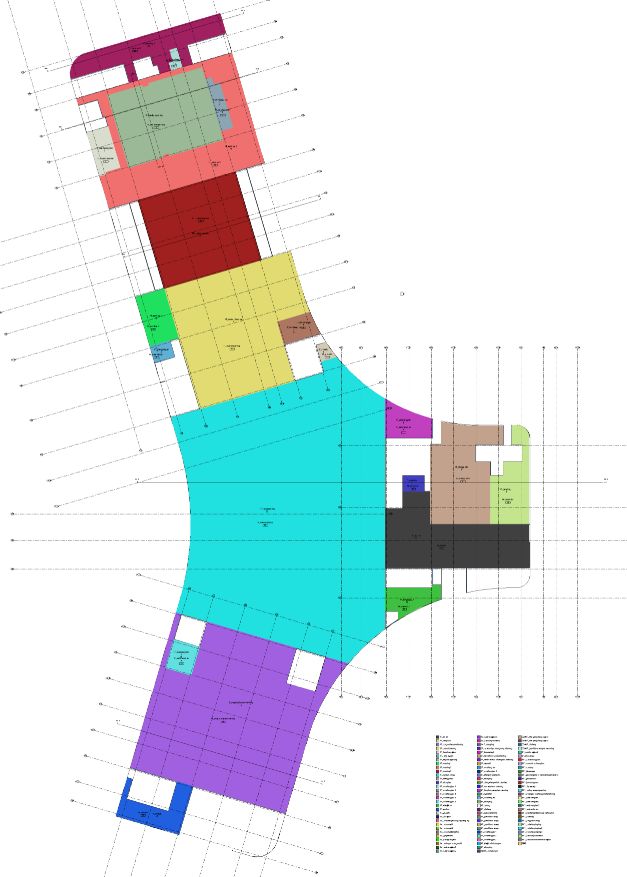

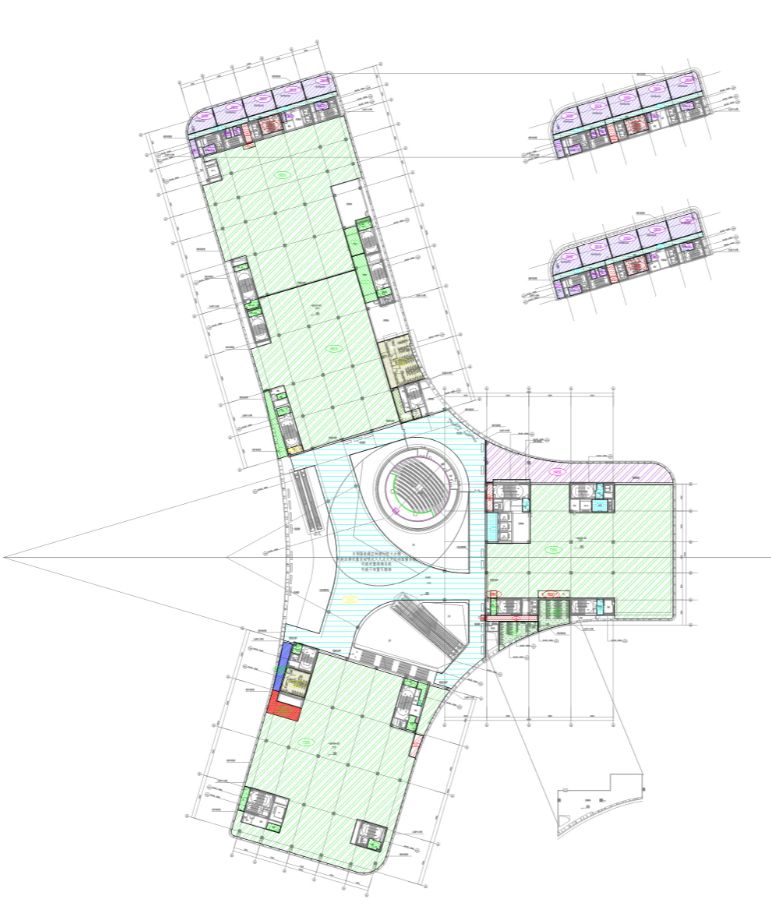

▲空间平面

施工图阶段各专业进行错漏碰缺检查并且提出有效建议

通过整合各专业模型，利用BIM技术进行三维拍图。

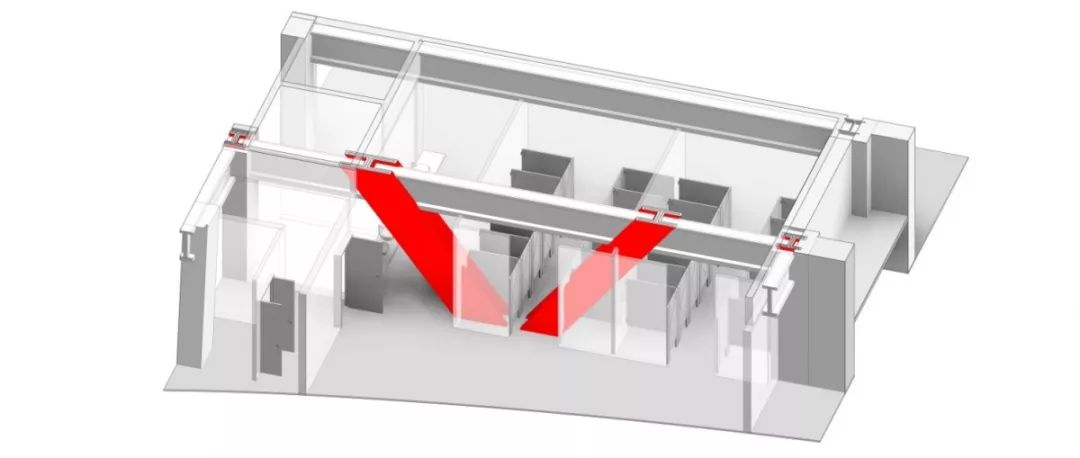

1.钢结构桁架斜腹杆影响卫生间入口处通行

修改前

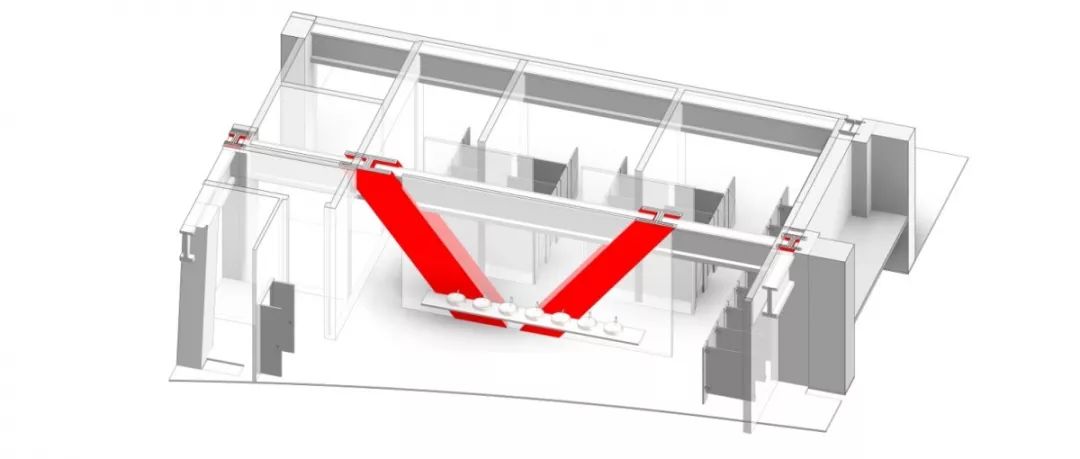

修改后

2.土建净高检查，排查不利净高。

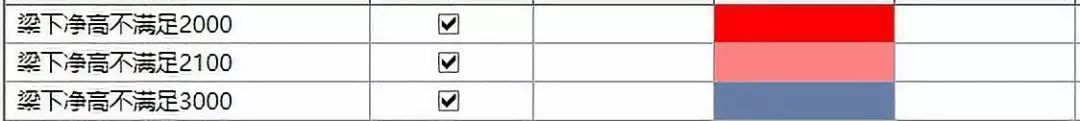

梁下净高控制

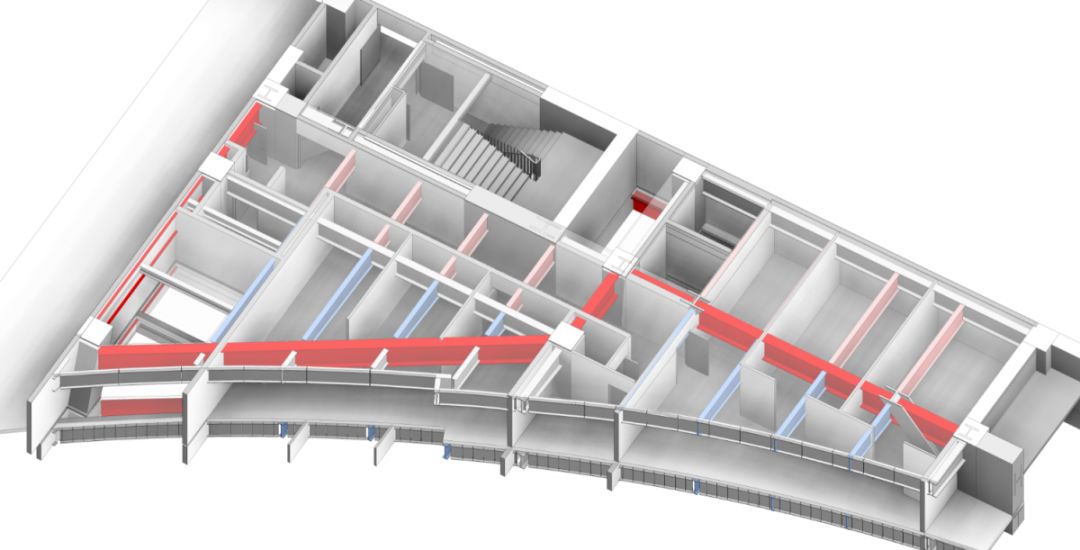

根据结构梁下净高信息设置过滤器，可以在模型中明确问题位置。

管线综合净高控制

由于科技馆建筑空间要求较高并且管线较多，功能空间关系复杂存在错层。在管线综合中通过结合精装吊顶净高需求，有序排布机电管线，合理优化净高。有针对性的对一些复杂空间及净高有限区域进行重点研究。并将最终合理优化的净高控制做为精装吊顶参考值进行方案调整。

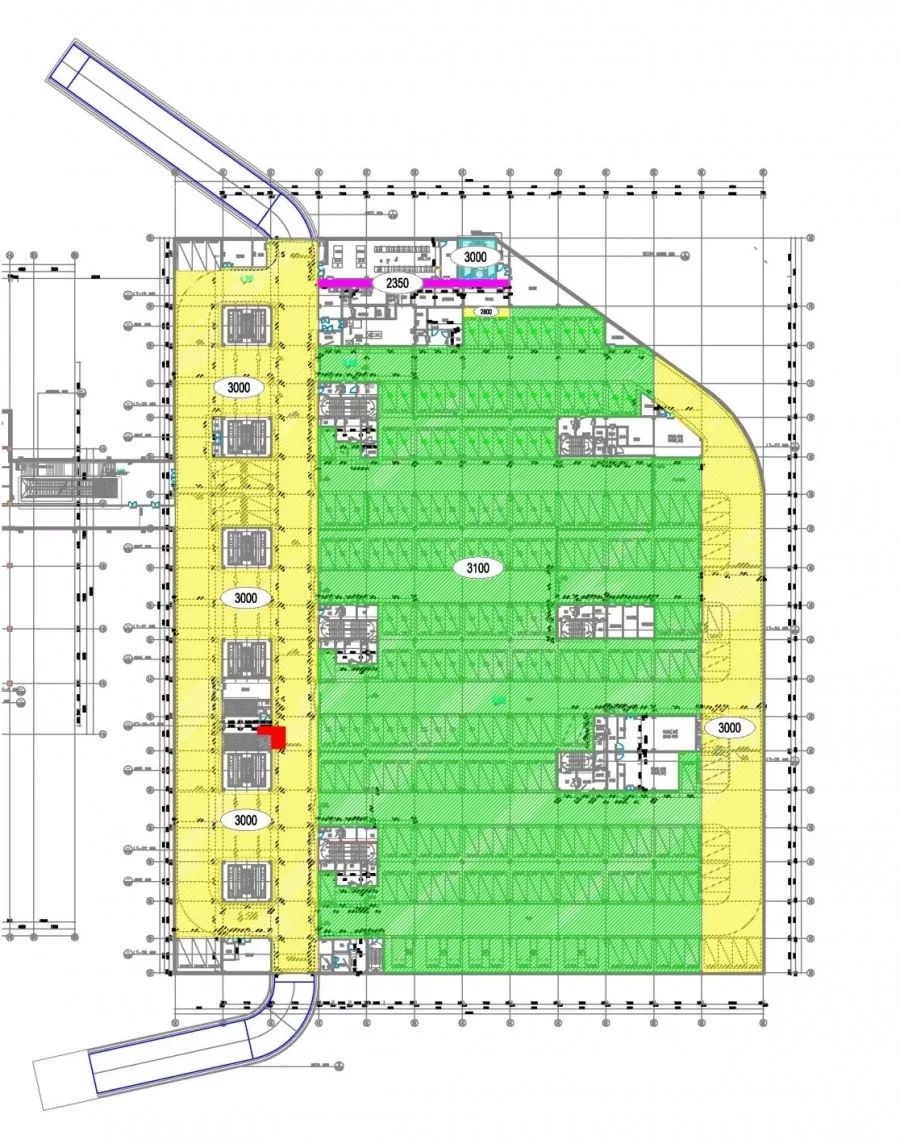

地下室BIM管线净高控制图

独立车库BIM管线净高控制图

一次机电综合优化注意事项：

管道间距——考虑到空调水管，空调风管保温层的厚度，电气桥架，水管外壁距离墙壁的距离。

桥架检修空间——电气桥架需要考虑安装后放线的操作空间，检修空间。

地上展厅部分BIM管线净高控制图

效果图展示
