铁路作为传统的轨道交通是现代城市交通中必不可少的一环，随着BIM技术的崛起，我们可以帮助建设团队解决铁路工程中遇到的专业对接问题、地形地质问题、甚至还有节能减排问题。那么在实际应用中，BIM软件又要如何设计铁路？让我们了解一下铁路BIM设计都有怎么样的流程。

BIM设计流程

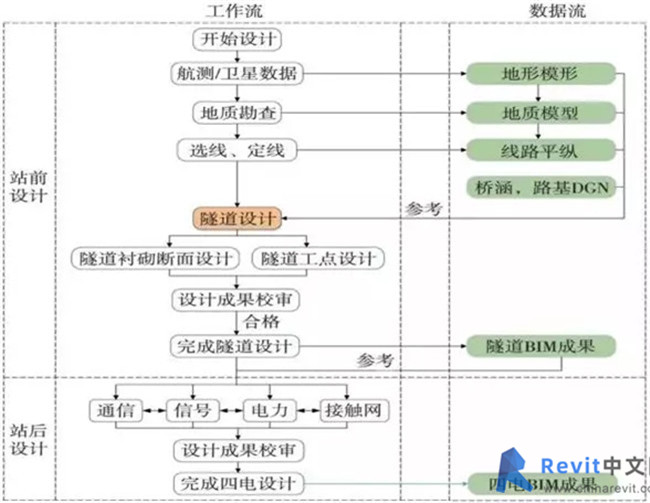

铁路工程基于地形、地质的底设计资料，按照铁路设计、站前工程设计和战后工程设计的流程将BIM信息在工程建设的各阶段有序传递。

1、地形地质建模

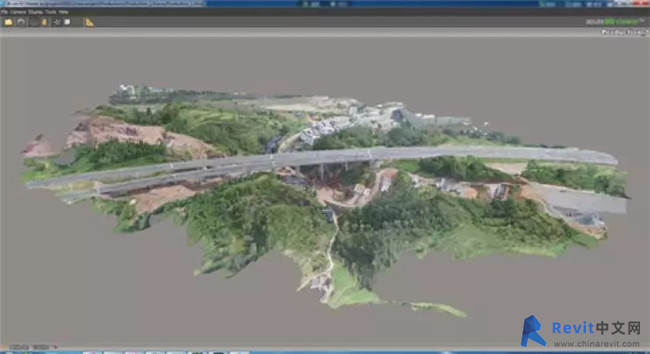

地形建模一般采用卫星遥感和航空摄影手段（无人机航拍）获取高分辨的地理信息，加工成数字高程模型（DEN），正摄影像（DOM),ZUIHOU在civil中生成地形模型。

随着铁路工程对地质建模的需求，随之开发出来的BIM软件也出现在我们的视野中，基于BentlyMicroStation上开发的AglosGeo可以利用地质钻孔、剖面、地质构造特征为建模提供依据。

2、线路设计

铁路的平纵是所有专业的空间定位基准，也是线路数据等信息能否被有效的在各专业间形成一个完整体系的关键，PowerCivil提供线路平纵设计工具，沿着线路剖切地形模型，生成地形纵剖面，再进行线路纵断面设计，最后在三维视图中自动拟合线路空间曲线。

3、中间站设计

中间站设计系统中包含客运、货运和线路等各个模块，平面布置图设有各专业的接口，通过系统预留的接口将设计结果添加至系统中，设计结果包括三维模型的创建、模型属性信息、参数信息和关联信息等的添加。需要将系统设计的成果应用于整个项目全生命周期中，包括三维模型的运用和模型中附加信息的使用。

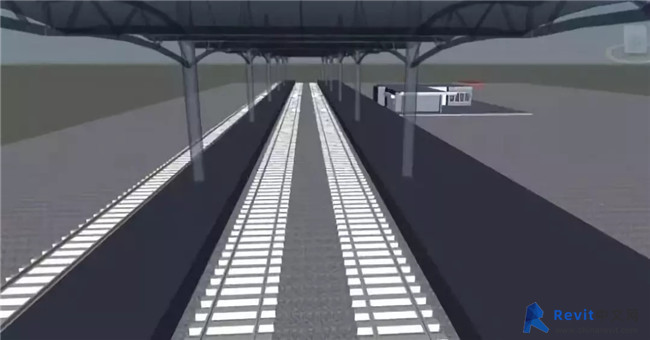

使用BIM技术进行中间站设计最直观的作用在于项目展示，除此外，将BIM模型导入至AutodeskNavisworks系列软件中可实现三维漫游、碰撞检测与施工进度模拟。利用系统设计成果BIM模型与信息可以实现信号系统检测、管道系统分析等各项后续功能，满足不同专业、不同阶段之间的协同作用，以实现最终的铁路BIM技术。

随着我国铁路建设进程的不断发展，,对于铁路设计、施工、管理水平的要求也越来越高。铁路作为一个庞大且传统的系统工程，我们不仅仅需要满足于现代工程设计中的低污染、低消耗，同时也要帮助工程项目在日后的可持续发展与运营阶段提供一个全新的管理思路。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
