随着BIM技术在我国的不断推广，三维设计、BIM技术应用已成为行业的共识。而在水里工程项目中，我们也更集中于大坝或水库等枢纽性功臣当中，对于长距离线性工程应用较少，但在一些特殊的工程中，输水工程也是民生工程项目中非常重要的一类。今天就让我们来了解一下BIM技术在输水管线中都有怎么样的应用方法与过程。

一、项目说明某重点输水工程主要由输水管线构成，输水线路全长约110Km，主要建筑物包含输水管道及阀等附属建筑物、泵站、出水口工程、调蓄水池等。输水管道采用钢管及PCCP，规格为DN900、DN1400、DN1800、DN2000四种，布置形式为单线布置。
管线铺设主要采用明挖的方式，开挖坡比视地质条件及开挖高度不同在1:0.3~1:2区间变动，管线底部120°包角范围内采用砂砾石回填，顶部50cm厚度内回填种植土，并预留30cm的下沉量，其余部分采用原状土分层压实回填。

二、设计流程长距离调水工程前期必然要经过若干种方案比选才能确定线路、管径、管材等工程设计基本要素。这个过程里包含从大比例地形图、卫星地图及大比例区域地质图上进行布线；现场实际探勘；经济指标对比等诸多工作。其实在这些前期工作里，BIM技术就可以介入，例如使用OpenRoadsDesigner软件在大比例地形图上进行线路方案对比，而且可以快速的得出工程量。
在方案确定后的初设及施工图阶段，则需要1:2000带状图的测绘；详细的沿线地质勘查；初设或施工图纸的绘制等工作。在这个阶段里，各个专业则可以使用各专业不同的BIM软件在ProjectWise上协同工作。这里要注意的是1:2000的带状图只能做为底图来用，实际管线的地面线纵断要求的精度往往是在1:500及以上的，这要求测绘部门要沿管线实际平面位置从新测量，重新测量的管线地面线要能反映在测绘成果的TIN文件中。
对于具体BIM技术来说，在工程各个阶段都是通用的。

三、管线建模管线建模采用OpenRoadsDesigner软件，在平面线确定的前提下，管线建模的主要工作是管线纵断面的绘制，及横断面模板的制作及根据地质条件对廊道进行“点控制”及“约束标签”控制。

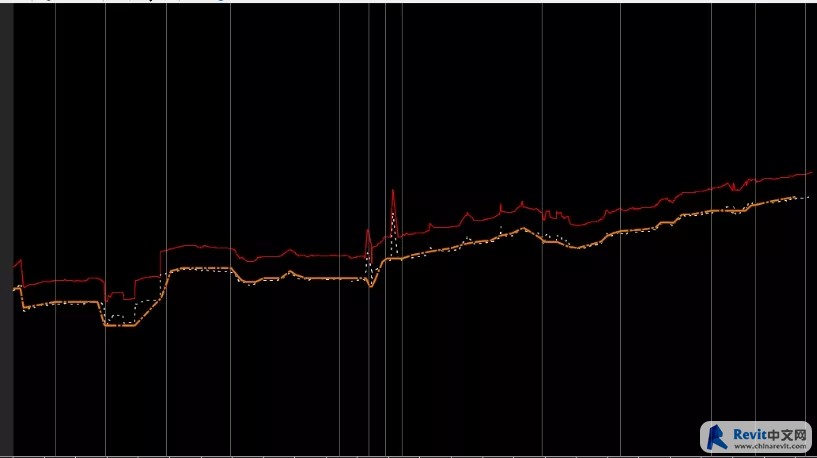

1、管中心纵断面绘制长距离供水管线一般为有压输水的形式，管顶应有一定的覆土保护层并且管道埋深应大于设计最大冻深。这样我们可以利用“纵断面偏移”命令，将原始地面纵断线偏移一定距离作为绘制纵断面的辅助线，在参照辅助线绘制纵断面，绘制完毕后可以在纵断面视图中对纵断面进行调整，也可以通过“表编辑器”对纵断进行类Excel表式的调整。

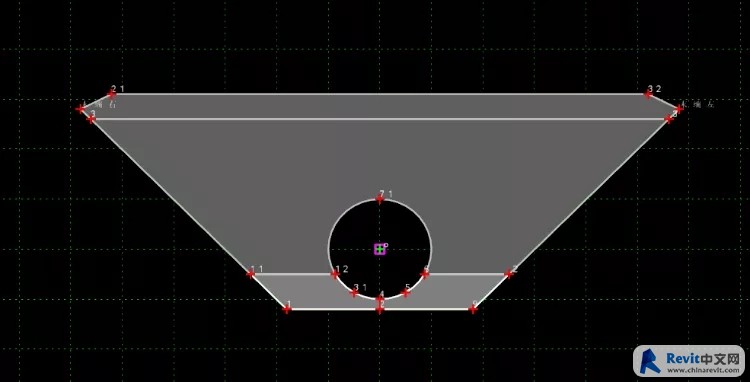

2、管线横断面模板管线横断面创建秉着方便调整，方便算量的原则进行创建，横断面模板包含管道开挖、管底120°包角砂砾石垫层、原状土回填，种植土回填；因为管本身为标准件，而且钢管本身管壁很只有2cm，横断面建模时忽略了管本身。

建模时要约束好各部件相互的关系，并实现在开挖底面可以进行“点控制”，开挖坡比可使用“约束标签”进行调整，同时保证垫层、回填土等要素能随开挖坡比及开挖宽度的调整进行同步调整。
3、廊道创建激活地形、设计纵断线，套用横断面模板，生成三维管道模型，根据地质条件对廊道进行“点控制”及“约束标签”控制；使用“廊道组件”统计工程量。

四、管线出图管线出图主要包括纵断图的绘制、平面图的绘制、平面线控制点的报表、管线断面图的绘制。

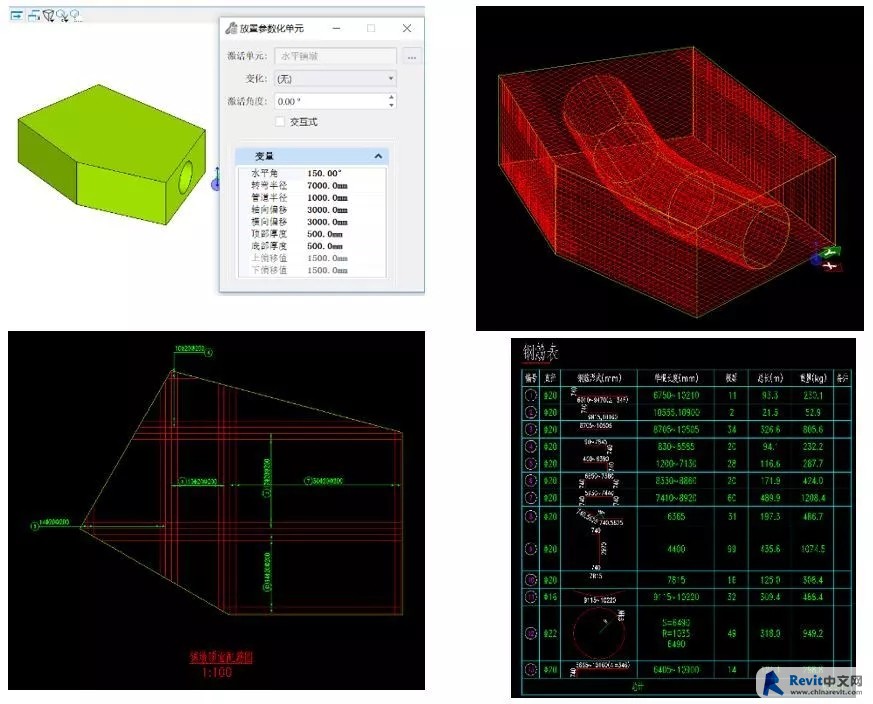

其中管线断面可采用标准断面图来简化出图，其余使用ORD自身出图功能进行出图，出图前要事先对ORD后台的字体、图框、出图种子、纵断的特征定义进行相应的配置；对类似指北针、排气阀井、排水阀井的平面符号使用cel功能进行统一配置，这种后台配置工作繁琐却必要，是保证工程项目效率的关键，对后台管理员有较高的要求。
1）纵断出图管线纵断出图使用ORD绘制剖面图的功能，生成纵断图后，使用插入cel的功能将排气阀井、排水阀井插入到纵断曲线的高点和低点，并对纵断曲线进行简单的标注。
2）平面图出图及平面线报表使用插入cel的功能，将排气阀井、排水阀井插入到平面的相应位置，使用参考命令将二维地形图作为底图参考到2Dmodel中，使用ORD绘制平面图的功能进行平面出图，出图完毕后，再将指北针插入2Dmodel里每个绘图边界里，由于图纸与2Dmodel是动态关联的，指北针也将出现在图纸中。
平面线报表使用ORD报表功能，报表输出时选择适宜的报表样式，并将报表保存曾Excel格式，本工程选用HorizontalElementsXYZ样式。

五、产品交付

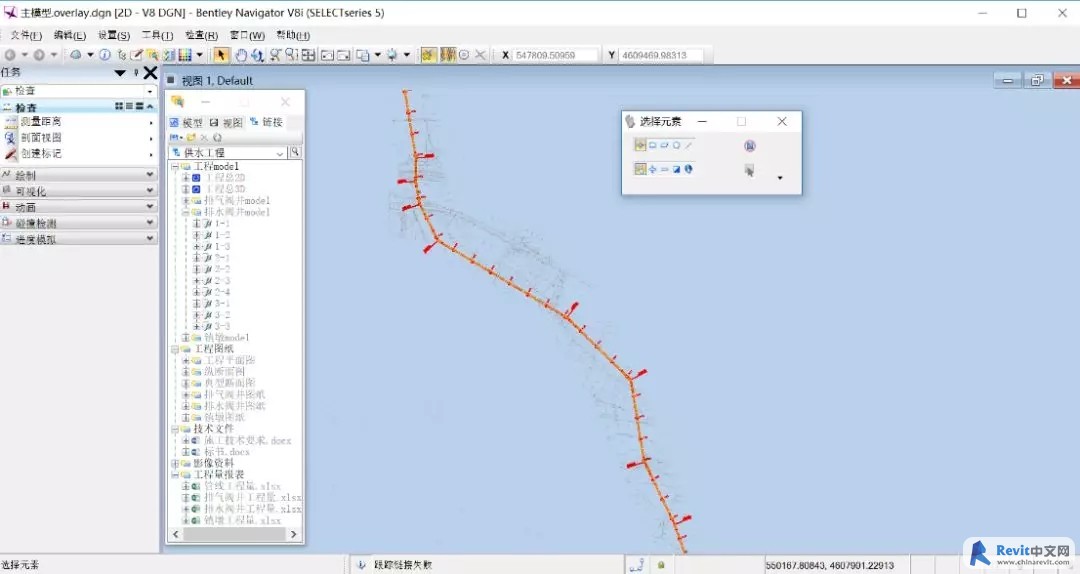

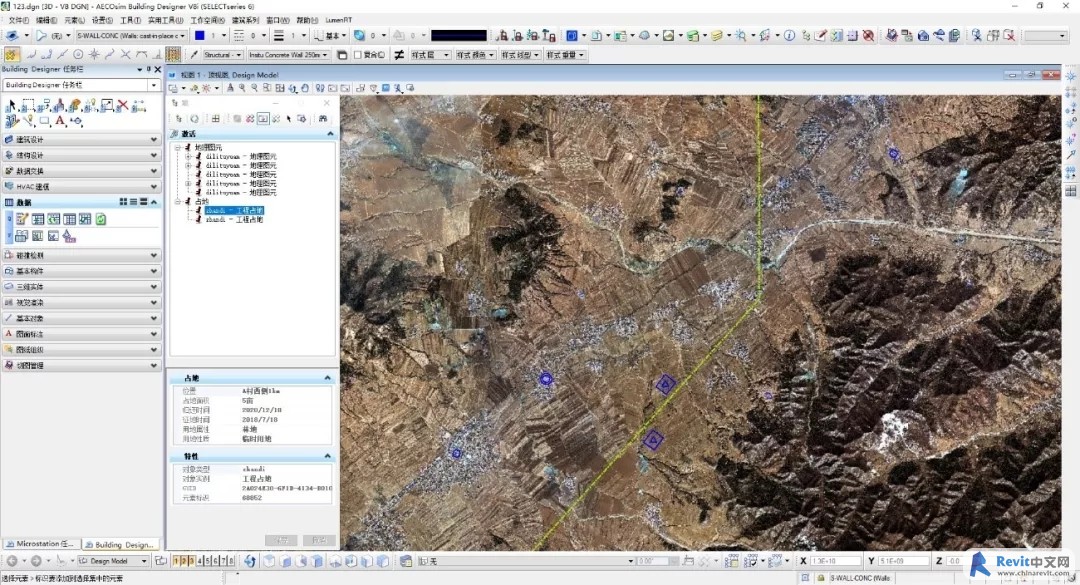

产品交付关乎着BIM价值的释放，本工程主要使用BentleyNavigator软件集成交付。对于信息模型可以发布成i-Model，工程图纸可以打印成PDF格式，并将各种工程文档分门别类打包放在一个文件夹内。在Navigator里使用链接集将信息模型、地质模型、图纸、工程量报表、工程影像、技术标准等与工程文档链接在一起，并在具体的信息模型上挂接类似工程量报表之类的链接。这样只要打开主模型，就可以把控整个工程项目。
