在城市规划中，交通路线的安排是城市公路设计中相当重要的一环，而互通立交桥的应用则是结合了各个专业知识的现代公路设计应用成本。随着BIM技术的使用，这类复杂的公路设计如今也可以更加得心应手了。接下来，就让我们根据实际案例，看一看BIM技术在公路立交桥设计中都有怎么样的具体应用吧。

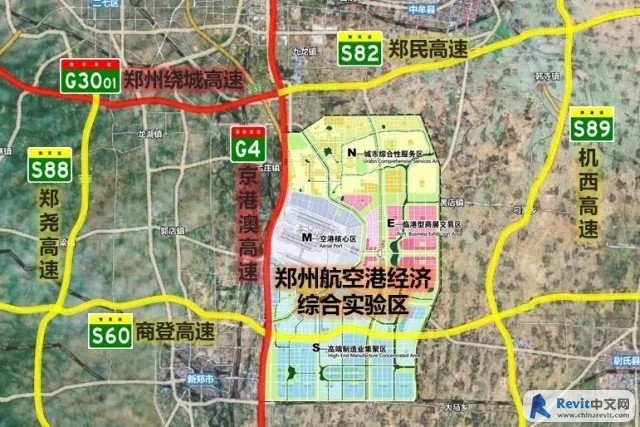

一、项目及工程概况项目位于郑州航空港经济综合实验区，具体在实验区西部四港联动大道与省道102的交叉处。郑州航空港经济综合实验区是中国首个航空港经济发展先行区，是郑州市朝着国际航空物流中心、国际化陆港城市、国际性的综合物流区、高端制造业基地和服务业基地方向发展的主要载体。

二、BIM技术应用本项目体量大（仅桥面面积即21.75万平方米）、设计路线多、复杂程度高、堪比重庆市最复杂立交。基于传统CAD设计模式，在设计周期短的情况下，很难进行设计方案的比较和优化，因此郑州交通院决定采用BIM技术，在初步设计开始时就同步运用BIM技术配合方案设计，利用BIM技术3D可视化、参数化等优势，克服CAD模式下的缺陷，解决项目初步设计中的一些难题。这也是郑州交通院第一个运用了BIM技术的设计项目。

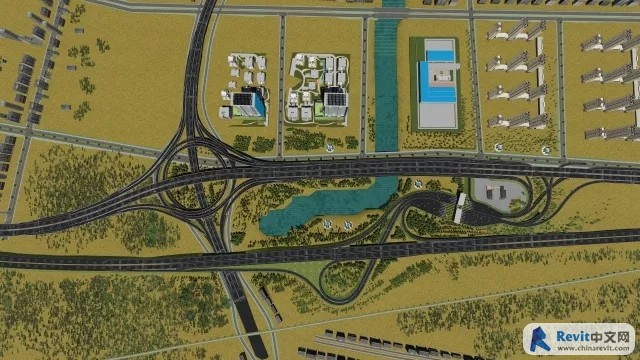

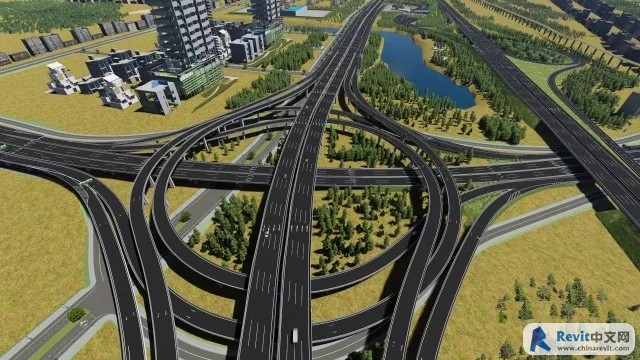

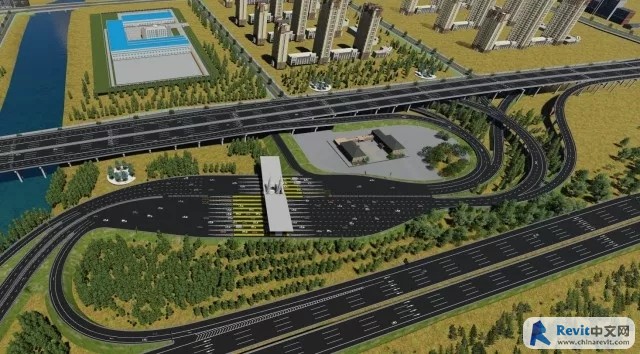

首先对郑州交通院BIM团队进行了培训，并派人员驻场和项目设计人员一起工作，配合解决初步设计中遇到的一些问题。在实施过程中，创建了地形BIM模型、桥梁下部结构BIM模型、桥梁上部结构BIM模型、道路BIM模型、匝道BIM模型、道路标牌及标线BIM模型，运用了Civil3D、Revit、Dynamo、Rhino、InfraWorks等多种软件，并结合了一些二次开发，整合了整个项目的BIM模型，对初步设计方案进行了冲突检测和评估优化，形成了初步设计汇报的BIM数字展示成果。

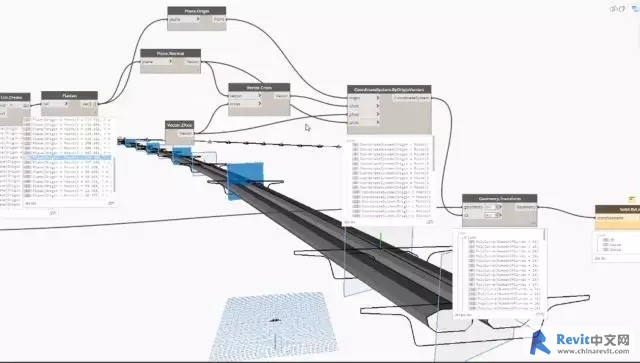

该项目包括17座桥梁，结构形式多样，上部有钢箱梁等复杂结构，下部有花瓶墩等复杂异形结构，并有箱涵等其他特殊构件。基于Revit和可视化编程工具Dynamo的参数化技术，建立桥梁参数化BIM构件库，解决了项目中特殊异型构件桥梁的建模，确保了桥梁模型精度和设计效率的要求。

三、总结本项目对BIM技术的实施，不仅是对国家行业技术政策的践行，而且切实解决了一些项目初步设计中遇到的问题。立交桥作为解决交通拥堵较为有效的手段，需要我们针对路况环境与施工环境来进行更加细致的分析，同时也由于立交桥的特殊性质，我们还要结合桥梁的设计理念，提高整体的设计质量，帮助整体工程能够更加完善，安排更加合理。
