Revit官方教程丨项目中的体量应用
请注意下列限制：

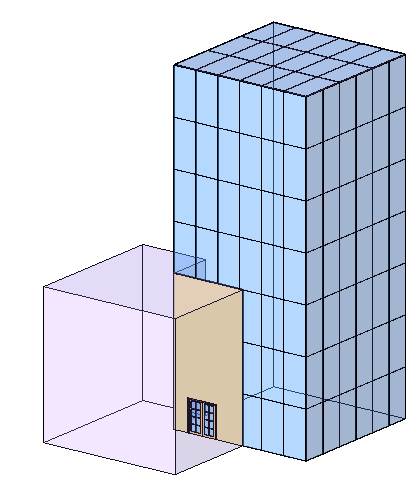

在下图中，两个体量被连接起来，其中重叠的面有两个不同的主体。外部面包含面幕墙系统。内部面包含面墙和门。
连接体量后，将从各个体量的总表面积中扣除体量共享的内墙的面积。如果创建体量楼层，该内墙面积也将从各个体量楼层的外表面积中扣除。
但是，体量楼层的周长包括整个周长，即使该周长与相邻连接的体量中体量楼层周长重叠也是如此。
关于打印体量图元要打印体量图元，请确保相应的体量类别可见性已打开。如果已关闭类别可见性，即使打开“显示体量形状和楼层”，也不会打印或导出体量图元。
体量研究术语在使用该软件执行体量研究之前，请先了解这些术语。| 术语 | 说明 |
| 体量 | 使用体量实例观察、研究和解析建筑形式的过程。 |
| 体量族 | 形状的族，属于体量类别。内建体量随项目一起保存；它不是单独的文件。 |
| 体量实例或体量 | 载入的体量族的实例或内建体量。 |
| 概念设计环境 | 一类族编辑器，可以使用内建和可载入族体量图元来创建概念设计。 |
| 体量形状 | 每个体量族和内建体量的整体形状。 |
| 体量研究 | 在一个或多个体量实例中对一个或多个建筑形式进行的研究。 |
| 体量面 | 体量实例上的表面，可用于创建建筑图元（如墙或屋顶）。 |
| 体量楼层 | 在已定义的标高处穿过体量的水平切面。体量楼层提供了有关切面上方体量直至下一个切面或体量顶部之间尺寸标注的几何图形信息。 |
| 建筑图元 | 可以从体量面创建的墙、屋顶、楼板和幕墙系统。 |
| 分区外围 | 建筑必须包含在其中的法定定义的体积。分区外围可以作为体量进行建模。 |
