为了显示三维设计软件的优势，提示提高图纸表达内容的充分性，在本案例中的建筑首页图中将会放置一个建筑物的三维透视图。
添加三维视图
[*]进入楼层平面“场地标高”，单击“设计栏”-“视图”-“相机”，保持“选项栏”中的默认设置，在视图中会在相机的“视点”及“目标点”；
如果你的浏览器不支持嵌入框，请点这里查看调整三维视图1）在平面视图中调整
[*]进入楼层平面“场地标高”，在“项目浏览器”中选中“三维视图”，使用“右键菜单”-“显示相机”在楼层平面中显示对应的相机；
[*]单击“选项栏”中“尺寸”后面的按钮打开“裁剪区域尺寸”对话框，选择“视界”选项，修改宽度值来调整相机在平面视图中的视角；（图1）
图1
[*]拖拽相机的目标点，使相机的平面视角包含完整的建筑模型；

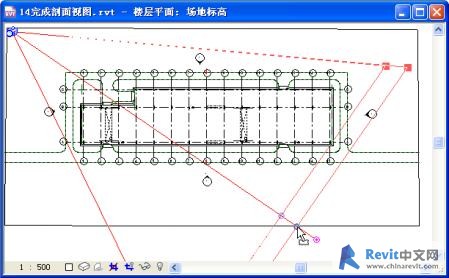

[*]拖拽相机的“远裁剪偏移”控制点，调整相机的远裁剪距离；（图2）
图2
2）在三维视图中调整
[*]进入“三维视图”，选择三维视图的裁剪框，单击“类型选择器”后面的“图元属性”按钮打开“图元属性”对话框；

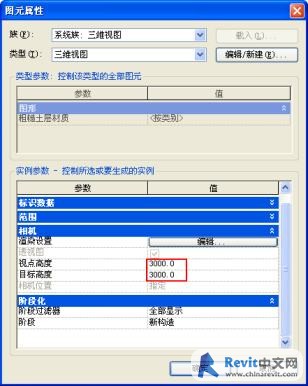

[*]调整实例参数“视点高度”及“目标高度”的值（图3），并在三维视图中观察调整后的效果，反复调整直到满意为止；
图3
如果你的浏览器不支持嵌入框，请点这里查看

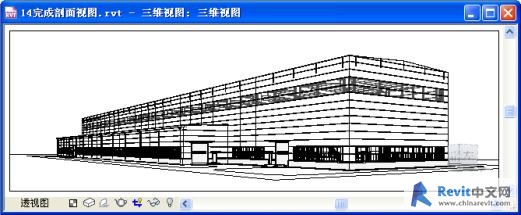

[*]拖拽三维视图裁剪区域边框上的控制柄调整裁剪区域的上下为止得到最终的视图效果。（图4）
图4
