BIM技术的使用帮助我们在同一个项目工程能够更好的相互协调，而在机电安装的过程中，这样的协调是必不可少的。由于系统管线的种类五花八门，交错布置，我们需要与其他工程师之间相互沟通，这样才能得出一个最终的优化方案。虽然我们利用BIM管线综合优化技术可以有效的解决这个问题，但在结尾，我们要如何将优化结果通过图纸来表达呢？

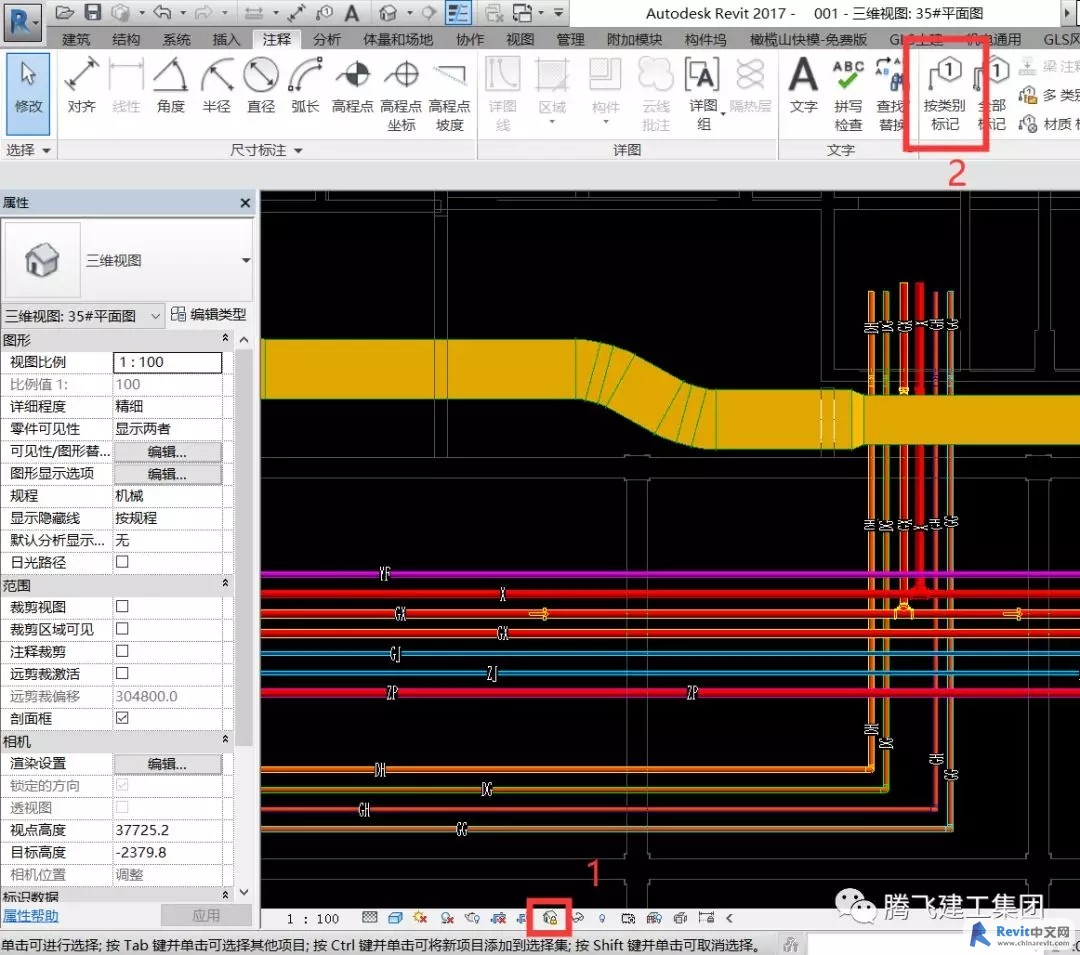

1、管线标注我们打开优化后的机电模型，三维状态下切换到顶视图，然后进行视图锁定，锁定完毕后才能进行管线的标注，我们选择按类别标记进行标注。

我们在标注完毕后可以看到系统默认的标注信息只有系统的缩写，无法满足我们交底的需要。这时，我们需要修改系统的标注信息。

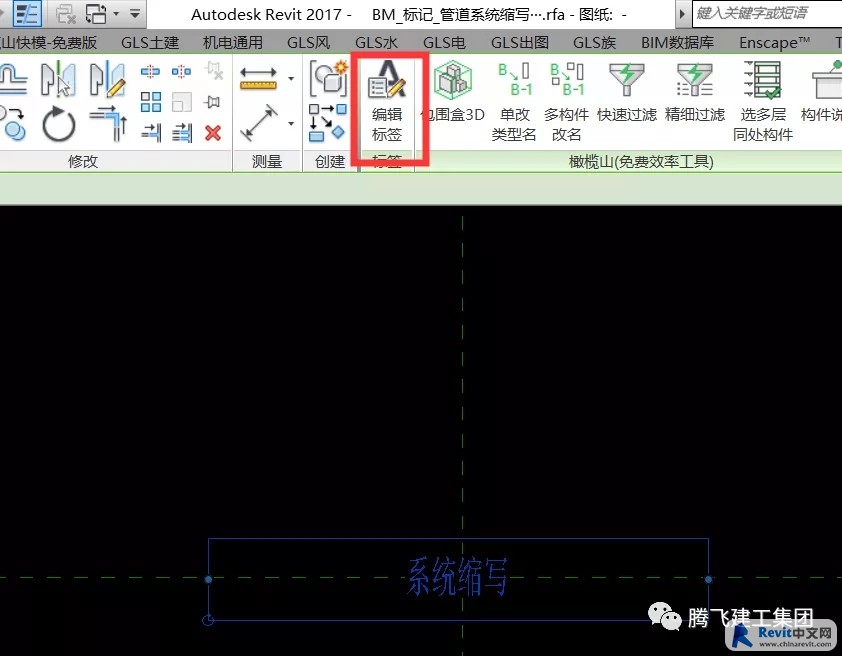

2、修改标注信息我们选择其中一个标注，双击进入标记族文件的调整。

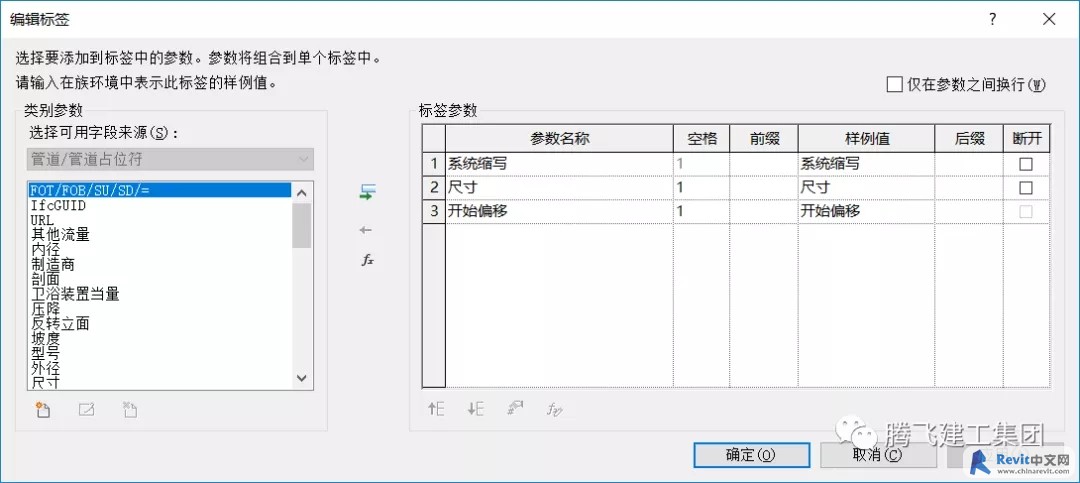

可以看到标签栏只有系统缩写，缺乏尺寸、标高等信息，编辑标签将尺寸、开始偏移（标高）填入列表后，重新载入到项目中。

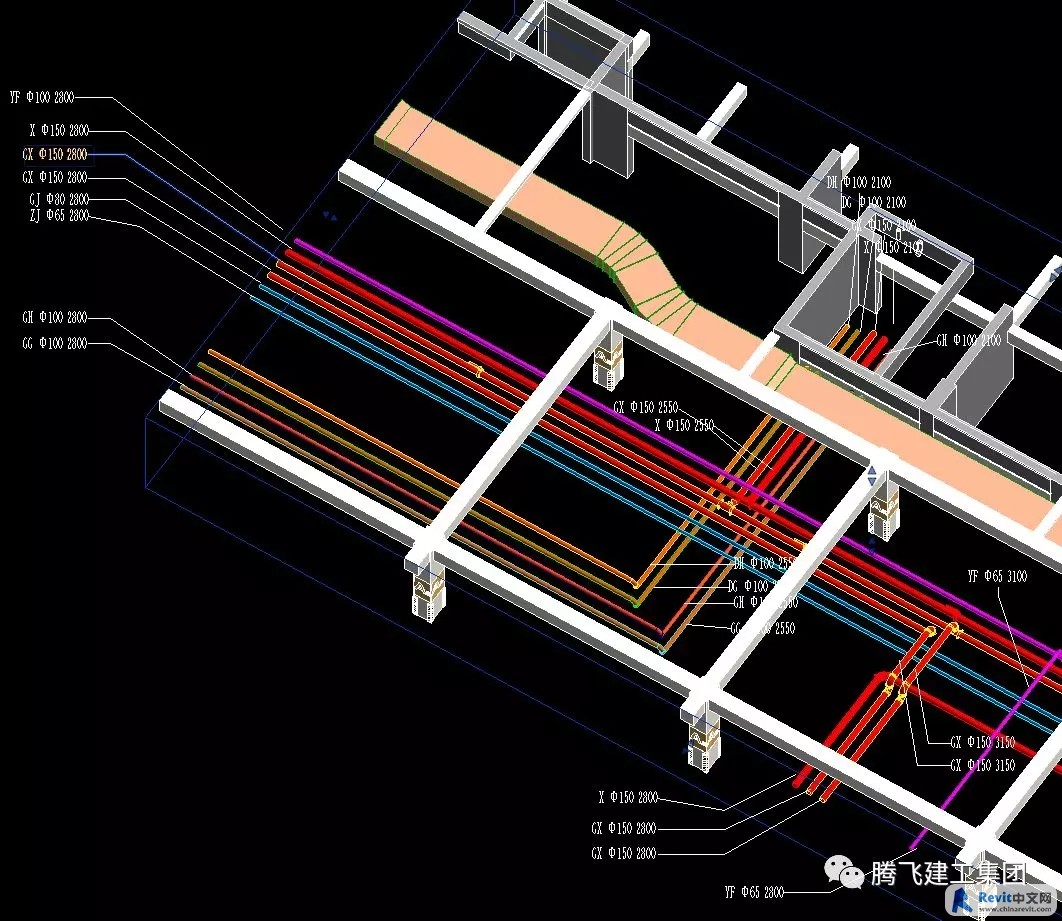

可以看到这时管线已经有了尺寸、标高等基本的标注信息，基本上可以用于施工交底了，由于施工班组通常使用CAD看图识图，因此需要我们在Revit中标注信息转化到CAD图纸中。

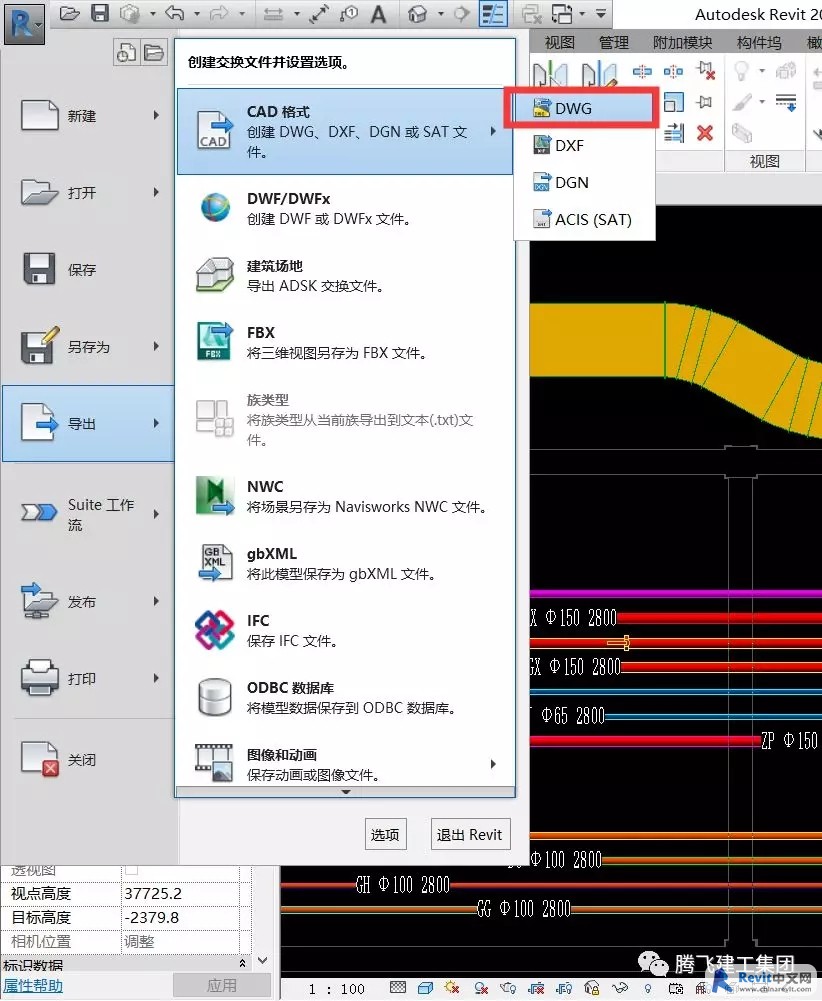

3、导入CAD软件我们将优化模型中暖通管道的保温层不显示（保温层显示的话，管道线条会重复显示），选择精细和着色显示状态（可以精确的看到管道的偏移定位），系统的规程修改为机械（将建筑、结构模型进行灰暗显示），进行CAD图纸的导出。

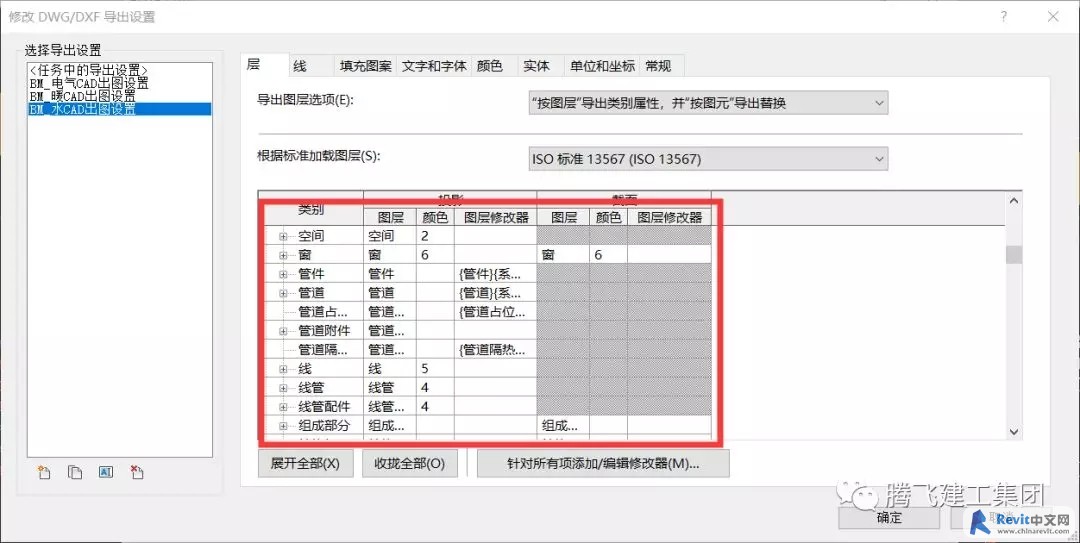

最后一步也是最重要的一步就是将我们的Revit中的各个类别的显示方式与我们设计院的出图显示方式相对应，以便于精确出图识图。

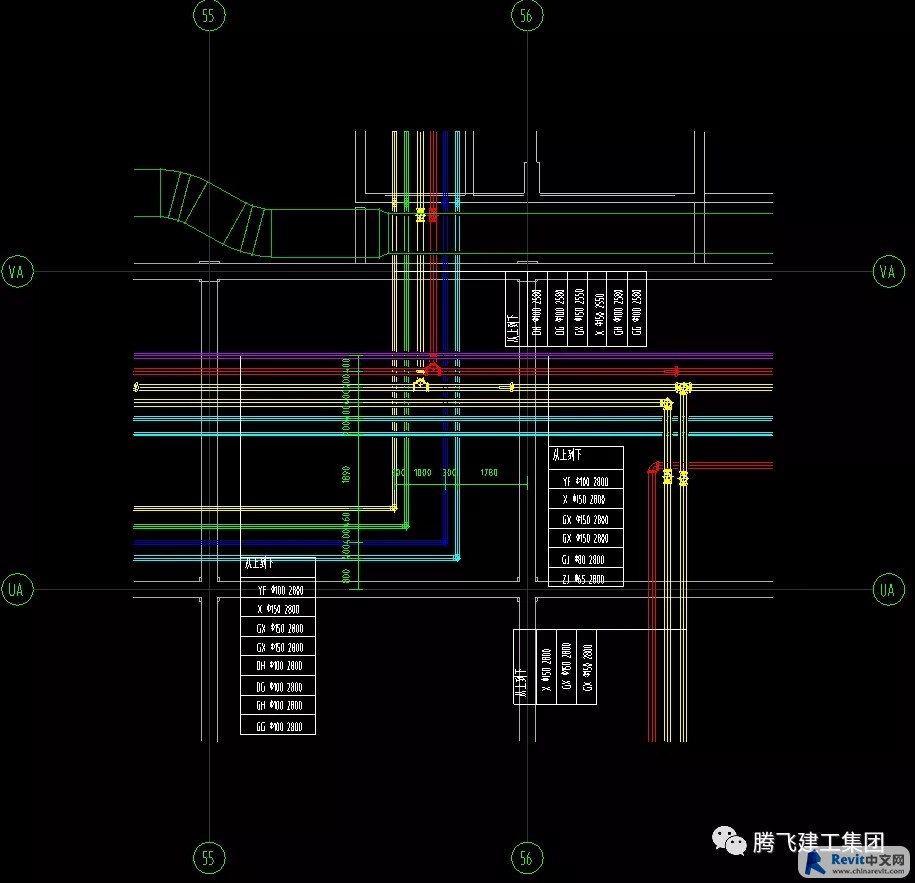

最终显示结果我们可以看到各种管道的类型、尺寸、高程，以及高程变化点的具体定位等信息，可以用于施工现场交底了。

在施工交底的过程中需要考虑施工现场的实际情况，将高大上的三维模型转化为接地气的二维图纸，才能将我们所做的优化成果表达出来，也才能真正的实现BIM技术在施工现场的落地应用。

由于BIM模型的可视化特性，我们在进行管道机电设计的同时，能够更为直观的了解到建筑内部的空间情况，帮助我们为其他管线预留出足够的空间，而不需要重复进行多次修改与设计，为施工企业提供了更为简便的优化方案，简化了施工流程，减少了施工难度，最终达到提高工程施工质量与减少成本的目的。
