3）在平面视图中放置房间及房间标记
[*]进入“▽±0.000平面图之一”，单击“设计栏”-“房间和面积”-“房间”，分别在高跨及低跨放置房间及房间标记；（图12）
图12
[*]双击房间标记文字，按照图13来修改两个房间标记的名称；
图13
[*]进入“▽±0.000平面图之二”，单击“设计栏”-“房间和面积”-“房间标记”为两个房间添加当前视图的标记。
4）处理多余的线在每处入口的人行门室内侧，会出现多余的门口线，我们使用“线处理”来进行处理：
[*]进入楼层平面“▽±0.000平面图”，单击“工具栏”-“线处理”按钮
；
[*]在“类型选择器”中选择“<不可见线>”，拾取要处理的线并单击鼠标即可；
如果你的浏览器不支持嵌入框，请点这里查看
图14
图15
室外散水在所基于的墙体为分段时，也会随之分段，在本案例中轴网“15”与“B”交汇处的散水是分段的，会出现边界线（图16），使用“线处理”工具将其修改为“不可见线”。
图16
5）添加尺寸根据设计要求标注必要的设计尺寸：

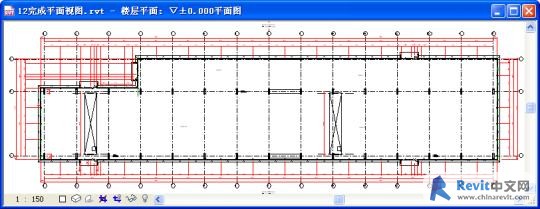

[*]进入楼层平面“▽±0.000平面图”，添加相关的总尺寸、分尺寸及细部尺寸；（图17）
图17

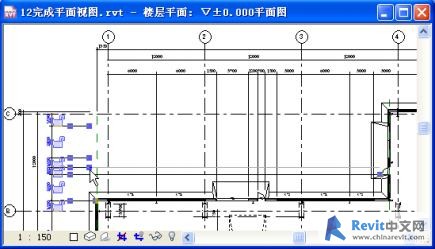

[*]调整部分尺寸与标注图元之间的间隙，以避免尺寸界线相互交叉；（图18）
图18

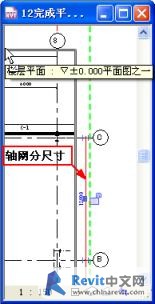

[*]进入“▽±0.000平面图之一”，在轴网“8”右侧标注轴网分尺寸（注意尺寸位于注释裁剪框之内）；（图19）
图19
[*]进入“▽±0.000平面图之二”，同样在轴网“8”左侧标注轴网分尺寸；

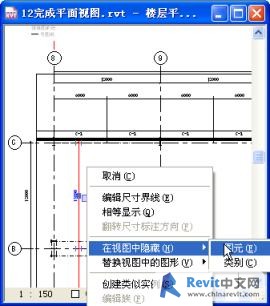

［提示］在“▽±0.000平面图之二”中会发现，在“▽±0.000平面图之一”中标注的轴网分尺寸也出现在当前视图，这时选中这多余的尺寸标注，使用“右键菜单”-“在视图中隐藏”-“图元”即可永久性在当前视图中隐藏该尺寸标注（图20）。同样进入“▽±0.000平面图之一”，将在“▽±0.000平面图之二”中标注的多余的尺寸标注隐藏。
图20
