Revit工业建筑教程丨▽±0.000平面图的绘制(一)

发布:中文网小编 浏览:4757人 分享
发布于:2019-11-15 11:38
本帖最后由 中文网小编 于 2019-11-15 11:40 编辑1)设定最终的出图比例“▽±0.000平面图”的最终出图比例被设定为“1:150”,设置步骤如下:

    [*]进入楼层平面“▽±0.000平面图”,单击“视图控制栏”中比例值展开可选的比例;(图1)

图1


    [*]单击“自定义…”打开“自定义比例”对话框,输入值为“1:150”并确定即可。(图2)

图2

2)拆分平面图在设定了比例之后,将完整的平面视图放置到一张标准的“A1”图纸中时,其长度会远远超出图纸长度。这时我们可以将“▽±0.000平面图”一分为二,分别放置到两张图纸里面。请按照以下步骤完成图纸拆分:

    [*]在“项目浏览器”中选中楼层平面“▽±0.000平面图”,使用“右键菜单”-“复制视图”-“复制作为相关”(图3)将其复制两个相关视图;

图3


    [*]重命名复制的两个相关视图为:“▽±0.000平面图之一”及“▽±0.000平面图之二”;(图4)

图4


[提示]复制后的相关视图会开启裁剪区域及注释裁剪(图5)。" target="_blank">如果你的浏览器不支持嵌入框,请点这里查看

图5


    [*]进入楼层平面“▽±0.000平面图”重新调整以下轴网的端点,使端点距离建筑物外边缘之间的距离可以满足以后进行尺寸及标注的要求;

[提示]对轴网及标高的端点位置的调整将在视图及图纸的处理过程中不断地进行调整,直到最终完成所有图纸并感到满意为止。" target="_blank">如果你的浏览器不支持嵌入框,请点这里查看

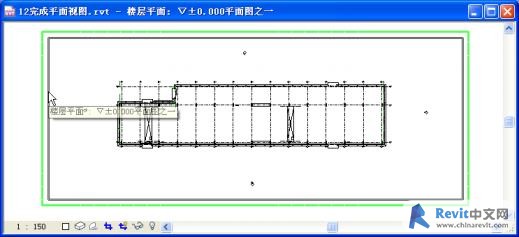

    [*]进入“▽±0.000平面图之一”,调整裁剪区域,使立面视图标记位于区域之外,裁剪区域的右侧位于轴网“8”偏右一点;(图6)

图6


    [*]进入“▽±0.000平面图之二”,调整裁剪区域,使立面视图标记位于区域之外,裁剪区域的左侧位于轴网“8”偏左一点;(图7)

图7


    [*]进入楼层平面“▽±0.000平面图”,单击“设计栏”-“绘图”-“拼接线”进入“绘制”状态;
    [*]单击“设计栏”-“绘制”-“线”,在轴网“8”的上下绘制两条拼接线;(图8)

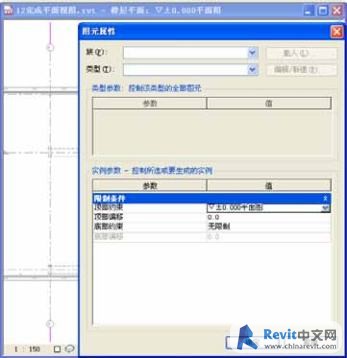

    [*]单击“设计栏”-“绘制”-“拼接线的属性”打开“图元属性”对话框,按照图8

图8

进行设置后“完成绘制”以生成拼接线;

如果你的浏览器不支持嵌入框,请点这里查看

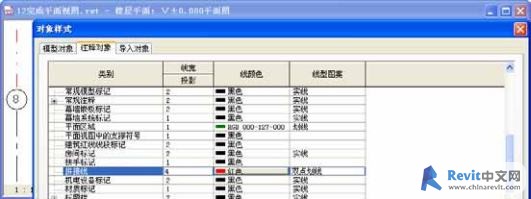

    [*]由于样板文件中的拼接线的默认样式为绿色实线,单击“下拉菜单”-“设置”-“对象样式”打开“对象样式”对话框,按照图9将拼接线样式设置为红色的粗双点划线;

图9


    [*]从库中载入族“视图参照标记.rfa”,单击“设计栏”-“绘图”-“视图参照”,在“类型选择器”中会默认选择类型“视图参照1”;
    [*]进入“▽±0.000平面图之一”,单击“类型选择器”后面的“图元属性”按钮打开“图元属性”对话框,单击“编辑/新建”按钮打开其“类型属性”对话框,设置“查看参照标记”参数为刚才载入的族“视图参照标记”后确认完成属性设置;(图10)

图10


    [*]在“选项栏”中的“目标视图”下拉选项中选择“楼层平面:▽±0.000平面图之二”,在拼接线的右侧放置两个标记(图11),(上下拼接线各一个);

图11


[警告]在放置标记时及以后添加当前视图中需要示意的文字标注、符号等二维图元时(包括其引线),注意将其完整地放置到当前视图的“注释裁剪”范围之内,否则在当前视图中不可见;
[提示]当为“▽±0.000平面图之一”放置了关于“▽±0.000平面图之二”的“视图参照”之后,当“▽±0.000平面图之二”被放置到图纸之后(在第十章中介绍放置图纸),视图参照标记中就会显示对应的图纸编号,提示阅图者,当前视图拼接视图所位于的图纸以分别查阅。
" target="_blank">如果你的浏览器不支持嵌入框,请点这里查看

    [*]同样,进入“▽±0.000平面图之二”放置“视图参照”,放置时在“选项栏”中的“目标视图”下拉选项中选择“楼层平面:▽±0.000平面图之一”,在拼接线的左侧放置两个标记。
