本帖最后由 中文网小编 于 2019-11-15 11:10 编辑在本案例中设置从吊车检修走道上屋面的室外检修钢梯，钢梯包括斜梯段及跨越女儿墙的直爬梯。
1）绘制梯段两端的平台首先绘制吊车检修走道出室外的钢平台：

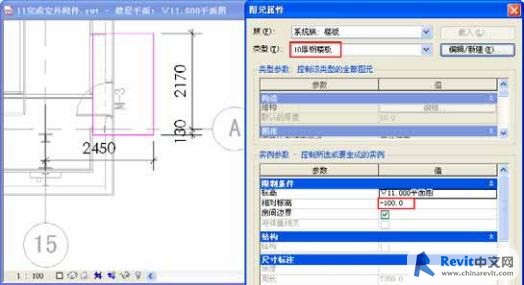

[*]进入楼层平面“▽11.000平面图”，单击“设计栏”-“建模”-“楼板”，按照图1中的尺寸来绘制楼面轮廓草图线及设置楼板属性；
图1
[*]进入三维视图，为该楼板在室外的3条边添加楼板边（图2），楼板边的设置同图。
图2
接下来绘制屋面处的休息钢平台：
[*]进入楼层平面“▽16.000平面图”，按照图3中的尺寸来绘制楼面轮廓草图，并控制楼面标高为“▽16.600”；
图3
2）绘制斜梯段

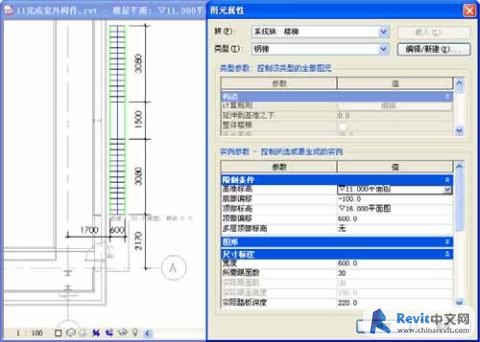

[*]进入楼层平面“▽11.000平面图”，单击“设计栏”-“建模”-“楼梯”，按照图4中的定位尺寸来绘制楼梯及设置楼梯的属性；
图4
3）添加平台栏杆

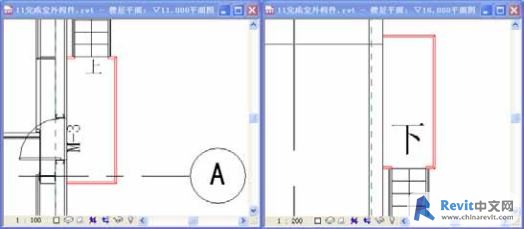

[*]分别进入楼层平面“▽11.000平面图”及“▽16.000平面图”为梯段两端的休息平台添加扶手，共4段。（图5）
图5
4）添加支承楼梯及平台的斜撑以上绘制的楼梯及平台，均由墙皮柱上挑出三角支撑来支承，绘制步骤如下：
[*]从提供的族库中载入族“支架.rfa”；
[*]进入楼层平面“▽11.000平面图”，单击“工具栏”-“工作平面”按钮
，并拾取位于轴网“A”上的墙皮柱的中心线为工作平面（图6），并选择进入“南”立面视图；
图6
[*]在视图控制栏中将“南”立面视图切换到“精细”详细程度（图7），并单击“设计栏”-“结构”-“支撑”，在“类型选择器”中选择类型“支架”；
图7
如果你的浏览器不支持嵌入框，请点这里查看
图8
[*]同样为楼梯的中间休息平台及▽16.600平台在对应的墙皮柱处添加支撑，拾取工作平面时分别拾取图9中的两个墙皮柱的中心线。
图9
5） 绘制跨女儿墙直爬梯

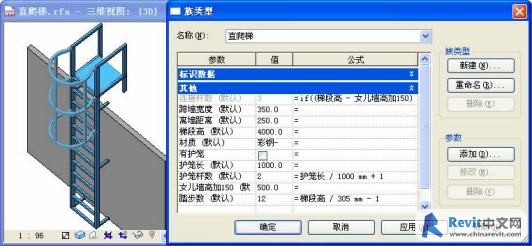

在本案例中直爬梯使用了定制的外部族“直爬梯.rfa”来建模（图10），该族参照国标图集的样式进行定制，有以下特点：
图10
[*]该族为基于墙体的常规模型族；
[*]可以控制顶部平台跨过墙体向屋面一侧延伸的距离；
[*]可以控制梯段离外墙面的距离；
[*]可以控制是否有安全护笼及护笼的长度；
[*]可以控制跨过女儿墙的高度。
下面介绍本案例中直爬梯的绘制：
[*]载入族“直爬梯.rfa”；
[*]进入楼层平面“▽16.000平面图”，单击“设计栏”-“基本”-“构件”，在“类型选择器”中选择类型“直爬梯”并按照图11中的定位尺寸放置直爬梯的实例；
图11

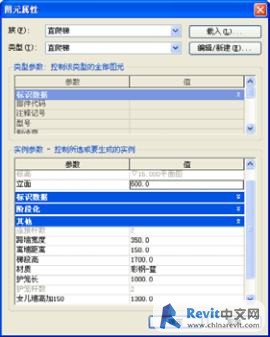

[*]进入“东”立面视图，选中直爬梯实例，打开其“图元属性”对话框，按照图12中参数进行设置，其中的类型参数“有护笼”不要复选，该实例为无护笼的直爬梯。
图12

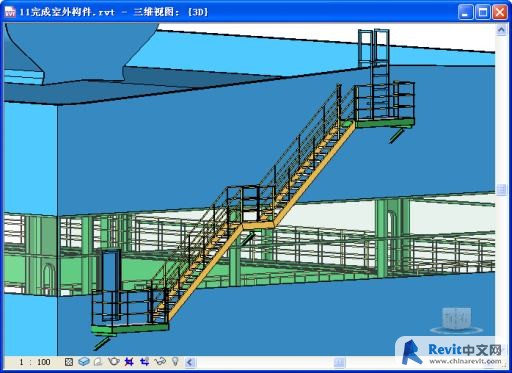

[*]至此完成对上屋面进行钢梯的绘制，得到如图13中的模型。
图13
