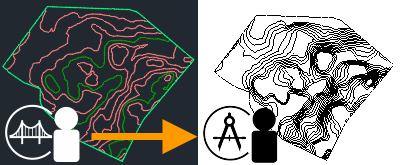

为土木工程师使用 Autodesk Civil 3D 生成的地形创建链接。

地形可为 Revit 中的建筑模型提供关联环境。如果土木工程师稍后更新地形，您可以重新加载链接以在 Revit 模型中查看更改内容。

链接地形的步骤

[*]准备 Autodesk Desktop Connector。
[*]在 Civil 3D 中准备地形，如下所示：


[*]为项目创建地形。
[*]发布表面到 BIM 360。

发布表面的过程可能需要几分钟时间。在准备就绪后，地形数据将显示在 BIM 360 文件夹。


[*]（可选）在 BIM 360 中，查看地形。
[*]在 Revit 中，将地形链接到当前模型，如下所示：


[*]指定建筑模型的坐标。

使用由土木工程师提供的网格 (GIS) 坐标定义模型的测量点。该策略可确保链接地形上模型的精确定位。

如果跳过此步骤，则将与模型以中心对中心的方式放置链接图形，并且必须手动定位它。请参见关于定位链接地形。


[*]打开建筑模型的平面视图或三维视图。

使用“可见性/图形”对话框来确保地形将显示在视图中。例如，默认情况下场地平面视图将显示地形。


[*]依次单击“插入”选项卡 “链接”面板 （链接地形）。
[*]在“链接地形”对话框中，导航到地形。

选择相应的 BIM 360 项目和文件夹。该对话框列出了包含表面的地形，由 图标指示。选择所需的地形，然后单击“链接”。




可见性/图形：地形基于其“可见性/图形”设置显示在当前视图中。使用“可见性/图形”对话框来控制地形在其他视图中的显示。

多个表面：如果地形包含多个表面，每个表面均被视为链接中的独立图元。按 Tab 键以选择单个表面。请参见选择链接模型中的图元和关于使用链接地形。
