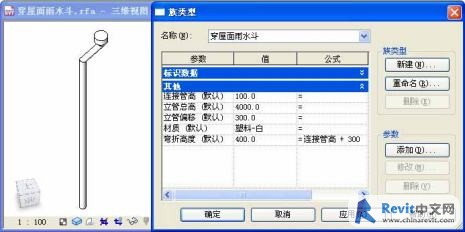

1）雨水斗、雨水管族的特点在项目样板文件中已经预置了族“穿屋面雨水斗” （图1），该族有以下特点：
图1
[*]在雨水斗所在标高的视图放置实例；
[*]可以控制雨水斗和雨水管在平面位置上的偏移尺寸；（偏移值可以为“0”）
[*]可以控制雨水管的总高度；
[*]连接雨水斗与偏移之后的立管的连接高度；
[*]所有的参数都使用了实例参数。
2）放置雨水斗、雨水管实例首先放置高跨屋面檐沟的雨水管及雨水斗：
[*]进入楼层平面“▽16.000平面图”，单击“设计栏”-“基本”-“构件”，在“类型选择器”中选择类型“穿屋面雨水斗”；

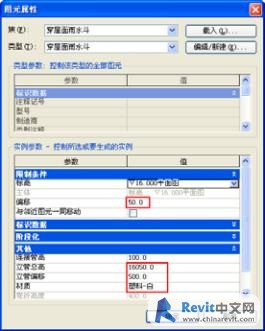

[*]在轴网“1”与“A”交汇处放置一个实例，并打开其“图元属性”对话框修改相关的参数；（图2）
图2

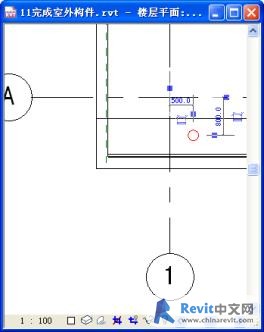

[*]移动雨水管按照图3中的尺寸定位，然后以雨水斗的中心为基点将实例旋转45°，这时观察各楼层标高的平面视图中的立管位置是否合理；(是否与结构构件发生碰撞)（图4）
图3
图4
到雨水斗的中心在进行旋转，并输入旋转角度值（图5）就可以精确的对模型进行旋转操作了。
" name="ifr1" frameborder="0" allowtransparency="true" scrolling="yes" width="100%" height="" marginwidth="0" marginheight="0" hspace="0" vspace="0">［小技巧］在旋转雨水斗实例时，默认的旋转中心并不在雨水斗的中心，这时只要托拽出现的旋转中心标记
到雨水斗的中心在进行旋转，并输入旋转角度值（图5）就可以精确的对模型进行旋转操作了。
到雨水斗的中心在进行旋转，并输入旋转角度值（图5）就可以精确的对模型进行旋转操作了。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
图5
[*]将放置好的雨水斗实例通过复制和镜像的方式复制到高跨屋面檐沟的其它位置。（本案例中，高跨屋面的每条檐沟设置了8个雨水斗，一共16个雨水斗。）
[*]对于轴网“B”檐沟在有高低跨处的雨水斗，修改其参数“立管总高”的值为“7450”，这是由于该处的雨水先排至低跨屋面再排到场地。
接下来放置低跨屋面檐沟的雨水管及雨水斗：

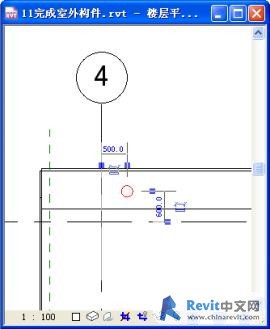

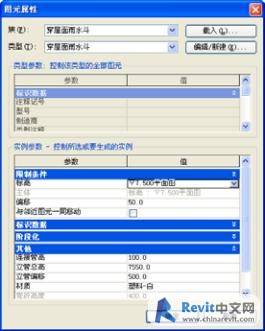

[*]进入楼层平面“▽7.500平面图”，在轴网“C”与“4”交汇处放置一个实例，并打开其“图元属性”对话框修改相关的参数；（图6）
图6
图7
[*]复制该雨水管实例到低跨屋面檐沟上的其它位置。（低跨屋面檐沟共有雨水斗12个）
