本案例中的外墙构造：下部为高出室内地坪标高800mm的240厚双面粉刷砖墙，以上为波高为40的波型板墙皮，波型板墙皮悬挂于水平布置的“C”型槽钢墙皮檩条之上，墙皮檩条则悬挂与墙皮柱的外侧（图1）。外墙的设置步骤如下：
图1
[*]在项目浏览器中复制一种名为“240砖墙（双面粉刷）”的基本墙新类型，并编辑其“编辑部件”对话框中的“层”；（图2）
图2

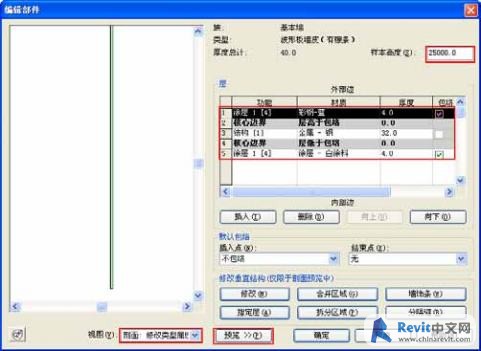

[*]在项目浏览器中复制一种名为“波形板墙皮（有檩条）”的基本墙新类型，并按照图3编辑其“编辑部件”对话框中的“层”及样本高度；
[*]点击“编辑部件”对话框中的“预览”按钮展开左侧的预览窗口，在预览窗口下面的“视图”下拉选择框中选择“剖面视图，这时右侧对话框中的“墙饰条”及“分隔缝”按钮可操作；（图3）
图3

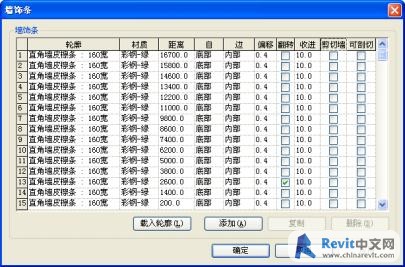

[*]单击“墙饰条”按钮打开“墙饰条”对话框，按照图4设置墙饰条并确定完成编辑；
图4
如果你的浏览器不支持嵌入框，请点这里查看

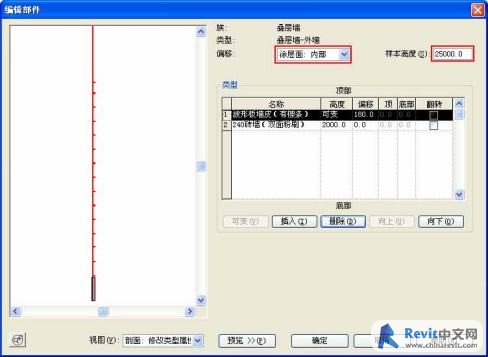

[*]在项目浏览器中复制一种名为“叠层墙-外墙”的叠层墙新类型，按照图5设置墙饰条并确定完成编辑；至此完成对外墙的设置。
图5
如果你的浏览器不支持嵌入框，请点这里查看
